werkideen_lngzxy Gebrauchsgegenstand, Holzaufgabe, LED, Licht und Schatten, Tüfteln, Werkidee

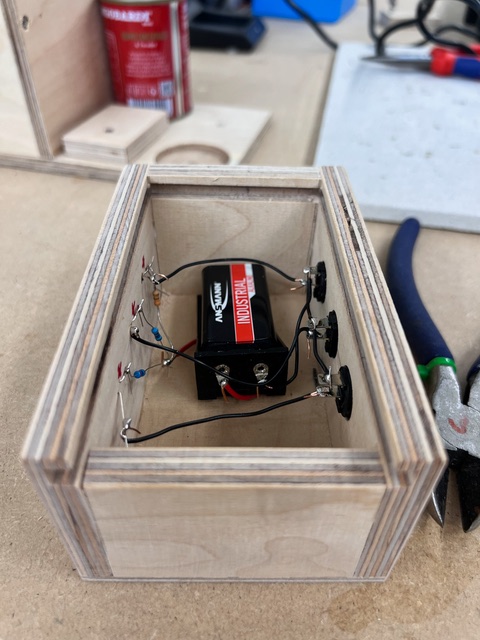

24-02 Beleuchtetes Stop&Go-Türschild

Aufgabenstellung

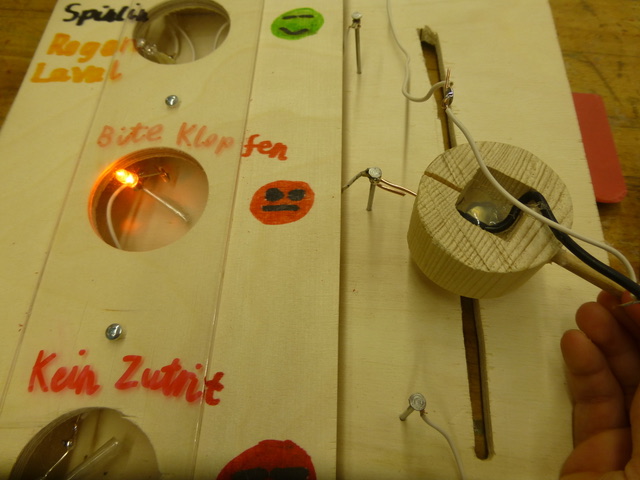

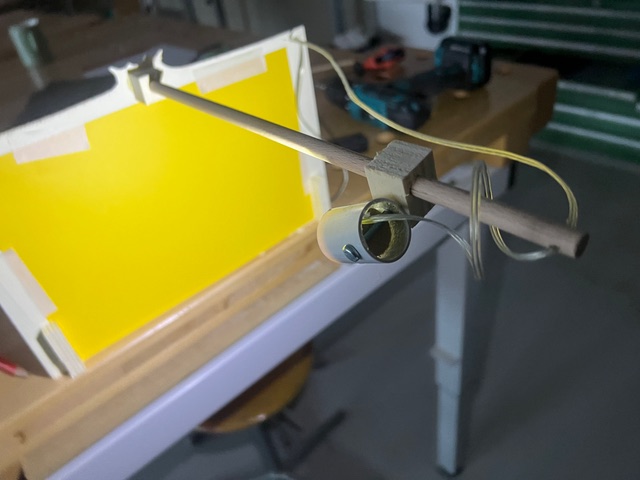

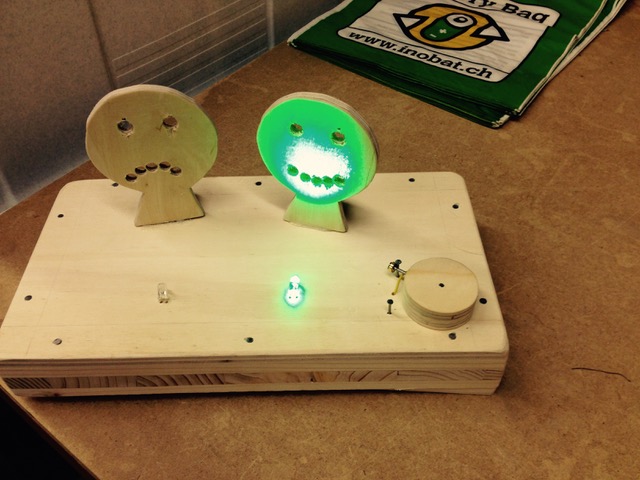

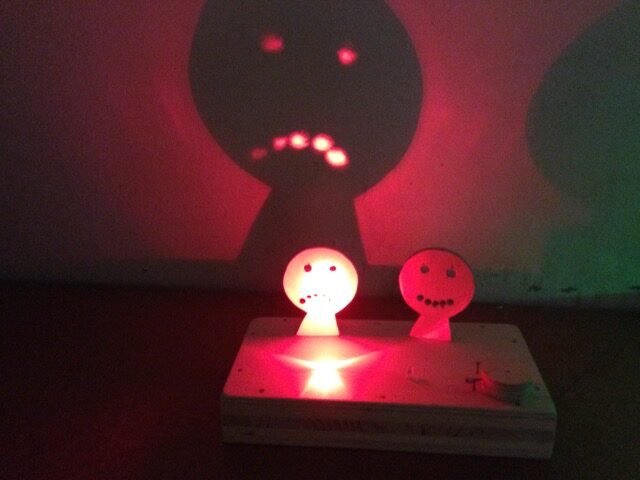

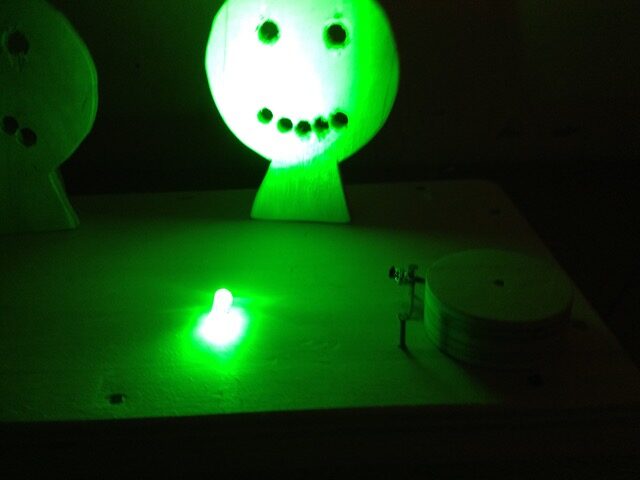

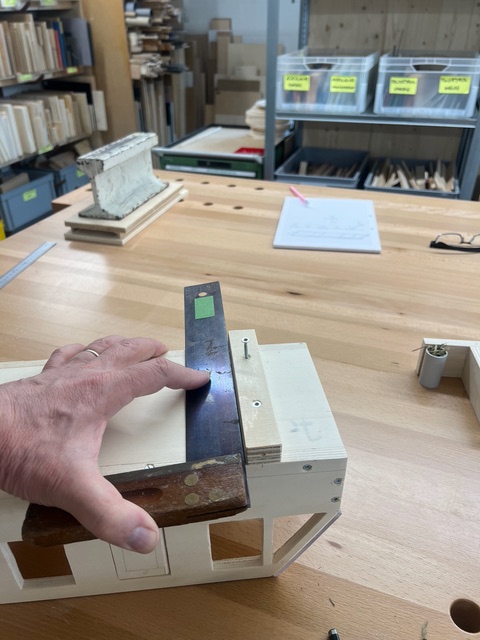

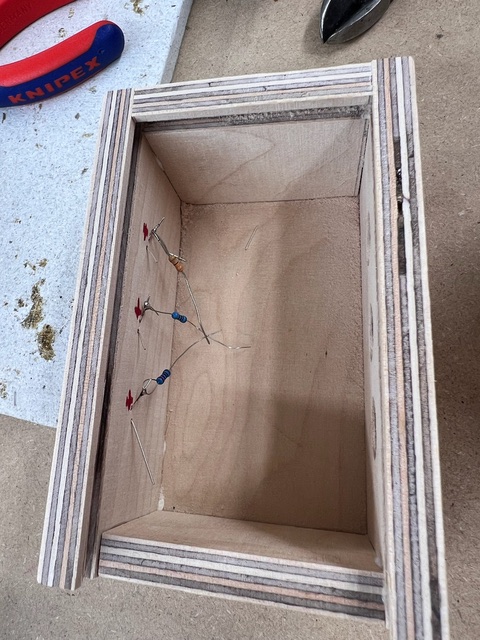

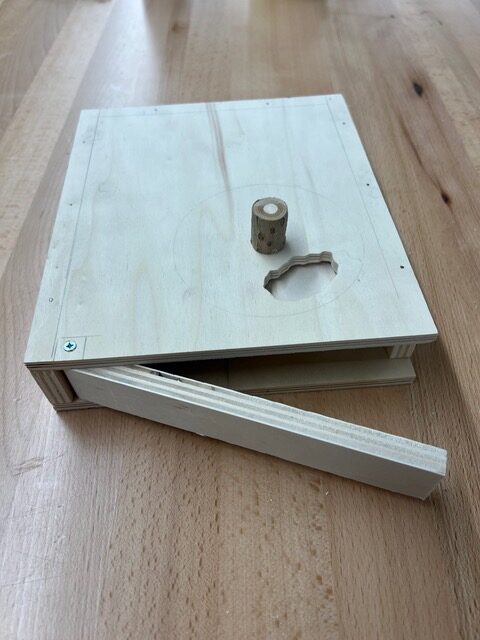

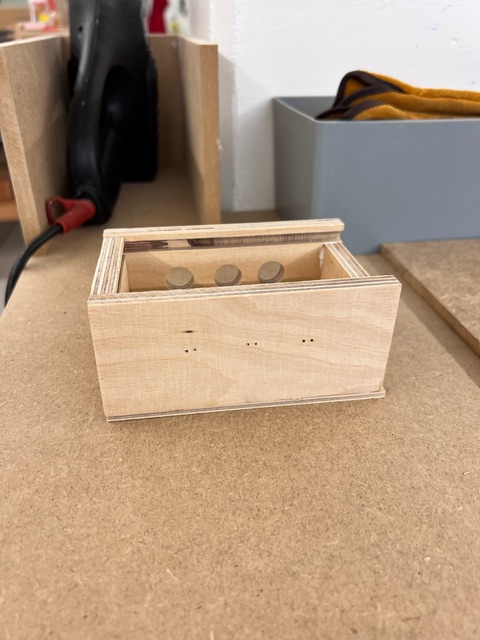

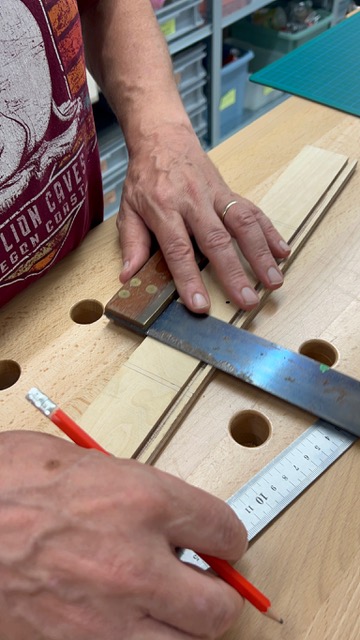

Konstruiere ein beleuchtetes Türschild, bei dem du mit einem Umschalter zwei Acrylglasflächen rot bzw. grün beleuchten kannst. Wähle die LED-Module oder die Standard-LEDs aus und bestimme die Stromquelle. Plan nun dein Kästchen und säge die Bretter und Leisten zu. Konstruiere den Umschalter mit einem Hebel, der mit einem Magnet bestückt die Stromkreise schliesst. Du kannst auch einen gekauften Umschalter einbauen. Baue den Stromkreis zusammen und fixiere ihn auf deinem Brett. Konstruiere nun die Schachtel. Säge aus der Acrylglasplatte zwei Stücke zu, die deine Löcher abdecken, schleife die Flächen, so dass „Milchglas“ entsteht und fixiere sie mit Acrylglaskleber auf der Innenseite. Klebe anschliessend deine Sujets vorne auf die Acrylglasplatten und teste dein Türschild in der Dunkelkammer.

Kompetenzen

– Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)

– Sich mit Eigenschaften von Stromkreisen (LED-Leuchtbänder) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Konstruiere die Halterung für die Acrylglasplatten so, dass du sie auswechseln kannst. Gestalte nun ein zweites Sujet für dein Stop&Go-Türschild.

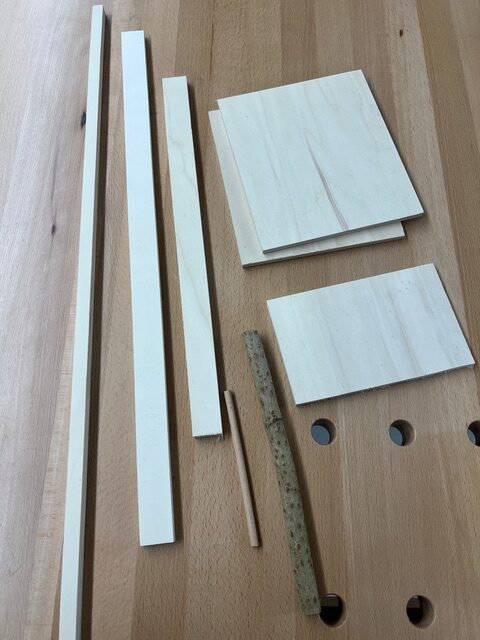

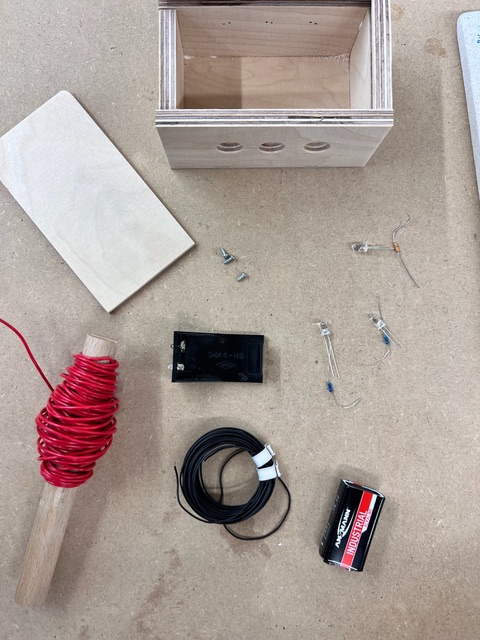

Material

  • Sperrholzplatte, Dicke ca. 4 mm, Sperrholzleisten, Dicke ca. 10 mm, Acrylglasplatte Dicke ca. 8 mm, Holzrundstab Stabmagnet, Unterlagscheiben oder Minischrauben
  • LED-Module oder Standard-LEDS, Batterie und Batteriehalterung, evtl. Umschalter, Litze, Widerstände, Metallschrauben, kleine Muttern

Download PDF Werkidee 24-2

24-02BeleuchtetesStop-Go-SchildDownload
werkideen_lngzxy Holzaufgabe, Kunststoff, LED, Licht und Schatten, Tüfteln, Werkidee

24-01 Lichterkranz

Aufgabenstellung

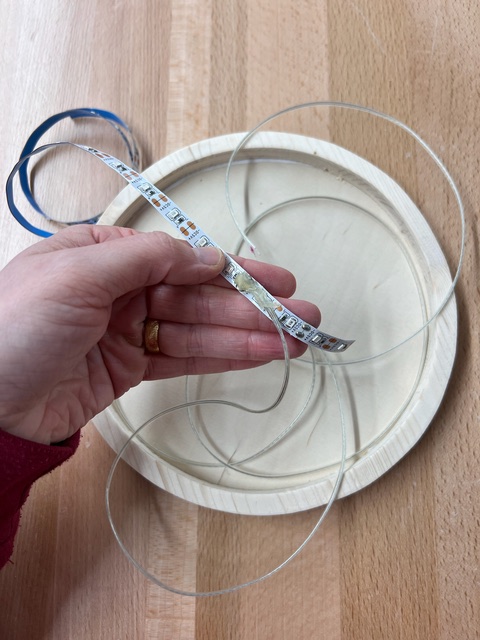

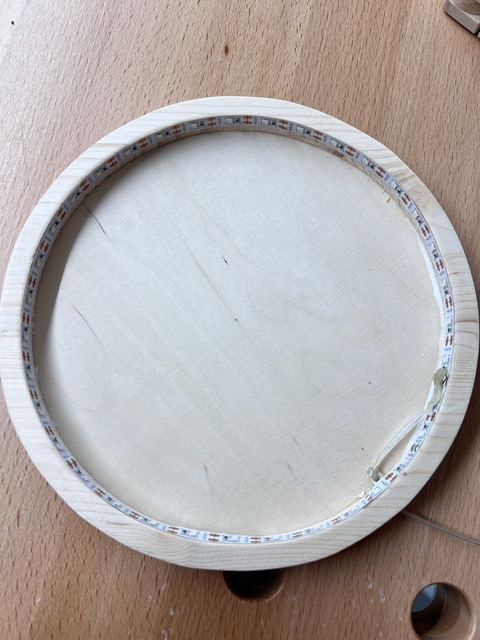

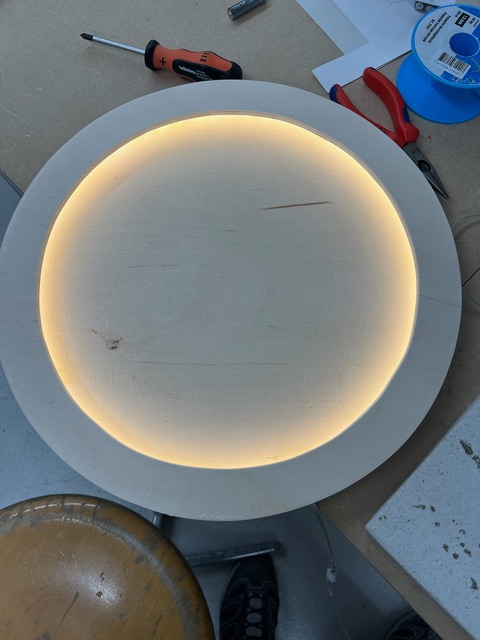

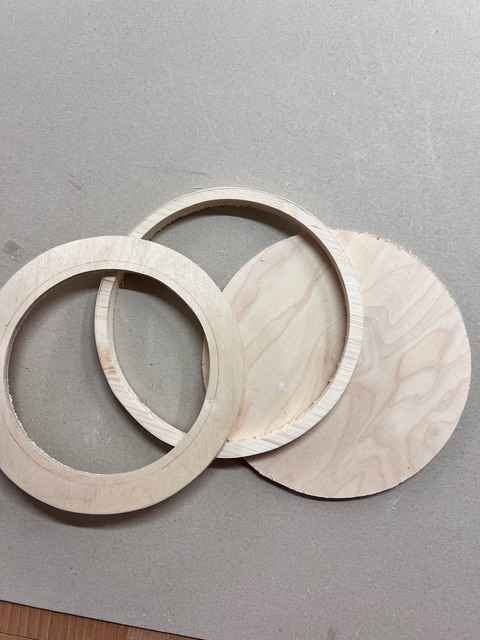

Entwickle einen Lichterkranz. Stelle zuerst aus Holzleisten einen sechseckigen Rahmen her. Dazu musst du die Leisten im 60°-Winkel zusägen. Säge aus Sperrholz einen darauf passenden Ring her und schraube ihn auf die Leisten. Montiere auf der Unterseite ein Leuchtband, am besten innen und aussen am Rahmen. Montiere einen Schalter und stelle den Anschluss an das Netzgerät her.

Stelle aus Kunststoffröhren oder Holzrundstäben Magnethalterungen her, bohre nun entsprechende Löcher in den Ring und stecke sie ein. Säge aus Sperrholz, Acrylglas und /oder Polystyrol zur Jahreszeit passende Sujets aus, schleife die Teile, montiere auf der Rückseite eine kleine Schraube oder eine Unterlagscheibe und arrangiere sie auf den Magnethalterungen. Teste deine Dekoleuchte im Dunkeln.

Kompetenzen

– Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)

– Sich mit Eigenschaften von Stromkreisen (LED-Leuchtbänder) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

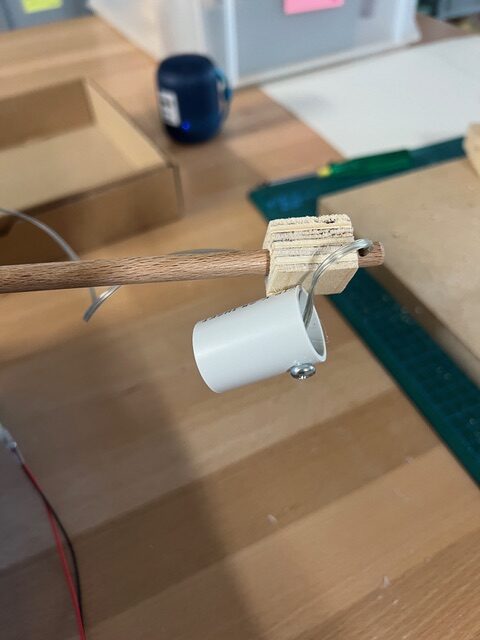

Kunststoffröhrchen mit eingepressten Würfelmagneten

Tüftelidee

  • Stelle aus Draht, Leuchtdioden und den entsprechenden Widerständen ein zusätzliches Leuchtobjekt her. Dazu kannst du beim Leuchtband an den Kontaktstellen den Plus- und Minus anschliessen und so dein Leuchtobjekt mit Strom versorgen.

Material

  • Holzleisten, Sperrholzplatte, Dicke ca. 6 mm, Holzrundstab oder Kunststoffrohr, Stab- oder Würfelmagnete, Unterlagscheiben oder Minischrauben
  • Leuchtband, Doppellitze, LEDS, Widerstände, Buchse, Schalter, Netzgerät

Download Werkidee Lichterkranz

24-01LichterkranzDownload
werkideen_lngzxy Holzaufgabe, Spicken, Spielen, Tüfteln, Werkidee

23-08 Scheibenspicker (Spicker-Spezial 04)

Aufgabenstellung

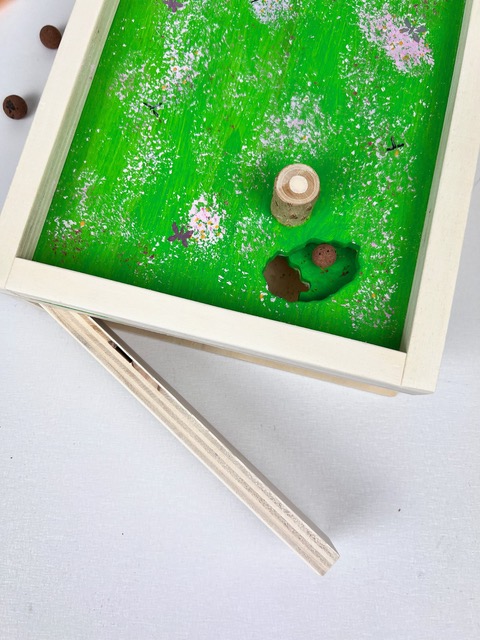

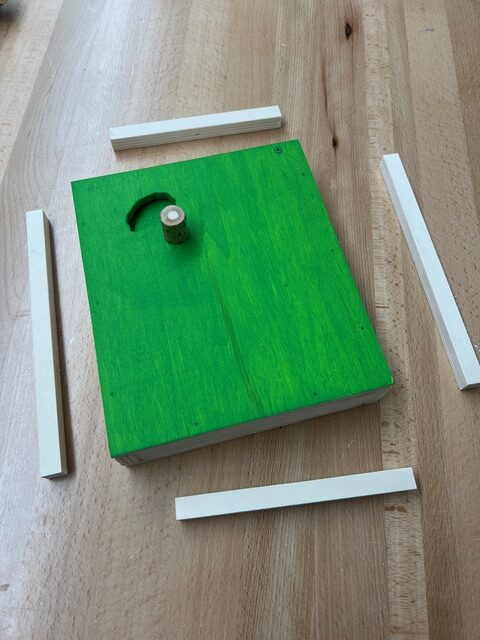

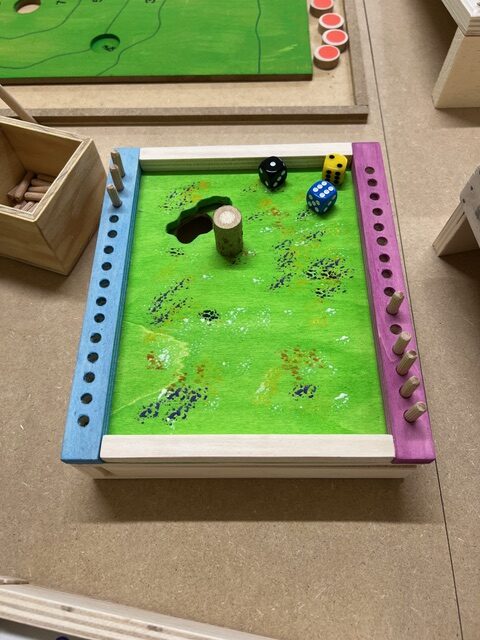

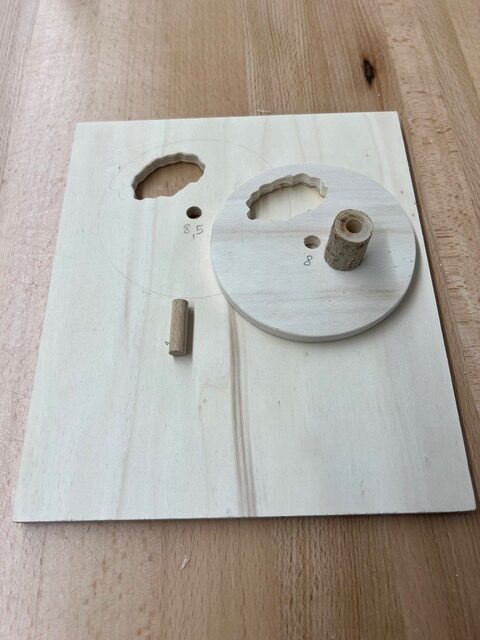

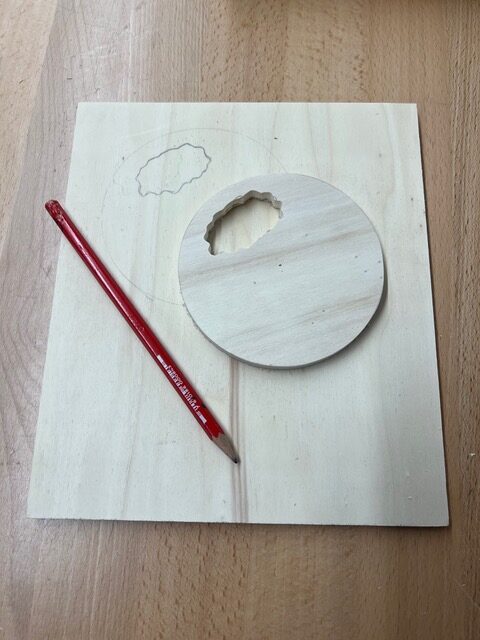

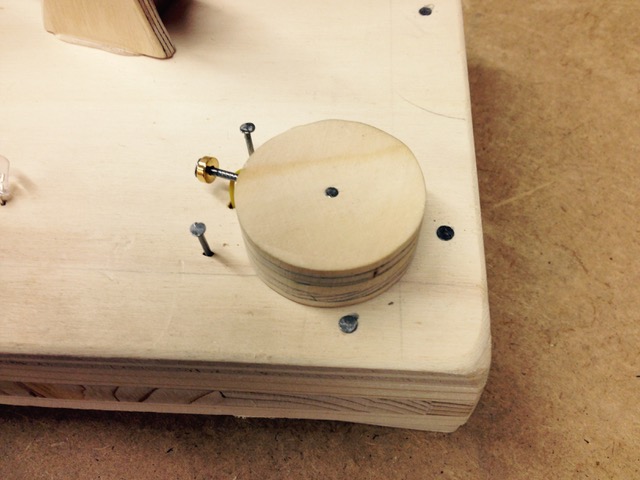

Entwickle mit einem Grundbrett der Grösse 50 x 25 cm ein Spickspiel. Dabei werden mit einem einfachen Spickmechanismus aus einem Gummiband Scheiben aus Holzrundstäben durch Lücken in einer Mittelwand gespickt. Ziel ist es, alle seine Scheiben schneller auf die andere Seite zu bringen als der Gegner. Plane dein eigenes Spiel. Säge die Teile zurecht und baue dein Spiel zusammen. Bohre ca. 10 cm vom hinteren Rand je zwei Löcher in die Seitenwand, so dass du das Gummiband spannen kannst. Achte darauf, dass die Gummibänder auf beiden Seiten ungefähr gleich stark gespannt sind. Fixiere die Mittelwand mit Schrauben, so dass du sie bei Bedarf auswechseln kannst (siehe Tüftelidee). Säge die Scheiben aus einem Rundholzstab zu, schleife sie und teste dein Spiel.

Kompetenzen

  • Ideen und Informationen sammeln und nach eigenen Kriterien ordnen können; (TTG 2.A 1b)
  • Funktions- und Konstruktionsprinzipien von Objekten aus dem Bereich Spiel und Freizeit erkennen und für eigene Umsetzungen nutzen können (z.B. technisches Spielzeug); (TTG 2.B 1d3)

Tüftelidee

  • Gestalte dein Spiel zu einem von dir gewünschten Thema. Säge den Mittelteil dazu passend aus und färbe dein Spiel passend. Gestalte auch die Spielsteine zu deinem Thema passend.
  • Baue eine zweite Mittelwand mit einem anders gestalteten Durchlass für die Scheiben (z.B. grösser, kleiner, zwei Löcher, Löcher nicht im Zentrum) und teste deine neue Spielvariante.

Material

Sperrholzplatte Dicke 8 mm für den Boden und Dicke 12 mm für die Zwischenwand, Sperrholzleisten Dicke 12 mm für den Rand, Gummiband, Holzrundstab ø 25 mm

Download Werkidee Scheibenspicker

23-08ScheibenspickerADownload
werkideen_lngzxy Holzaufgabe, Kugelspiele, LED, Spicken, Tüfteln, Werkidee

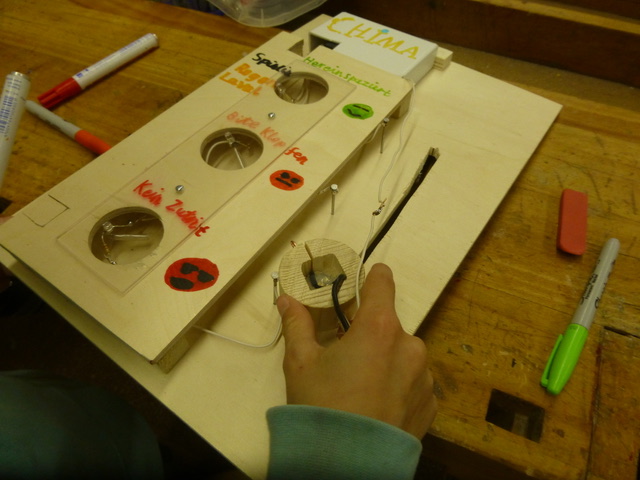

23-07 Ziel für den Kugelspicker (Spicker-Spezial 03)

Aufgabenstellung

Entwickle ein Ziel für den Kugelspicker. Dabei soll die Kugel einen Kontakt auslösen, so dass ein Summer eingeschaltet wird oder ein LED-Lämpchen aufleuchtet. Plane dein Ziel und säge die Teile für dein Ziel zu. Plane den Schalter ein, den die Kugel auslöst. Am einfachsten verwendest du einem Blechstreifen, den die Kugel trifft. Am Blechstreifen lötest du eine Kupferlitze an. Der Blechstreifen wird durch die Kugel zu einem Magneten gespickt, an dem ebenfalls eine Kupferlitze fixiert ist. Dadurch wird nun der Stromkreis geschlossen und der Summer ertönt oder das LED leuchtet.

Baue den Stromkreis in dein Ziel ein und konstruiere eine Batteriehalterung. Teste dein Ziel mit deinem Kugel-Spicker.

Kompetenzen

  • Funktions- und Konstruktionsprinzipien von Objekten aus dem Bereich Spiel und Freizeit erkennen und für eigene Umsetzungen nutzen können (z.B. technisches Spielzeug,); (TTG 2.B 1d3)
  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (Umgang mit Leuchtdioden, z.B. Leiter/Nichtleiter, Serie-und Parallelschaltung) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)

Tüftelidee

  • Baut eine Kugelspicker-Anlage auf mit all euren Zielen. Geht nun bei jedem Ziel vorbei und notiert euch die Anzahl der Versuche, die ihr braucht, um das Ziel zu treffen. Erstellt eine Rangliste.

Material

Sperrholzplatte, z.B. Birke 9 mm, evtl. Polystyrolplatte, Weissblech (z.B. von einer Blechbüchse), div. Kleinmaterial

Batterie, Batterieclip, Summer oder LED-Lämpchen, Widerstand, Kupferlitze, Supermagnete

Download Werkidee Ziel für den Kugelspicker

23-07Ziel_KugelspickerDownload

werkideen_lngzxy Holzaufgabe, Kugelspiele, Spicken, Spielen, Tüfteln, Werkidee

23-06 Kugelspicker (Spicker-Spezial 02)

Aufgabenstellung

Entwickle einen Kugelspicker für eine Holz- oder Glaskugel. Säge die Bodenfläche und die beiden Seitenwände zu. Säge in die Seitenwände Ausschnitte, in die du das Gummiband einhängen kannst. Montiere die Seitenwände mit Leim, Nägeln oder Schrauben. Stelle den Spickteil her und achte darauf, dass der Griff zum Ziehen gut geformt und geschliffen ist, damit du gut spicken kannst.

Experimentiere nun mit verschiedenen Gummiringen, Elastik oder Gummibändern und teste auch, wie stark du sie spannen musst, damit dein Spicker richtig gut funktioniert.

Teste deinen Kugelspicker zum Beispiel in der Sporthalle.

Kompetenzen

  • Funktions- und Konstruktionsprinzipien von Objekten aus dem Bereich Spiel und Freizeit erkennen und für eigene Umsetzungen nutzen können (z.B. Geschicklichkeitsspiel, technisches Spielzeug, Sportgerät); (TTG 2.B 1d3)
  • Ideen und Informationen sammeln und nach eigenen Kriterien ordnen können; (TTG 2.A 1b)

Tüftelidee

  • Startet einen Mini-Tüftelwettbewerb: Wer kann seine Kugel in der Sporthalle möglichst weit exakt der Linie entlang losspicken?
  • Und wer kann mit seinem Kugelspicker am besten Ziele treffen?

Material

Sperrholzplatte, z.B. Birke 9 mm, Gummiband oder Rundelastik, Holz- oder Glaskugel

Download Werkidee Kugelspicker

23-06KugelspickerDownload
werkideen_lngzxy Kunststoff, Recycling, Spicken, Spielen, Tüfteln, Werkidee

23-05 Leichtball-Spicker (Spicker-Spezial 01)

Aufgabenstellung

Entwickle aus einer PET-Flasche und aus Elektrikerrohren einen Spicker für einen Styropor- oder Pingpong-Ball. Schneide eine PET-Flasche sorgfältig auf. Säge beim Elektrikerrohr mit Durchmesser 20 mm ein ca.10 cm langes Stück ab und verdicke den vordersten Teil mit Malerabdeckband, so dass das Rohr richtig gut im Hals der PET-Flasche fixiert ist. Säge ein 20 cm langes Stück ab vom 16 mm-Rohr, platziere es im dickeren Rohr, so dass es ca. 3 cm oben in die PET-Flasche ragt und bohre unten zwei Löcher, eins für die Schraube als Stopper und eines etwas weiter unten für das Rundelastik. Fixiere die Schraube mit einer Stoppmutter, ziehe das Gummiband durch das untere Loch und fixiere es am Hals der PET-Flasche. Teste deinen Leichtball-Spicker und verändere evtl. die Spannung beim Rundelastik, bevor du den Knoten richtig festziehst.

Kompetenzen

  • Funktions- und Konstruktionsprinzipien von Objekten aus dem Bereich Spiel und Freizeit erkennen und für eigene Umsetzungen nutzen können (z.B. Geschicklichkeitsspiel, technisches Spielzeug, Sportgerät); (TTG 2.B 1d3)
  • Ideen und Informationen sammeln und nach eigenen Kriterien ordnen können; (TTG 2.A 1b)

Tüftelideen

– Starte einen Mini-Tüftelwettbewerb: Wessen Ball-Spicker funktioniert am bestens? Und wer kann mit seinem Ball-Spicker am besten Ziele treffen?

– Erweitere die PET-Flasche mit einem Trichter, so dass du die Bälle besser auffangen kannst.

Material

PET-Flaschen, Elektrikerrohre mit ø 20 und 16 mm, Metallschraube, z.B M3 x 30 mm, Stoppmutter, Gummibänder oder Rundelastik, Styropor- oder Pingpongball, evtl. Draht

Download Werkidee Leichtball-Spicker

23-05Leichtball-SpickerDownload
werkideen_lngzxy Kunststoff, LED, Licht und Schatten, Tüfteln, Uncategorized, Werkidee

23-04 Pac-Man im Neonlicht

Aufgabenstellung

Entwickle eine Standleuchte mit einer Acrylglasscheibe und einem Neon-Leuchtband. Skizziere ein geeignetes Sujet und teste mit dem Leuchtband, ob die Ecken formbar sind. Säge dann den Kanal für das Leuchtband aus. Achte dabei darauf, dass du in den Kurven genügend Platz lässt, bei den geraden Strecken aber möglichst genau arbeitest, so dass das Leuchtband dort fest sitzt.

Schliesse die Doppellitze an, indem du auf der Hinterseite etwas Kunststoff wegschneidest und so die Litzen besser anlöten kannst. Teste die Verbindung und isoliere nachher die Lötstelle mit Heissleim. Erstelle einen Sockel, auf den du deine Acrylglasplatte montieren kannst. Baue den Stromkreis in den Sockel ein mit Buchse und evtl. auch einem Schalter. Stecke das Leuchtband in den Kanal der Acrylglasplatte und montiere diese am Sockel. Schliesse das Netzgerät an und teste deine Standleuchte.

Kompetenzen

– Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)

– Sich mit Eigenschaften von Stromkreisen (LED-Leuchtbänder) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Das Acrylglas kannst du mit verschiedenen Verfahren gestalten, so dass das Licht des Leuchtbands nicht nur die Kante beleuchtet. Du kannst gravieren mit einem Graviergerät oder auch einfach mit einer Ahle, du kannst die Oberfläche mit Schleifpapier oder einem Stahlnagel bearbeiten oder auch ein Muster einbohren. Teste die Verfahren an einem Reststück und gestalte nun dein Acrylglas.

Material

Acrylglasplatte, Dicke ca. 5 mm, Werkstoffplatte aus Holz für den Sockel, Neon-LED-Leuchtband, Doppellitze, Buchse, Schalter, Netzgerät

Aufgabenstellung zum Herunterladen

23-04Pac-ManDownload

werkideen_lngzxy Halloween, Kunststoff, LED, Licht und Schatten, Tüfteln, Werkidee

22-11 LED-Lichterkette (Halloween-Special 04)

Aufgabenstellung

Entwickle eine Lichterkette mit farbigen LEDs. Wähle zuerst dein Thema aus und skizziere deinen Plan. Zeichne die Figuren auf eine Acrylglasplatte, säge sie aus und bohre das Loch für die LED. Gestalte die Oberflächen mit Schleifen, Ritzen, Bohren usw.. Erstelle nun den ersten Stromkreis. Wähle exakt den richtigen Widerstand, damit alle deine LEDs am Schluss auch hell leuchten. Löte den Widerstand und anschliessend die Kabel an die LED und isoliere die blanken Stellen mit Klebeband oder Schrumpfschlauch. Teste den Stromkreis und fahre nun so weiter, bis du für alle deine Figuren eine LED angeschlossen hast. Klebe nun die Figuren mit etwas Acrylglaskleber an die LEDs. Erstelle am Schluss den Anschluss an die Stromquelle und teste deine Lichterkette im Dunkeln.

Kompetenzen

– Formgebendes Verfahren Trennen zunehmend selbständig und genau ausführen und üben (TTG 2.D.1, 2b und 5b)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Serie- und Parallelschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Teste in der Dunkelkammer andere Materialien für die Figuren, z.B. Seidenpapier, Tüll, andere Textilien, Folien, …  Erstelle weitere Figuren für deine Lichterkette und wechsle deine Figuren aus.

Material

  • Acrylglasplatte, Dicke mindestens 8 mm (gegossenes Acrylglas GS, z.B: von kunstocryl.ch)
  • Netzgerät 5 Volt oder Batterie  4.5 Volt, Doppellitze, Schalter, LEDs, Widerstände
  • Evtl. Textilien, Tüll, Seidenpapier, Folien

Download PDF LED-Lichterkette

22-11LED-Lichterkette

werkideen_lngzxy Halloween, Kunststoff, LED, Licht und Schatten, Tüfteln, Werkidee

22-09 Leuchtkürbis (Halloween-Special 02)

Aufgabenstellung

Entwickle einen leuchtenden Kürbis. Skizziere deinen Kürbis und übertrage ihn auf eine orange Kunststoffplatte. Säge deinen Kürbis mitsamt den Innenformen aus. Erwärme die Kunststoffplatte mit dem Heissluftföhn und forme sie, so dass dein Kürbis eine 3D-Wirkung bekommt. Erstelle aus Polystyrol eine Rückwand, an der du deinen Kürbis fixieren und bei der du die LEDs , den Schalter und die Batterie integrieren kannst. Erstelle den Stromkreis mit den LEDs. Beim Beispiel oben (Bild 4) ist eine Serieschaltung montiert mit zwei pinkfarbenen und einer Kerzenlicht-LED. Diese lässt alle LEDs im Stromkreis flackern, weil sie in Serie geschaltet ist. Montiere nun deinen Kürbis mit kleinen Metallschrauben an die Rückwand und teste deinen leuchtenden Kürbis in der Dunkelkammer.

Kompetenzen

– Formgebende und oberflächenverändernde Verfahren zunehmend selbständig und genau ausführen und üben (TTG 2.D.1, 2b und 5b)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Umschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Baue einen Spezialschalter ein, der zum Beispiel auf Erschütterung oder als Lichtschranke funktioniert. Schaue im Fachhandel, welche Möglichkeiten es gibt und wähle einen entsprechenden Schalter aus.

Material

Polystyrolplatte 2 mm für Halterung, orange Acrylglasplatte oder Polystyrol, LEDs (evtl. Candle-Light-LED von opitec, Artikel 208590) Widerstand, Batterie, Schalter, evtl. Spezialschalter, Schaltdraht

Aufgabenformular zum Herunterladen

22-09LeuchtkuerbisDownload
werkideen_lngzxy Halloween, Holzaufgabe, LED, Licht und Schatten, Tüfteln, Werkidee

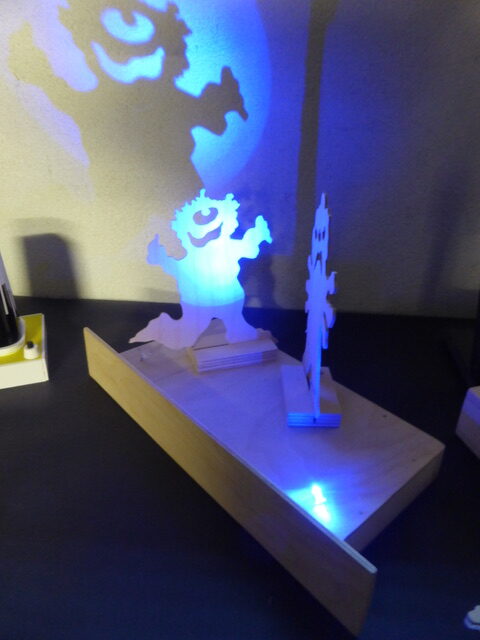

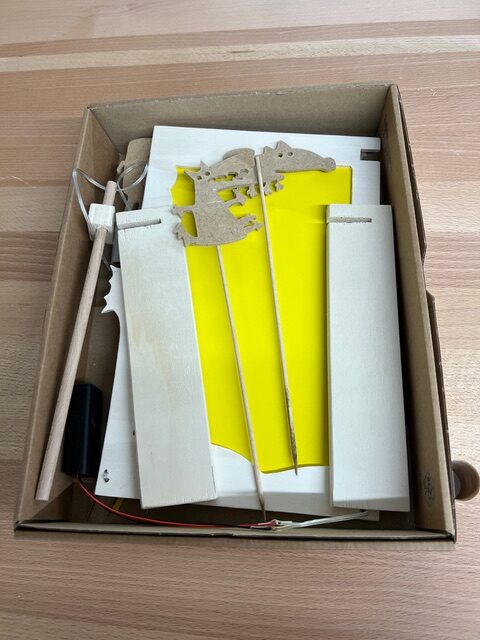

22-08 Geisterschloss (Halloween-Special 01)

Aufgabenstellung

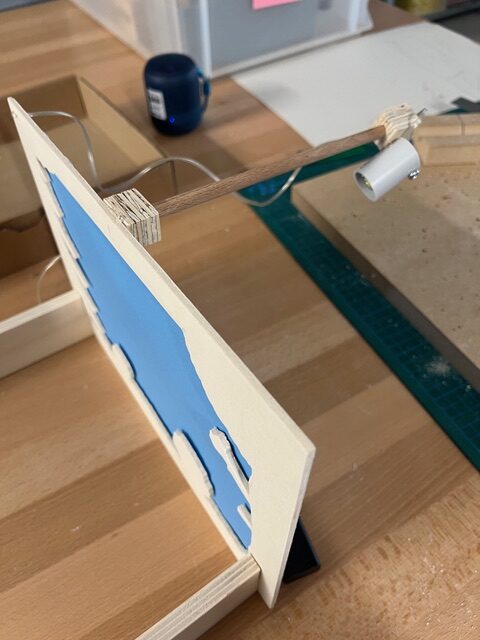

Entwickle ein Geisterschloss. LED-Leuchtbänder beleuchten dabei die Landschaft und die beweglichen Figuren. Plane dein Geisterschloss und säge die benötigten Teile aus einer Holzplatte zu. Erstelle den Sockel mit Holzleisten, so dass du die mittleren Platten später einschieben kannst. Nun erstellst du den Stromkreis mit den LED-Leuchtbändern, dem Schalter und dem Anschlusskabel. Teste deine Beleuchtung.

An die mittleren Platten montierst du nun Figuren, die sich durch Schnurzug bewegen lassen. Teste mögliche Bewegungen und baue sie nachher in dein Geisterschloss ein. Führe nun dein Geisterschloss in der Dunkelkammer vor.

Kompetenzen

  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere LED-Leuchtbänder) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)
  • Zu ausgewählten Funktionen spielerisch Konstruktionen erfinden können; (TTG 2.B 1b4)

Tüftelidee

  • Verwende statt dünner Schnur zum Teil Gummikordeln, so dass deine Figuren wieder von selber an den Ausgangspunkt zurück gezogen werden. Tüftle, bis alles gut funktioniert.

Material

Holzwerkstoff-Platten, z.B. MDF, Dicke ca. 8 mm, Holzleisten, LED-Leuchtbänder oder andere LED-Bauteile, Schalter, Kabel, Buchse und Netzgerät.

Acrylglas, dünne Schnur, dünne Gummikordeln, Ringschrauben, Rundstäbe, div. Kleinmaterial aus dem Werkstofflager

Download Werkidee Geisterschloss

22-08GeisterschlossDownload
