22-11 LED-Lichterkette (Halloween-Special 04)

Aufgabenstellung

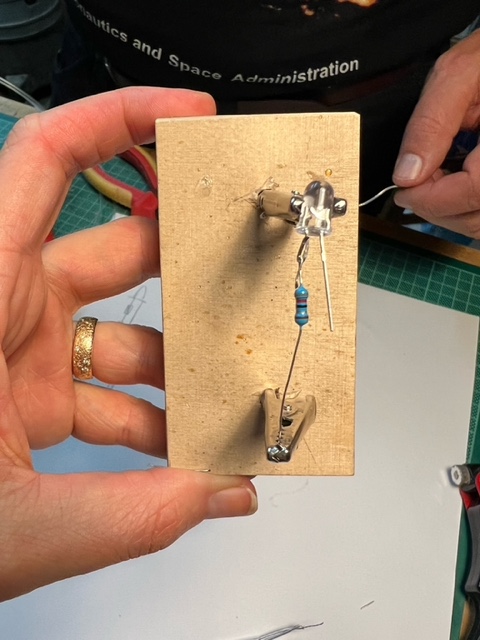

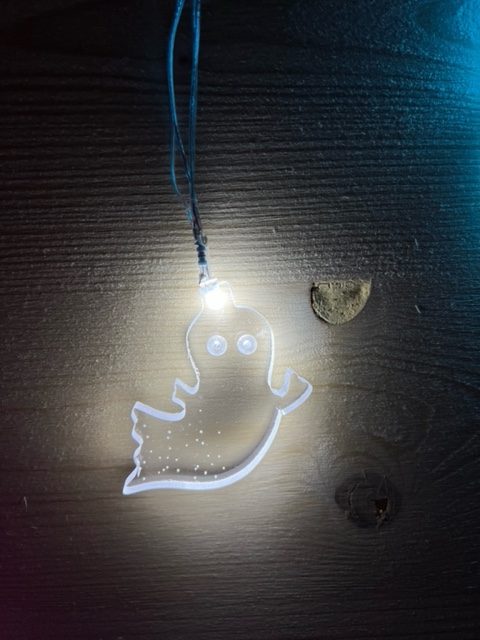

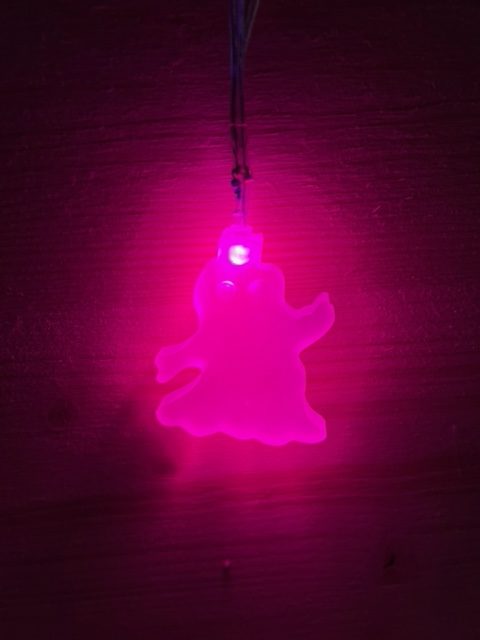

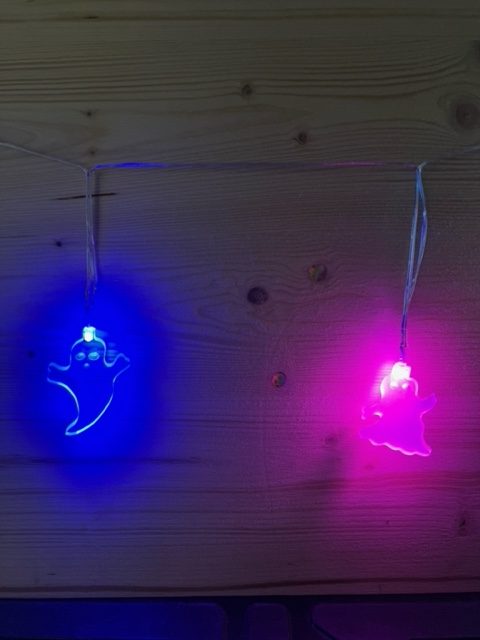

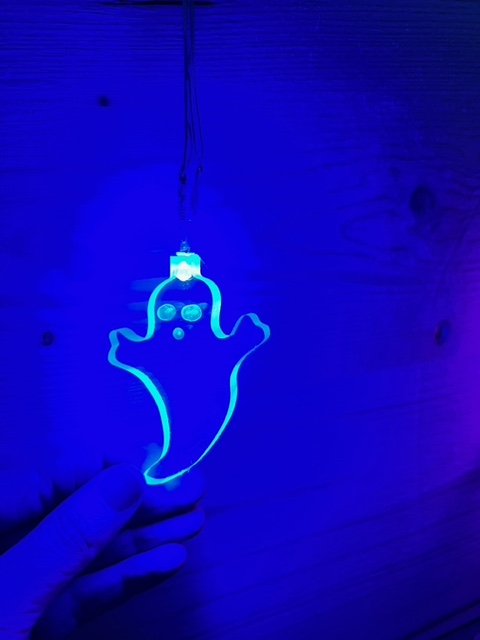

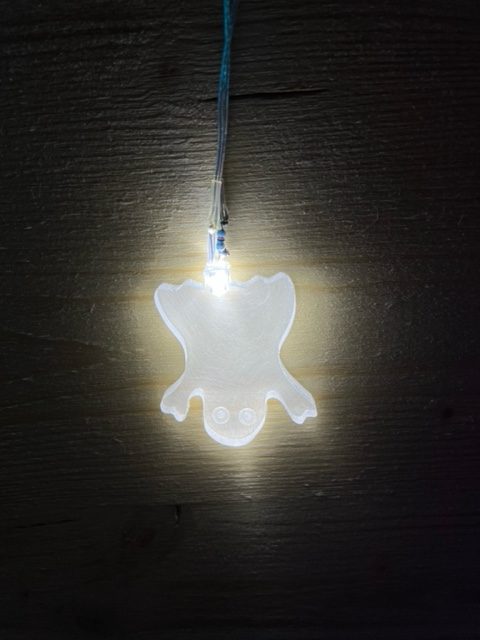

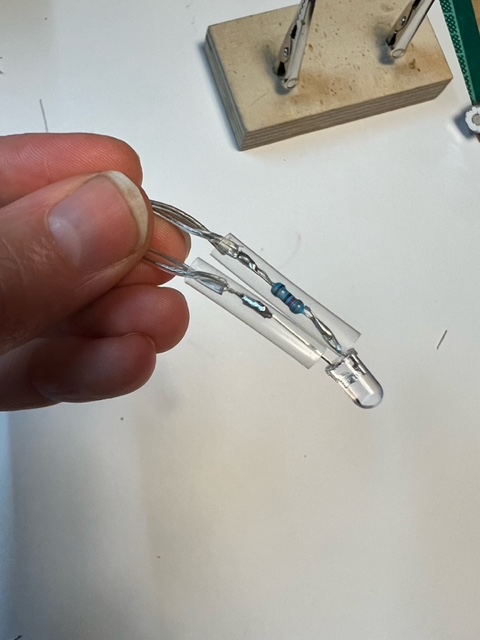

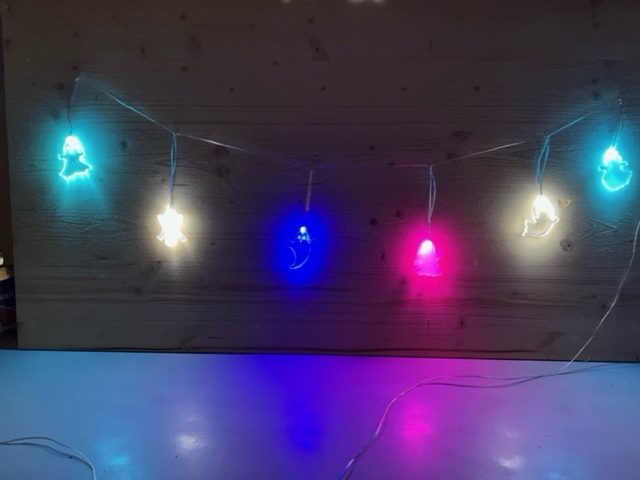

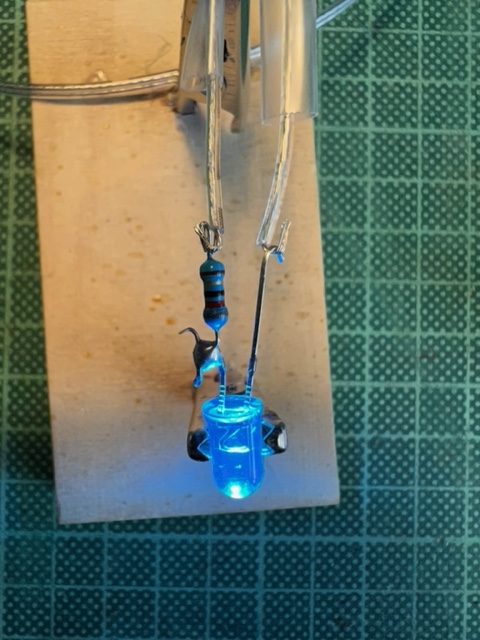

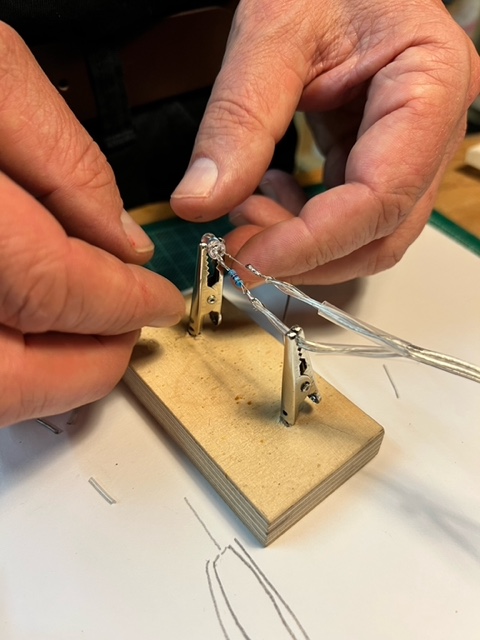

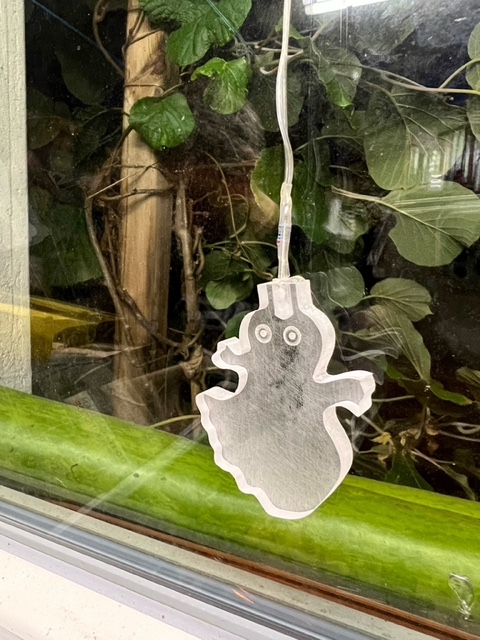

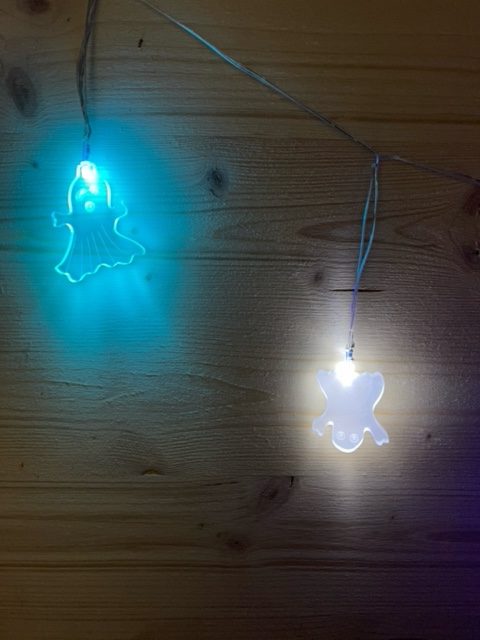

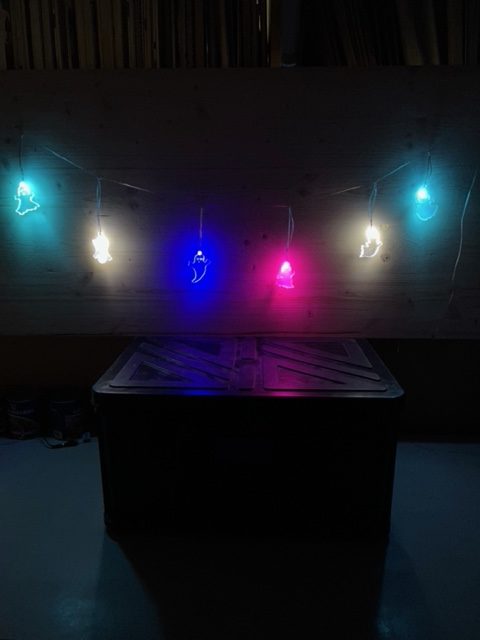

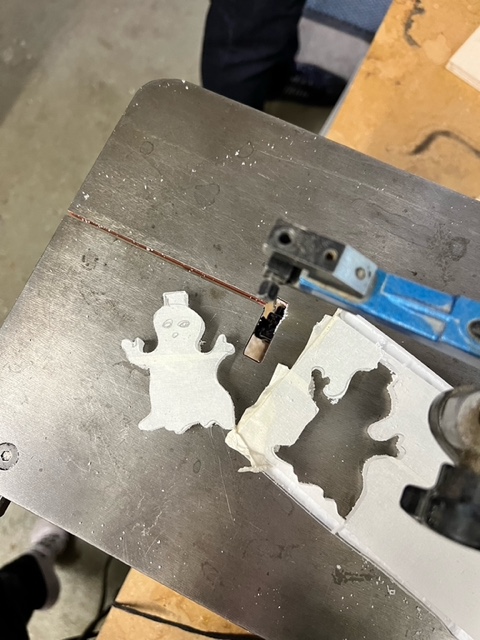

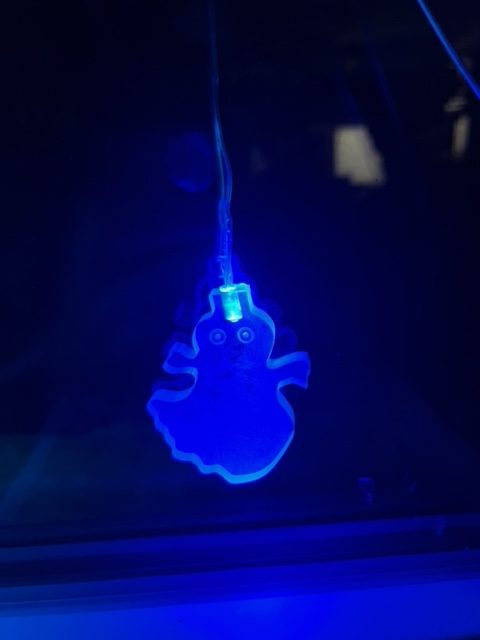

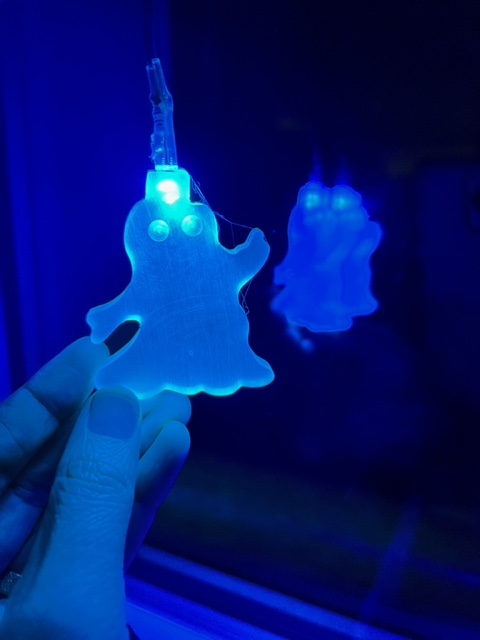

Entwickle eine Lichterkette mit farbigen LEDs. Wähle zuerst dein Thema aus und skizziere deinen Plan. Zeichne die Figuren auf eine Acrylglasplatte, säge sie aus und bohre das Loch für die LED. Gestalte die Oberflächen mit Schleifen, Ritzen, Bohren usw.. Erstelle nun den ersten Stromkreis. Wähle exakt den richtigen Widerstand, damit alle deine LEDs am Schluss auch hell leuchten. Löte den Widerstand und anschliessend die Kabel an die LED und isoliere die blanken Stellen mit Klebeband oder Schrumpfschlauch. Teste den Stromkreis und fahre nun so weiter, bis du für alle deine Figuren eine LED angeschlossen hast. Klebe nun die Figuren mit etwas Acrylglaskleber an die LEDs. Erstelle am Schluss den Anschluss an die Stromquelle und teste deine Lichterkette im Dunkeln.

Kompetenzen

– Formgebendes Verfahren Trennen zunehmend selbständig und genau ausführen und üben (TTG 2.D.1, 2b und 5b)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Serie- und Parallelschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Teste in der Dunkelkammer andere Materialien für die Figuren, z.B. Seidenpapier, Tüll, andere Textilien, Folien, …  Erstelle weitere Figuren für deine Lichterkette und wechsle deine Figuren aus.

Material

  • Acrylglasplatte, Dicke mindestens 8 mm (gegossenes Acrylglas GS, z.B: von kunstocryl.ch)
  • Netzgerät 5 Volt oder Batterie  4.5 Volt, Doppellitze, Schalter, LEDs, Widerstände
  • Evtl. Textilien, Tüll, Seidenpapier, Folien

Download PDF LED-Lichterkette

22-11LED-Lichterkette

werkideen_lngzxy Halloween, Holzaufgabe, LED, Licht und Schatten, Werkidee

22-10 LED-Laterne (Halloween-Special 03)

Nach einer Idee von Marcel Schmidiger, LED Kurs swch.ch Sommer 2022

Aufgabenstellung

Entwickle eine Laterne mit einer LED-Beleuchtung. Säge den Boden und die 4 Wände zu, skizziere vier Bilder für die Seitenwände und säge sie aus. Verschraube die vier Wände. Säge eine zusätzliche kleine Bodenplatte zu, auf der du dein LED-Lämpchen und den Stromkreis mit Batterie fixieren kannst. Verwende ein 3-Volt-Batteriekästchen mit Schalter oder eine 9-Volt-Batterie mit Batterieclip und einem separaten Schalter. Baue den Stromkreis zusammen und fixiere ihn auf der kleinen Bodenplatte. Klebe auf die Innenseite der Wände Seidenpapier. Ein Tipp: Wenn du das Seidenpapier zuerst laminierst, kannst du die Folie ohne Falten ankleben. Fixiere oben bei der Laterne noch einen Drahtbügel, damit du die Laterne transportieren und aufhängen kannst. Teste am Schluss deine LED-Laterne im Dunkeln.

Kompetenzen

– Formgebende Verfahren (Trennen, Verbinden) zunehmend selbständig und genau ausführen und üben (TTG 2.D.1, 2b und 5b)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Serie- und Parallelschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Verstärke das Licht, indem du eine 9-Volt-Batterie verwendest und zwei oder drei LEDs in Serie schaltest. Dabei kannst du auch die ideale Mischung für deine Laterne erproben. Teste verschiedene Kombinationen mit gelben, orangen, warmweissen und kaltweissen LEDs. Wenn du eine flackernde LED in die Serieschaltung einbaust, flackern alle LEDs wie eine Kerze.

Material

– Holzwerkstoffplatte, Dicke ca. 12 mm, Seidenpapier, evtl. Laminierfolie

– Batteriekästchen 3 Volt oder 9-Volt-Batterie mit Batterieclip, Schalter, LEDs, evtl. auch flackernde LEDs von Aliexpress (günstig) oder Opitec (Artikel 208590, LED-Candle Light), Widerstand, Acrylglas, Holzleiste

Download Werkidee 22-10 LED-Laterne

22-10LED-LaterneDownload
werkideen_lngzxy Halloween, Kunststoff, LED, Licht und Schatten, Tüfteln, Werkidee

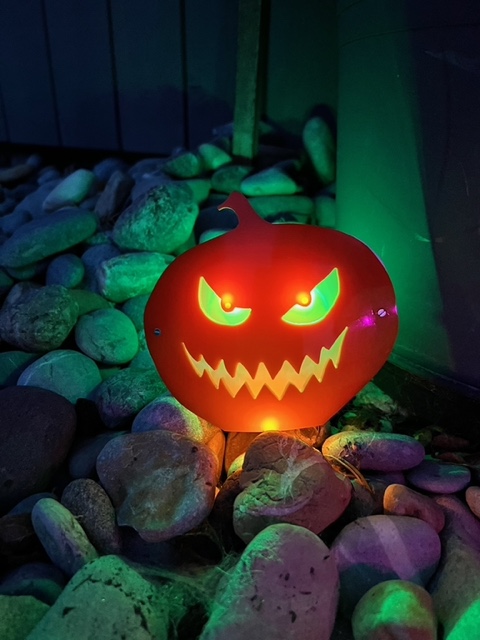

22-09 Leuchtkürbis (Halloween-Special 02)

Aufgabenstellung

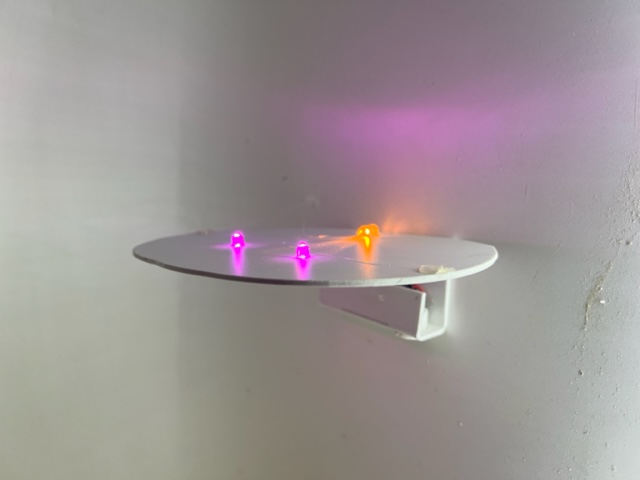

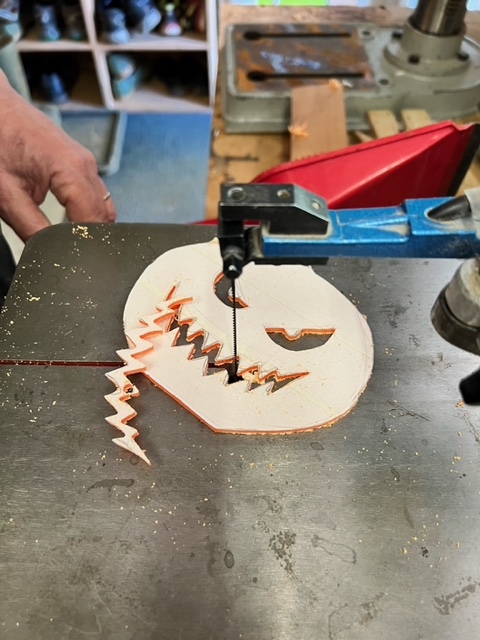

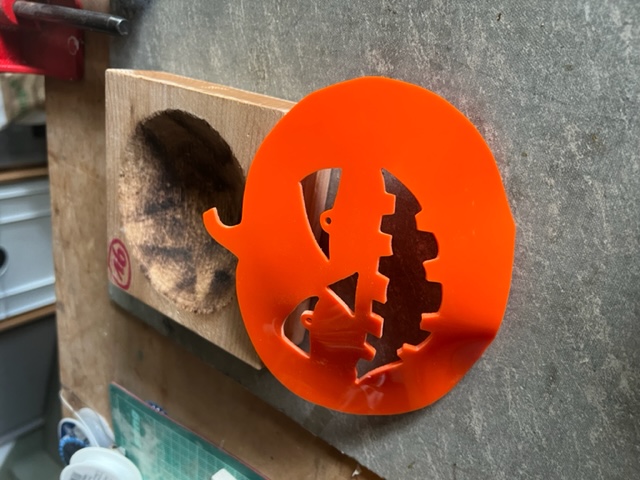

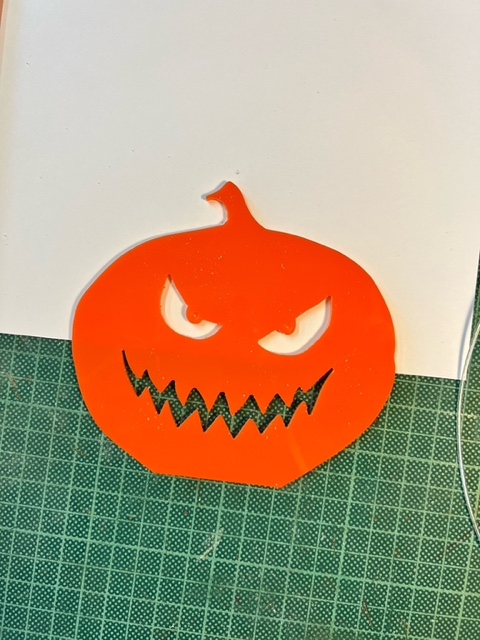

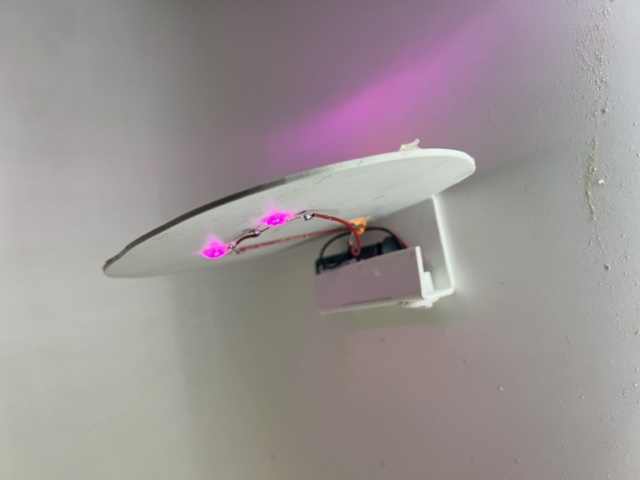

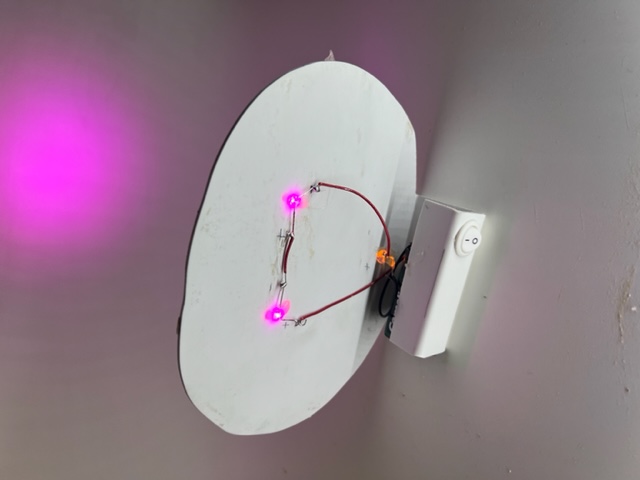

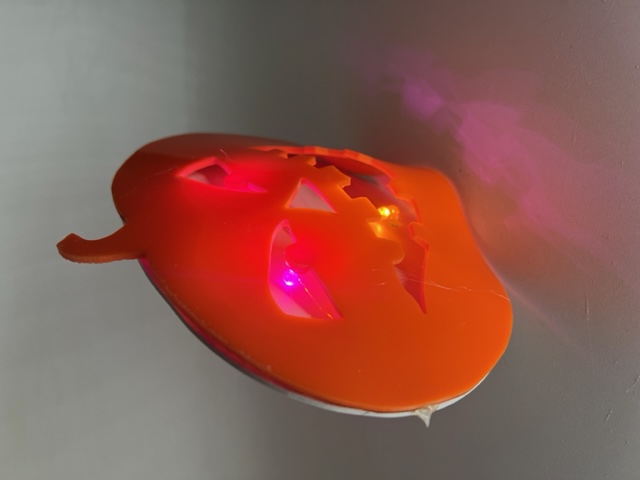

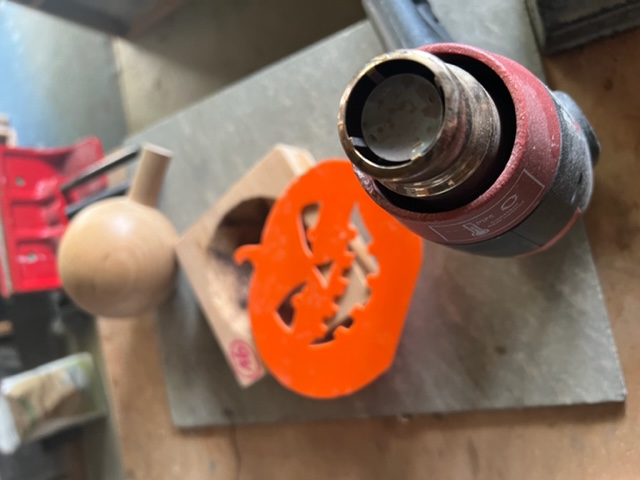

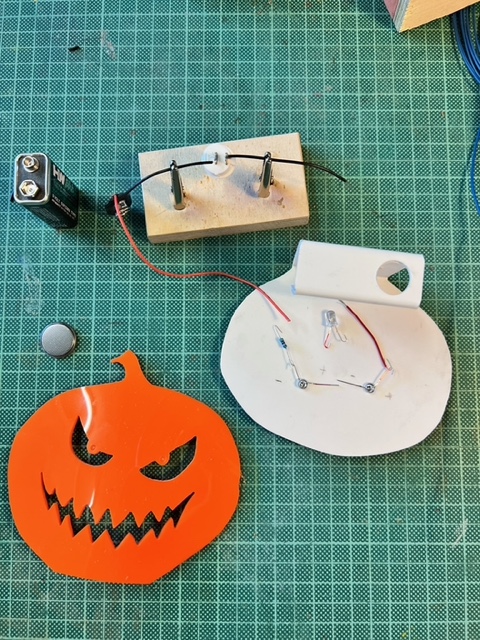

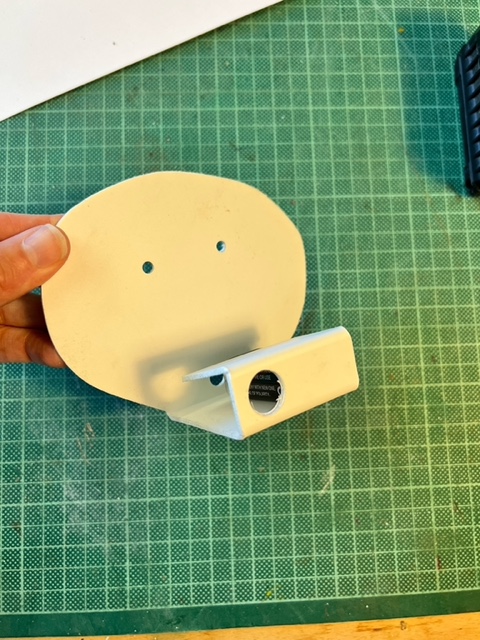

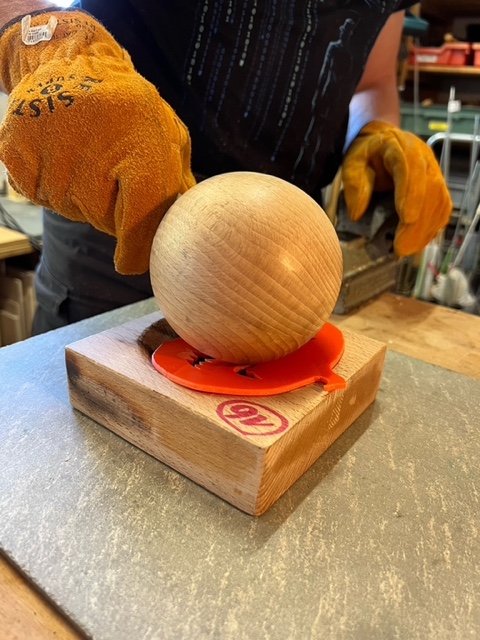

Entwickle einen leuchtenden Kürbis. Skizziere deinen Kürbis und übertrage ihn auf eine orange Kunststoffplatte. Säge deinen Kürbis mitsamt den Innenformen aus. Erwärme die Kunststoffplatte mit dem Heissluftföhn und forme sie, so dass dein Kürbis eine 3D-Wirkung bekommt. Erstelle aus Polystyrol eine Rückwand, an der du deinen Kürbis fixieren und bei der du die LEDs , den Schalter und die Batterie integrieren kannst. Erstelle den Stromkreis mit den LEDs. Beim Beispiel oben (Bild 4) ist eine Serieschaltung montiert mit zwei pinkfarbenen und einer Kerzenlicht-LED. Diese lässt alle LEDs im Stromkreis flackern, weil sie in Serie geschaltet ist. Montiere nun deinen Kürbis mit kleinen Metallschrauben an die Rückwand und teste deinen leuchtenden Kürbis in der Dunkelkammer.

Kompetenzen

– Formgebende und oberflächenverändernde Verfahren zunehmend selbständig und genau ausführen und üben (TTG 2.D.1, 2b und 5b)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Umschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Baue einen Spezialschalter ein, der zum Beispiel auf Erschütterung oder als Lichtschranke funktioniert. Schaue im Fachhandel, welche Möglichkeiten es gibt und wähle einen entsprechenden Schalter aus.

Material

Polystyrolplatte 2 mm für Halterung, orange Acrylglasplatte oder Polystyrol, LEDs (evtl. Candle-Light-LED von opitec, Artikel 208590) Widerstand, Batterie, Schalter, evtl. Spezialschalter, Schaltdraht

Aufgabenformular zum Herunterladen

22-09LeuchtkuerbisDownload
werkideen_lngzxy Halloween, Holzaufgabe, LED, Licht und Schatten, Tüfteln, Werkidee

22-08 Geisterschloss (Halloween-Special 01)

Aufgabenstellung

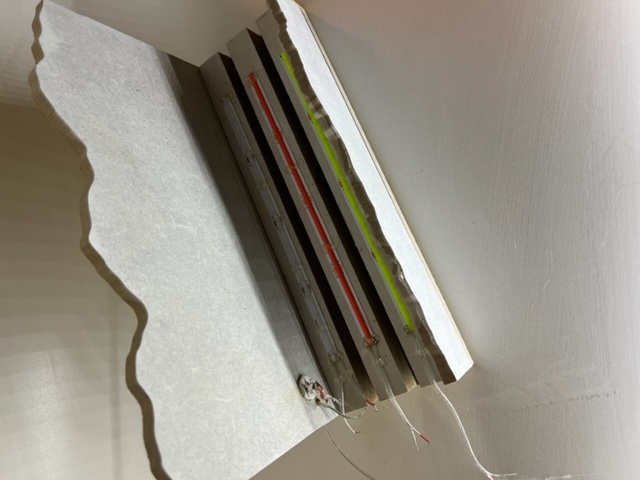

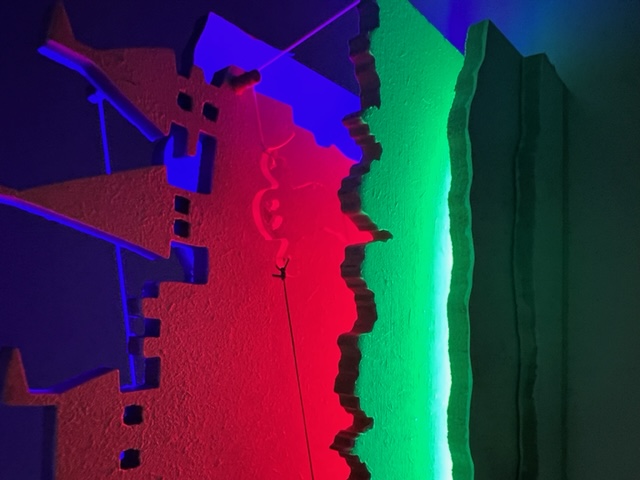

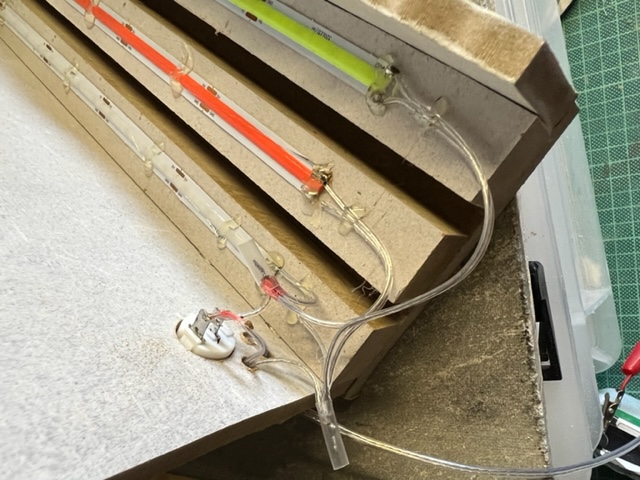

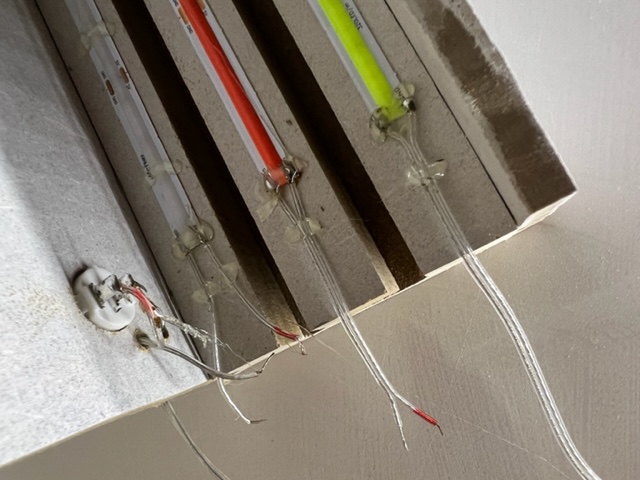

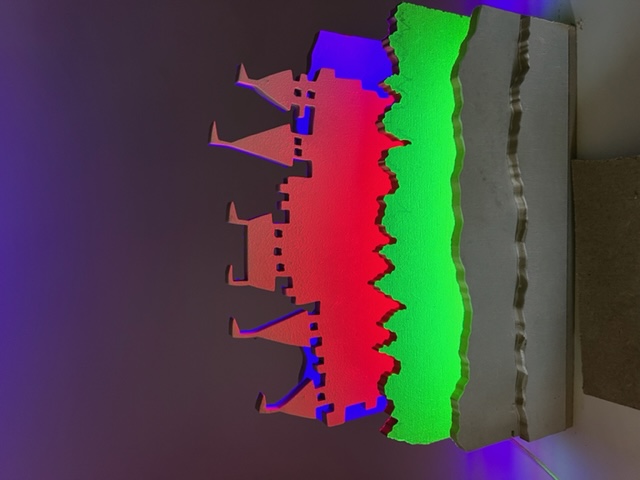

Entwickle ein Geisterschloss. LED-Leuchtbänder beleuchten dabei die Landschaft und die beweglichen Figuren. Plane dein Geisterschloss und säge die benötigten Teile aus einer Holzplatte zu. Erstelle den Sockel mit Holzleisten, so dass du die mittleren Platten später einschieben kannst. Nun erstellst du den Stromkreis mit den LED-Leuchtbändern, dem Schalter und dem Anschlusskabel. Teste deine Beleuchtung.

An die mittleren Platten montierst du nun Figuren, die sich durch Schnurzug bewegen lassen. Teste mögliche Bewegungen und baue sie nachher in dein Geisterschloss ein. Führe nun dein Geisterschloss in der Dunkelkammer vor.

Kompetenzen

  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere LED-Leuchtbänder) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)
  • Zu ausgewählten Funktionen spielerisch Konstruktionen erfinden können; (TTG 2.B 1b4)

Tüftelidee

  • Verwende statt dünner Schnur zum Teil Gummikordeln, so dass deine Figuren wieder von selber an den Ausgangspunkt zurück gezogen werden. Tüftle, bis alles gut funktioniert.

Material

Holzwerkstoff-Platten, z.B. MDF, Dicke ca. 8 mm, Holzleisten, LED-Leuchtbänder oder andere LED-Bauteile, Schalter, Kabel, Buchse und Netzgerät.

Acrylglas, dünne Schnur, dünne Gummikordeln, Ringschrauben, Rundstäbe, div. Kleinmaterial aus dem Werkstofflager

Download Werkidee Geisterschloss

22-08GeisterschlossDownload
werkideen_lngzxy Halloween, Holzaufgabe, Kunststoff, LED, Licht und Schatten, Tüfteln, Werkidee

20-05 Waldhäuschen

Aufgabenstellung

Entwickle ein beleuchtetes Waldhäuschen. Zeichne die Silhouette auf die Holzplatte auf und säge sie aus. Bohre Löcher für die Fenster, spanne die Säge ein und säge sie aus. Fixiere deine Haussilhouette auf einem Grundbrett. Zeichne auf eine transparente Acrylglasplatte den Hausumriss, den du beleuchten möchtest. Säge diesen Umriss aus, schleife die Oberfläche beidseitig matt und klebe ihn an. Baue nun den Stromkreis zusammen und montiere das LED so, dass es von unten in die Acrylglasplatte leuchtet. Baue den Schalter ein und fixiere deine Batterie z.B. mit einem Batteriekästchen auf der Grundplatte.

Kompetenzen

  • Die Verfahren Sägen, Fügen und Umformen mit zunehmender Selbstständigkeit und Genauigkeit ausführen und das Tempo steigern können (TTG.2D 1 1b/2b)
  • Sich mit Eigenschaften von Stromkreisen (Leuchtdioden) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Baue eine zweite LED in den Stromkreis ein, mit der du dein Häuschen zusätzlich beleuchten kannst. Das könnte zum Beispiel eine Laterne vor dem Haus sein oder eine spannende Hintergrundbeleuchtung hinter dem Haus…

Material

Holzwerkstoffplatte, zum Beispiel schwarze MDF-Platte, Dicke ca. 8 mm, Acrylglasplatte transparent, Dicke ca. 3 mm, LED, Batterie, Batterieclip oder Batteriekästchen, Schalter, Widerstand, Elektrikerdraht.

Download Werkidee Waldhäuschen

5-2020WaldhaeuschenDownload
