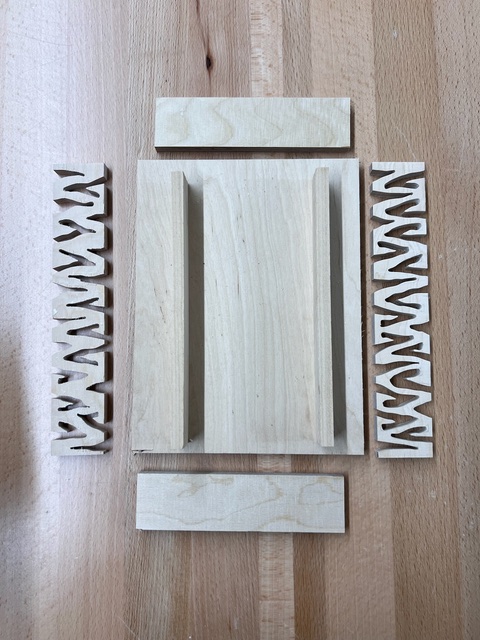

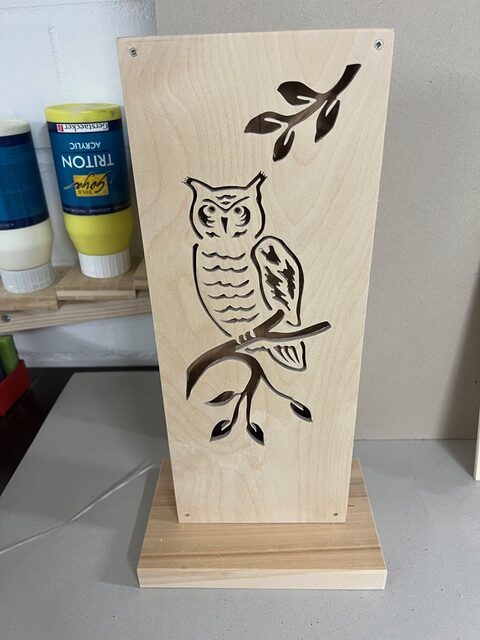

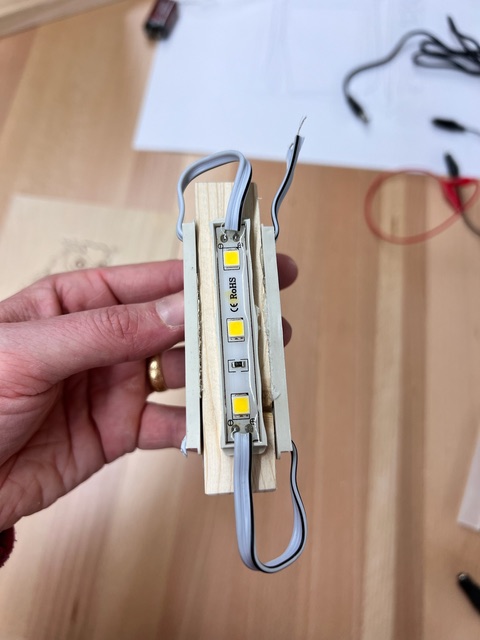

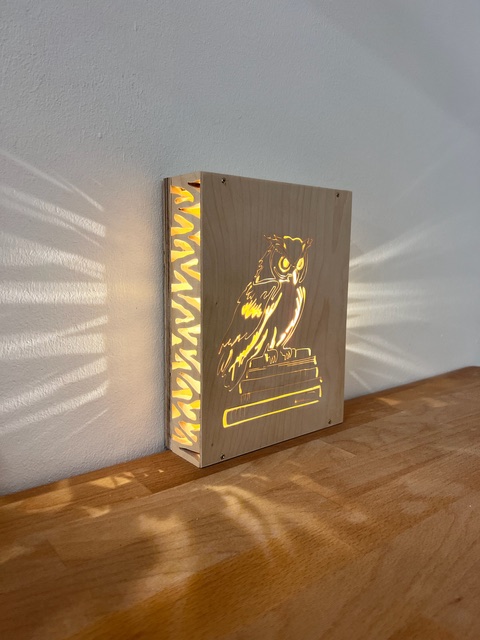

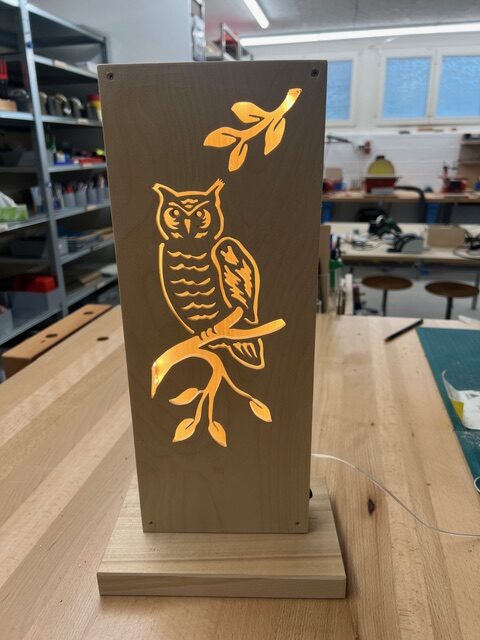

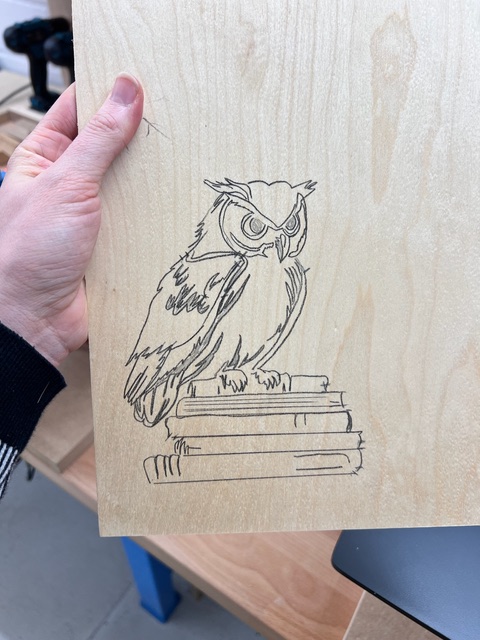

24-02 Beleuchtetes Stop&Go-Türschild

Aufgabenstellung

Konstruiere ein beleuchtetes Türschild, bei dem du mit einem Umschalter zwei Acrylglasflächen rot bzw. grün beleuchten kannst. Wähle die LED-Module oder die Standard-LEDs aus und bestimme die Stromquelle. Plan nun dein Kästchen und säge die Bretter und Leisten zu. Konstruiere den Umschalter mit einem Hebel, der mit einem Magnet bestückt die Stromkreise schliesst. Du kannst auch einen gekauften Umschalter einbauen. Baue den Stromkreis zusammen und fixiere ihn auf deinem Brett. Konstruiere nun die Schachtel. Säge aus der Acrylglasplatte zwei Stücke zu, die deine Löcher abdecken, schleife die Flächen, so dass „Milchglas“ entsteht und fixiere sie mit Acrylglaskleber auf der Innenseite. Klebe anschliessend deine Sujets vorne auf die Acrylglasplatten und teste dein Türschild in der Dunkelkammer.

Kompetenzen

– Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)

– Sich mit Eigenschaften von Stromkreisen (LED-Leuchtbänder) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Konstruiere die Halterung für die Acrylglasplatten so, dass du sie auswechseln kannst. Gestalte nun ein zweites Sujet für dein Stop&Go-Türschild.

Material

  • Sperrholzplatte, Dicke ca. 4 mm, Sperrholzleisten, Dicke ca. 10 mm, Acrylglasplatte Dicke ca. 8 mm, Holzrundstab Stabmagnet, Unterlagscheiben oder Minischrauben
  • LED-Module oder Standard-LEDS, Batterie und Batteriehalterung, evtl. Umschalter, Litze, Widerstände, Metallschrauben, kleine Muttern

Download PDF Werkidee 24-2

24-01 Lichterkranz

Aufgabenstellung

Entwickle einen Lichterkranz. Stelle zuerst aus Holzleisten einen sechseckigen Rahmen her. Dazu musst du die Leisten im 60°-Winkel zusägen. Säge aus Sperrholz einen darauf passenden Ring her und schraube ihn auf die Leisten. Montiere auf der Unterseite ein Leuchtband, am besten innen und aussen am Rahmen. Montiere einen Schalter und stelle den Anschluss an das Netzgerät her.

Stelle aus Kunststoffröhren oder Holzrundstäben Magnethalterungen her, bohre nun entsprechende Löcher in den Ring und stecke sie ein. Säge aus Sperrholz, Acrylglas und /oder Polystyrol zur Jahreszeit passende Sujets aus, schleife die Teile, montiere auf der Rückseite eine kleine Schraube oder eine Unterlagscheibe und arrangiere sie auf den Magnethalterungen. Teste deine Dekoleuchte im Dunkeln.

Kompetenzen

– Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)

– Sich mit Eigenschaften von Stromkreisen (LED-Leuchtbänder) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Kunststoffröhrchen mit eingepressten Würfelmagneten

Tüftelidee

  • Stelle aus Draht, Leuchtdioden und den entsprechenden Widerständen ein zusätzliches Leuchtobjekt her. Dazu kannst du beim Leuchtband an den Kontaktstellen den Plus- und Minus anschliessen und so dein Leuchtobjekt mit Strom versorgen.

Material

  • Holzleisten, Sperrholzplatte, Dicke ca. 6 mm, Holzrundstab oder Kunststoffrohr, Stab- oder Würfelmagnete, Unterlagscheiben oder Minischrauben
  • Leuchtband, Doppellitze, LEDS, Widerstände, Buchse, Schalter, Netzgerät

Download Werkidee Lichterkranz

23-04 Pac-Man im Neonlicht

Aufgabenstellung

Entwickle eine Standleuchte mit einer Acrylglasscheibe und einem Neon-Leuchtband. Skizziere ein geeignetes Sujet und teste mit dem Leuchtband, ob die Ecken formbar sind. Säge dann den Kanal für das Leuchtband aus. Achte dabei darauf, dass du in den Kurven genügend Platz lässt, bei den geraden Strecken aber möglichst genau arbeitest, so dass das Leuchtband dort fest sitzt.

Schliesse die Doppellitze an, indem du auf der Hinterseite etwas Kunststoff wegschneidest und so die Litzen besser anlöten kannst. Teste die Verbindung und isoliere nachher die Lötstelle mit Heissleim. Erstelle einen Sockel, auf den du deine Acrylglasplatte montieren kannst. Baue den Stromkreis in den Sockel ein mit Buchse und evtl. auch einem Schalter. Stecke das Leuchtband in den Kanal der Acrylglasplatte und montiere diese am Sockel. Schliesse das Netzgerät an und teste deine Standleuchte.

Kompetenzen

– Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)

– Sich mit Eigenschaften von Stromkreisen (LED-Leuchtbänder) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Das Acrylglas kannst du mit verschiedenen Verfahren gestalten, so dass das Licht des Leuchtbands nicht nur die Kante beleuchtet. Du kannst gravieren mit einem Graviergerät oder auch einfach mit einer Ahle, du kannst die Oberfläche mit Schleifpapier oder einem Stahlnagel bearbeiten oder auch ein Muster einbohren. Teste die Verfahren an einem Reststück und gestalte nun dein Acrylglas.

Material

Acrylglasplatte, Dicke ca. 5 mm, Werkstoffplatte aus Holz für den Sockel, Neon-LED-Leuchtband, Doppellitze, Buchse, Schalter, Netzgerät

Aufgabenstellung zum Herunterladen

23-03 Nachteule

Aufgabenstellung

Entwickle eine Deckenleuchte mit einer Acrylglasplatte und einem Leuchtband. Skizziere deine Leuchte, übertrage sie auf die Acrylglasplatte und säge sie aus. Säge anschliessend den Kanal aus für das Leuchtband. Nun sägst du auch die Frontseite aus, die das Leuchtband abdeckt. Wähle dazu eine passende Werkstoffplatte aus Holz oder Kunststoff.

Löte an dein Leuchtband eine genügend lange Doppellitze und montiere anschliessend das Leuchtband im Kanal deiner Figur. Klebe nun die Frontseite auch fest, suche den Schwerpunkt deiner Figur und montiere dort eine Aufhängung für deine Deckenleuchte. Schliesse das Netzgerät an und teste deine Deckenleuchte im Dunkeln.

Kompetenzen

– Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Serie- und Parallelschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Das Acrylglas kannst du mit verschiedenen Verfahren gestalten, so dass das Licht des Leuchtbands nicht nur die Kante beleuchtet. Du kannst gravieren mit einem Graviergerät oder auch einfach mit einer Ahle, du kannst die Oberfläche mit Schleifpapier oder einem Stahlnagel bearbeiten oder auch ein Muster einbohren. Teste die Verfahren an einem Reststück und gestalte nun dein Acrylglas.

Material

Acrylglasplatte, Dicke ca. 8 mm, dünne Werkstoffplatte aus Holz oder Kunststoff, LED-Leuchtband, Doppellitze, Buchse, Schalter, Netzgerät

Download Aufgabe Nachteule

23-02 Bürotisch-Lämpchen

Aufgabenstellung

Entwickle ein Bürotisch-Lämpchen mit einer oder mehreren LEDs. Verwende für die Halterung des Leuchtteils Schweissdrähte. Diese Drähte kannst du auch gleich für den Stromkreis verwenden. Entwickle zuerst aus Halbkarton eine Abwicklung und achte insbesondere darauf, dass deine Leuchte gut steht. Säge dann die Teile für den Lampenfuss und den Lampenschirm zu. Bohre die Löcher und montiere den Schalter und die Lüsterklemme. Biege die Schweissdrähte gemäss deiner Planung und fixiere sie mit der Lüsterklemme.  Löte den Stromkreis und schliesse dein Bürotisch-Lämpchen an. Montiere den Boden so, dass du die Batterie auswechseln kannst. Teste deine Arbeitsleuchte an deinem Schreibtisch.

Kompetenzen

– Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Serie- und Parallelschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Verwende statt einer Batterie ein Netzgerät, z.B. eine altes Ladegerät von einem Handy. Plane die Schaltung mit Widerstand  und LEDs und lasse vor dem Zusammenbau deine Planung durch die Lehrperson prüfen.
  • Baue einen zweiten Stromkreis mit LEDs ein, so dass du noch mehr Licht auf deinem Arbeitstisch hast.

Material

Holzwerkstoff-Platte, z. B. Birkensperrholz, Kunststoffplatte, LEDs, Widerstand, Batterie, Batterieclip, Schalter, Schaltdraht, evtl. Netzgerät

Download Werkidee Bürotisch-Lämpchen

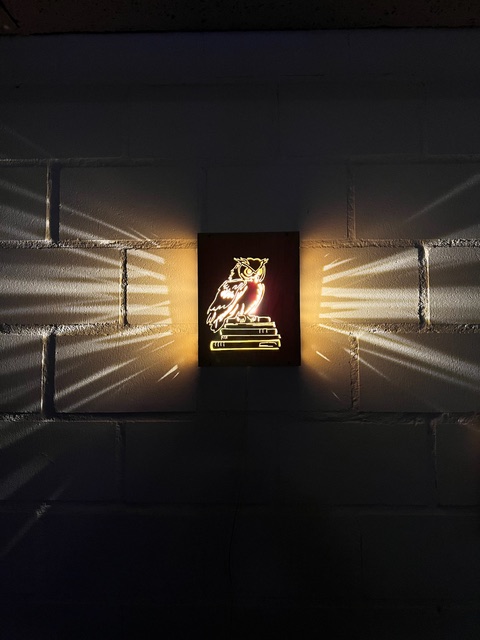

23-01 LED-Bilderrahmen

Aufgabenstellung

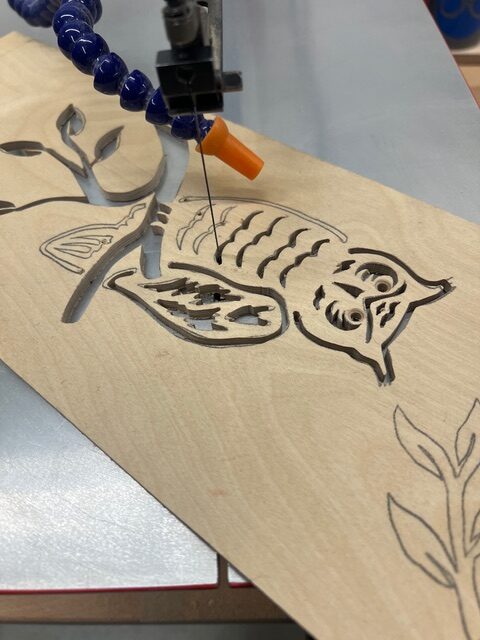

Entwickle einen Bilderrahmen, bei dem die Bilder von hinten beleuchtet werden können. Wähle ein passendes Format, säge die Holzleisten zurecht und montiere sie auf der Grundplatte.

Achte darauf, dass du die Bilder einfach auswechseln kannst.

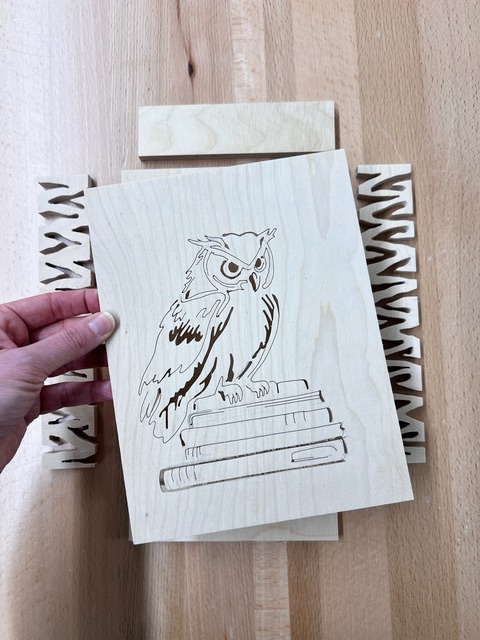

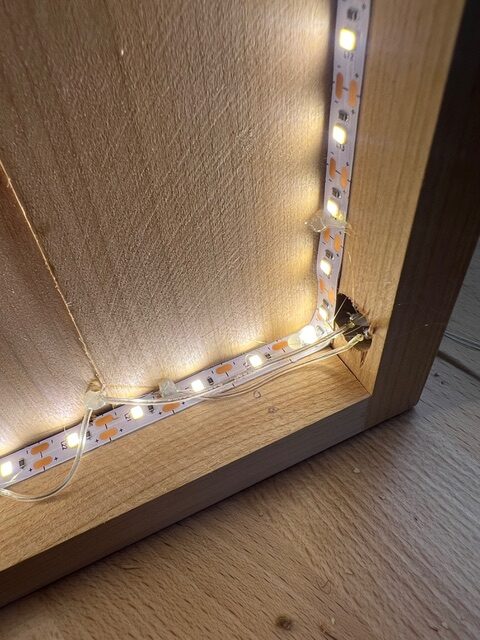

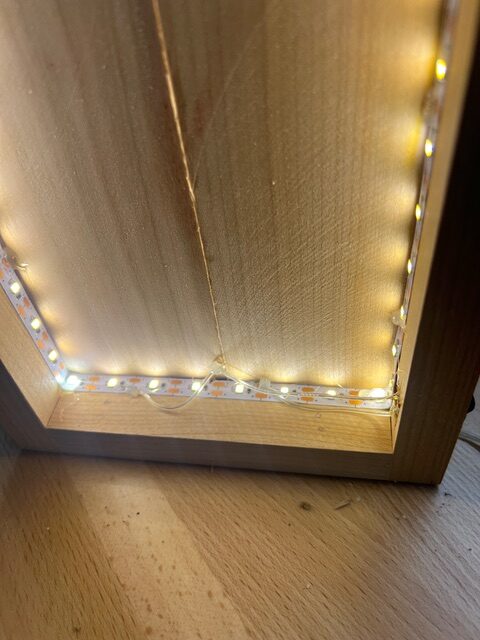

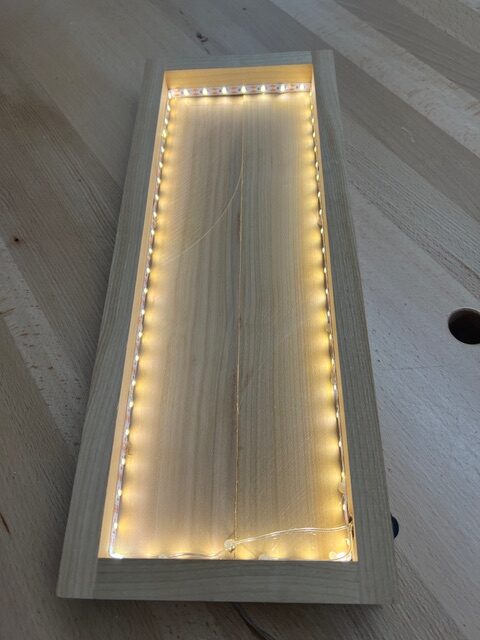

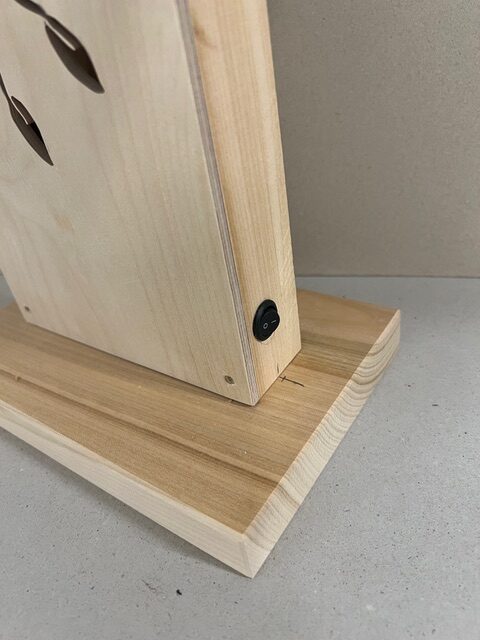

Erstelle den Stromkreis mit Doppellitze, Schalter und Anschlussbuchse und klebe den Leuchtstreifen auf die Innenseite des Rahmens.

Suche interessante Bilder oder stelle sie selber her und lege sie in deinen Bilderrahmen. Montiere auf der Rückseite deines Bilderrahmens noch eine Aufhängevorrichtung oder montiere deinen Rahmen auf einer Grundplatte.



Kompetenzen

– Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Serie- und Parallelschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Entwickle die Konstruktion so weiter, dass der Leuchtstreifen versteckt montiert und somit auf den Bildern nicht sichtbar ist.

Material

Holzwerkstoff-Platte, z. B. Birkensperrholz, evtl. genutete Holzleisten, Kunststoffplatte Dicke 2 mm, Netzgerät oder altes Ladegerät, entsprechender LED-Streifen weiss, Schalter, Doppellitze.

Download Werkidee LED-Bilderrahmen

22-11 LED-Lichterkette (Halloween-Special 04)

Aufgabenstellung

Entwickle eine Lichterkette mit farbigen LEDs. Wähle zuerst dein Thema aus und skizziere deinen Plan. Zeichne die Figuren auf eine Acrylglasplatte, säge sie aus und bohre das Loch für die LED. Gestalte die Oberflächen mit Schleifen, Ritzen, Bohren usw.. Erstelle nun den ersten Stromkreis. Wähle exakt den richtigen Widerstand, damit alle deine LEDs am Schluss auch hell leuchten. Löte den Widerstand und anschliessend die Kabel an die LED und isoliere die blanken Stellen mit Klebeband oder Schrumpfschlauch. Teste den Stromkreis und fahre nun so weiter, bis du für alle deine Figuren eine LED angeschlossen hast. Klebe nun die Figuren mit etwas Acrylglaskleber an die LEDs. Erstelle am Schluss den Anschluss an die Stromquelle und teste deine Lichterkette im Dunkeln.

Kompetenzen

– Formgebendes Verfahren Trennen zunehmend selbständig und genau ausführen und üben (TTG 2.D.1, 2b und 5b)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Serie- und Parallelschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Teste in der Dunkelkammer andere Materialien für die Figuren, z.B. Seidenpapier, Tüll, andere Textilien, Folien, …  Erstelle weitere Figuren für deine Lichterkette und wechsle deine Figuren aus.

Material

  • Acrylglasplatte, Dicke mindestens 8 mm (gegossenes Acrylglas GS, z.B: von kunstocryl.ch)
  • Netzgerät 5 Volt oder Batterie  4.5 Volt, Doppellitze, Schalter, LEDs, Widerstände
  • Evtl. Textilien, Tüll, Seidenpapier, Folien

Download PDF LED-Lichterkette

22-10 LED-Laterne (Halloween-Special 03)

Nach einer Idee von Marcel Schmidiger, LED Kurs swch.ch Sommer 2022

Aufgabenstellung

Entwickle eine Laterne mit einer LED-Beleuchtung. Säge den Boden und die 4 Wände zu, skizziere vier Bilder für die Seitenwände und säge sie aus. Verschraube die vier Wände. Säge eine zusätzliche kleine Bodenplatte zu, auf der du dein LED-Lämpchen und den Stromkreis mit Batterie fixieren kannst. Verwende ein 3-Volt-Batteriekästchen mit Schalter oder eine 9-Volt-Batterie mit Batterieclip und einem separaten Schalter. Baue den Stromkreis zusammen und fixiere ihn auf der kleinen Bodenplatte. Klebe auf die Innenseite der Wände Seidenpapier. Ein Tipp: Wenn du das Seidenpapier zuerst laminierst, kannst du die Folie ohne Falten ankleben. Fixiere oben bei der Laterne noch einen Drahtbügel, damit du die Laterne transportieren und aufhängen kannst. Teste am Schluss deine LED-Laterne im Dunkeln.

Kompetenzen

– Formgebende Verfahren (Trennen, Verbinden) zunehmend selbständig und genau ausführen und üben (TTG 2.D.1, 2b und 5b)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Serie- und Parallelschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Verstärke das Licht, indem du eine 9-Volt-Batterie verwendest und zwei oder drei LEDs in Serie schaltest. Dabei kannst du auch die ideale Mischung für deine Laterne erproben. Teste verschiedene Kombinationen mit gelben, orangen, warmweissen und kaltweissen LEDs. Wenn du eine flackernde LED in die Serieschaltung einbaust, flackern alle LEDs wie eine Kerze.

Material

– Holzwerkstoffplatte, Dicke ca. 12 mm, Seidenpapier, evtl. Laminierfolie

– Batteriekästchen 3 Volt oder 9-Volt-Batterie mit Batterieclip, Schalter, LEDs, evtl. auch flackernde LEDs von Aliexpress (günstig) oder Opitec (Artikel 208590, LED-Candle Light), Widerstand, Acrylglas, Holzleiste

Download Werkidee 22-10 LED-Laterne

22-09 Leuchtkürbis (Halloween-Special 02)

Aufgabenstellung

Entwickle einen leuchtenden Kürbis. Skizziere deinen Kürbis und übertrage ihn auf eine orange Kunststoffplatte. Säge deinen Kürbis mitsamt den Innenformen aus. Erwärme die Kunststoffplatte mit dem Heissluftföhn und forme sie, so dass dein Kürbis eine 3D-Wirkung bekommt. Erstelle aus Polystyrol eine Rückwand, an der du deinen Kürbis fixieren und bei der du die LEDs , den Schalter und die Batterie integrieren kannst. Erstelle den Stromkreis mit den LEDs. Beim Beispiel oben (Bild 4) ist eine Serieschaltung montiert mit zwei pinkfarbenen und einer Kerzenlicht-LED. Diese lässt alle LEDs im Stromkreis flackern, weil sie in Serie geschaltet ist. Montiere nun deinen Kürbis mit kleinen Metallschrauben an die Rückwand und teste deinen leuchtenden Kürbis in der Dunkelkammer.

Kompetenzen

– Formgebende und oberflächenverändernde Verfahren zunehmend selbständig und genau ausführen und üben (TTG 2.D.1, 2b und 5b)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Umschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Baue einen Spezialschalter ein, der zum Beispiel auf Erschütterung oder als Lichtschranke funktioniert. Schaue im Fachhandel, welche Möglichkeiten es gibt und wähle einen entsprechenden Schalter aus.

Material

Polystyrolplatte 2 mm für Halterung, orange Acrylglasplatte oder Polystyrol, LEDs (evtl. Candle-Light-LED von opitec, Artikel 208590) Widerstand, Batterie, Schalter, evtl. Spezialschalter, Schaltdraht

Aufgabenformular zum Herunterladen

22-08 Geisterschloss (Halloween-Special 01)

Aufgabenstellung

Entwickle ein Geisterschloss. LED-Leuchtbänder beleuchten dabei die Landschaft und die beweglichen Figuren. Plane dein Geisterschloss und säge die benötigten Teile aus einer Holzplatte zu. Erstelle den Sockel mit Holzleisten, so dass du die mittleren Platten später einschieben kannst. Nun erstellst du den Stromkreis mit den LED-Leuchtbändern, dem Schalter und dem Anschlusskabel. Teste deine Beleuchtung.

An die mittleren Platten montierst du nun Figuren, die sich durch Schnurzug bewegen lassen. Teste mögliche Bewegungen und baue sie nachher in dein Geisterschloss ein. Führe nun dein Geisterschloss in der Dunkelkammer vor.

Kompetenzen

  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere LED-Leuchtbänder) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)
  • Zu ausgewählten Funktionen spielerisch Konstruktionen erfinden können; (TTG 2.B 1b4)

Tüftelidee

  • Verwende statt dünner Schnur zum Teil Gummikordeln, so dass deine Figuren wieder von selber an den Ausgangspunkt zurück gezogen werden. Tüftle, bis alles gut funktioniert.

Material

Holzwerkstoff-Platten, z.B. MDF, Dicke ca. 8 mm, Holzleisten, LED-Leuchtbänder oder andere LED-Bauteile, Schalter, Kabel, Buchse und Netzgerät.

Acrylglas, dünne Schnur, dünne Gummikordeln, Ringschrauben, Rundstäbe, div. Kleinmaterial aus dem Werkstofflager

Download Werkidee Geisterschloss
