werkideen_lngzxy Holzaufgabe, Metall, Recycling, Tüfteln, Werkidee

24-08 Eule mit Federkleid (Eulen-Spezial 03)

Aufgabenstellung

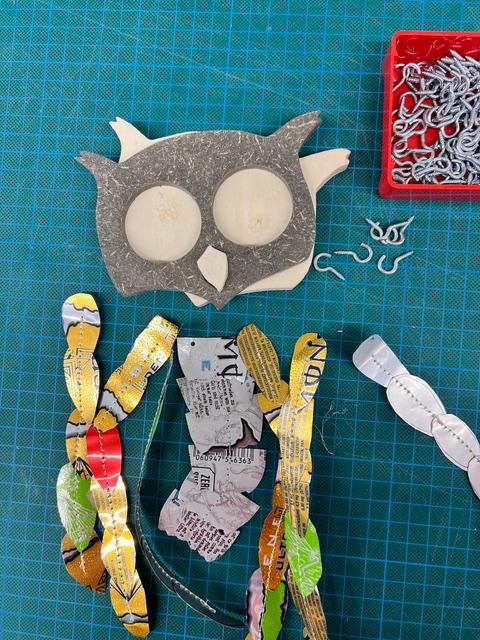

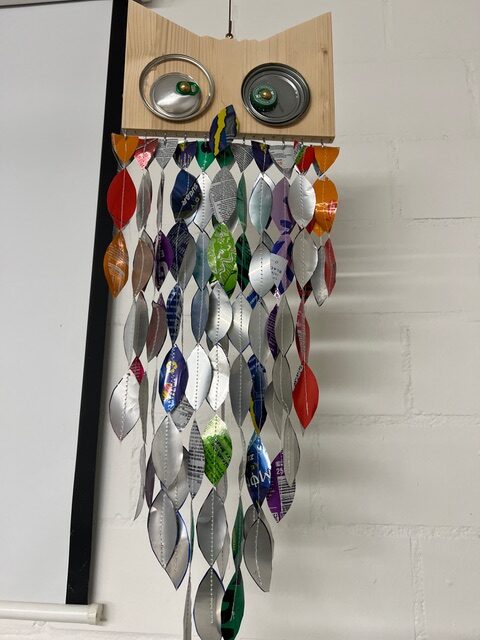

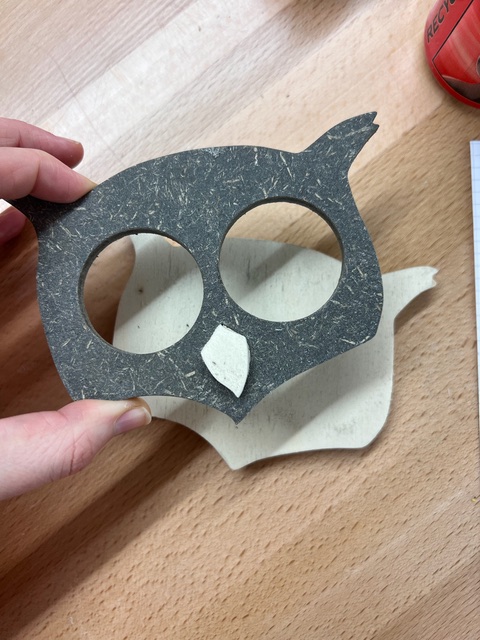

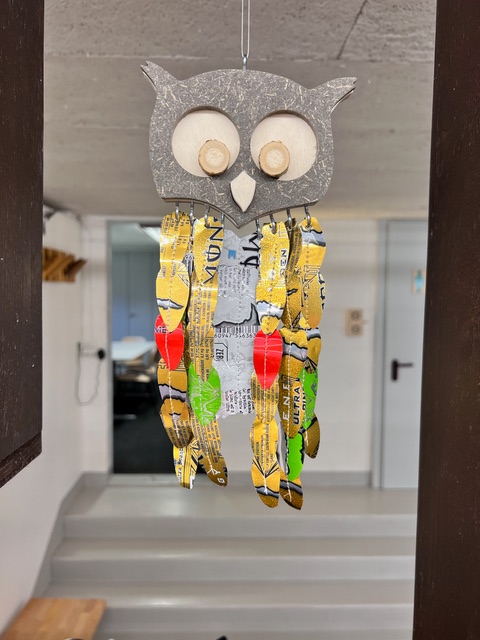

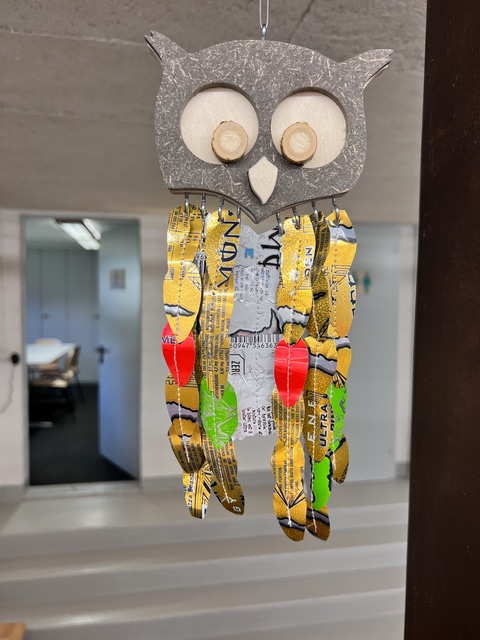

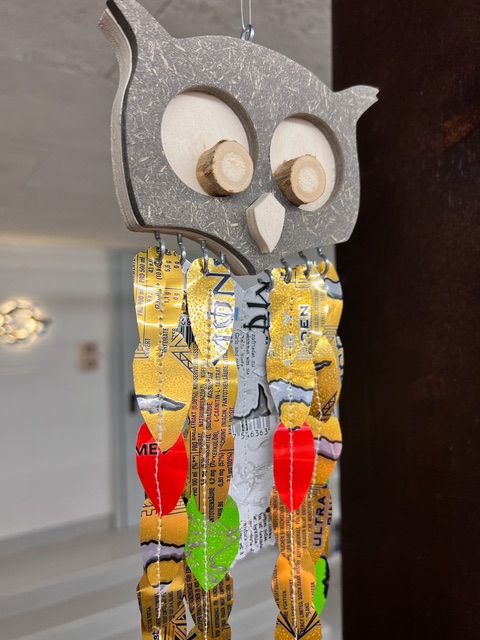

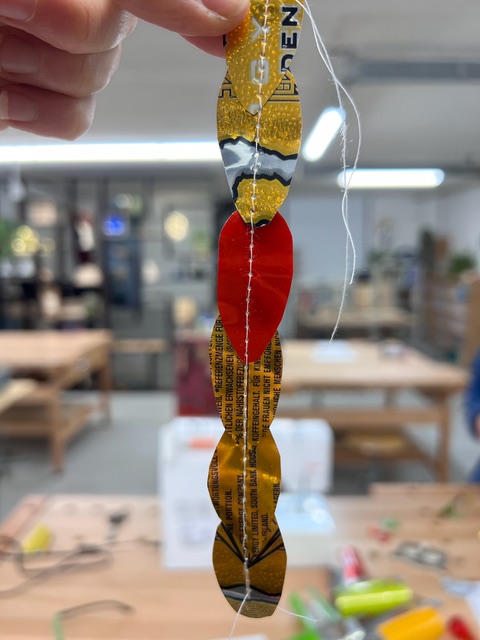

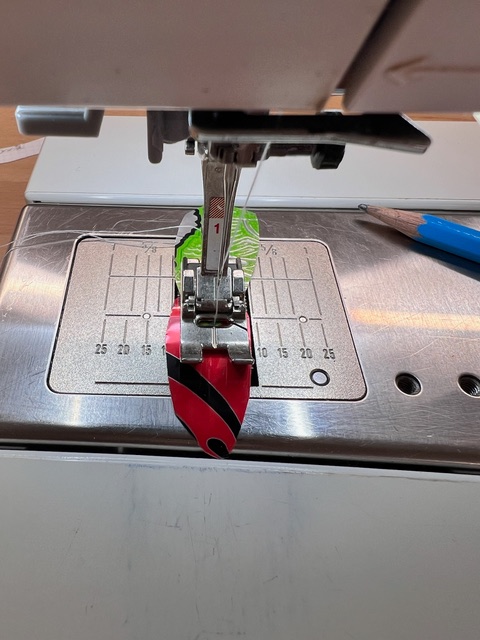

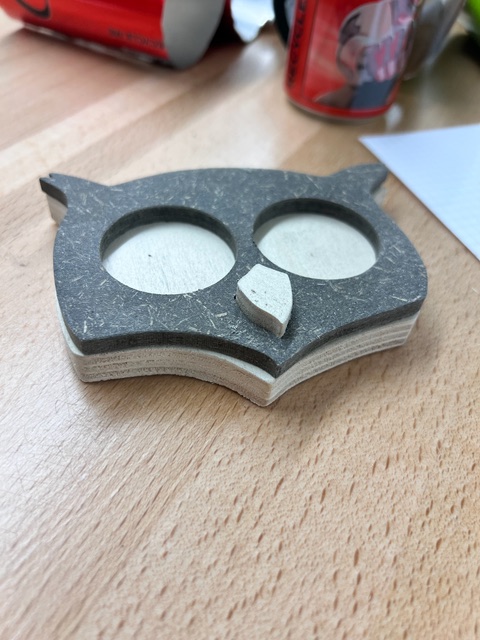

Entwickle eine Eule mit einem Federkleid aus Aluminiumblech. Skizziere zuerst deine Eule und säge dann den Kopfteil aus Holz aus. Schneide nun mit einer Schere Aluminiumdosen auf, zeichne die Federn auf und schneide sie aus. Die Federbahnen kannst du mit der Nähmaschine problemlos vernähen.

Montiere kleine Hakenschrauben am Kopfteil deiner Eule und hänge deine Federbahnen ein. Stelle weitere Federbahnen her und hänge sie an, bis du mit dem Federkleid deiner Eule zufrieden bist. Hänge deine Eule am Schluss an einer Schnur auf.

Kompetenzen

  • Die Verfahren Sägen, Schneiden und Nähen mit zunehmender Selbstständigkeit und Genauigkeit ausführen und das Tempo steigern können; (TTG.2D 1 1b)
  • Die formalen, funktionalen und konstruktiven Bedingungen der Aufgabenstellung berücksichtigen und für die Planung des eigenen Prozesses und Produkts verwenden können (z.B. Skizze, Plan, Arbeitsablauf, Schnittmuster, Modell); (TTG 2.A 3b)

Tüftelidee

  • Montiere die Pupillen so, dass du sie verstellen kannst.  Fixiere dazu auf der Rückseite des Kopfes auf der Höhe der Augen zwei grosse Unterlagscheiben und klebe in die Holz-Pupillen Supermagnete ein.
  • Erweitere deine Eule mit leuchtenden Augen wie bei Aufgabe 24.06

Material

Sperrholzplatte, MDF-Platte oder andere Holzwerkstoffe, Aluminiumdosen in diversen Farben, Hakenschrauben, evtl. grosse Unterlagscheiben und Supermagnete.

Download Werkidee Eule mit Federkleid

24-08EulemitFederkleid3Download
werkideen_lngzxy Kunststoff, Recycling, Spicken, Spielen, Tüfteln, Werkidee

23-05 Leichtball-Spicker (Spicker-Spezial 01)

Aufgabenstellung

Entwickle aus einer PET-Flasche und aus Elektrikerrohren einen Spicker für einen Styropor- oder Pingpong-Ball. Schneide eine PET-Flasche sorgfältig auf. Säge beim Elektrikerrohr mit Durchmesser 20 mm ein ca.10 cm langes Stück ab und verdicke den vordersten Teil mit Malerabdeckband, so dass das Rohr richtig gut im Hals der PET-Flasche fixiert ist. Säge ein 20 cm langes Stück ab vom 16 mm-Rohr, platziere es im dickeren Rohr, so dass es ca. 3 cm oben in die PET-Flasche ragt und bohre unten zwei Löcher, eins für die Schraube als Stopper und eines etwas weiter unten für das Rundelastik. Fixiere die Schraube mit einer Stoppmutter, ziehe das Gummiband durch das untere Loch und fixiere es am Hals der PET-Flasche. Teste deinen Leichtball-Spicker und verändere evtl. die Spannung beim Rundelastik, bevor du den Knoten richtig festziehst.

Kompetenzen

  • Funktions- und Konstruktionsprinzipien von Objekten aus dem Bereich Spiel und Freizeit erkennen und für eigene Umsetzungen nutzen können (z.B. Geschicklichkeitsspiel, technisches Spielzeug, Sportgerät); (TTG 2.B 1d3)
  • Ideen und Informationen sammeln und nach eigenen Kriterien ordnen können; (TTG 2.A 1b)

Tüftelideen

– Starte einen Mini-Tüftelwettbewerb: Wessen Ball-Spicker funktioniert am bestens? Und wer kann mit seinem Ball-Spicker am besten Ziele treffen?

– Erweitere die PET-Flasche mit einem Trichter, so dass du die Bälle besser auffangen kannst.

Material

PET-Flaschen, Elektrikerrohre mit ø 20 und 16 mm, Metallschraube, z.B M3 x 30 mm, Stoppmutter, Gummibänder oder Rundelastik, Styropor- oder Pingpongball, evtl. Draht

Download Werkidee Leichtball-Spicker

23-05Leichtball-SpickerDownload
werkideen_lngzxy Gebrauchsgegenstand, LED, Recycling, Tüfteln, Werkidee

22-06 Abstand-Monster

Aufgabenstellung

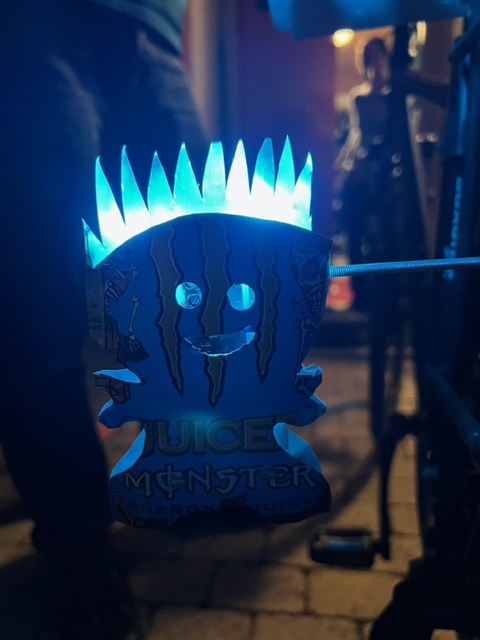

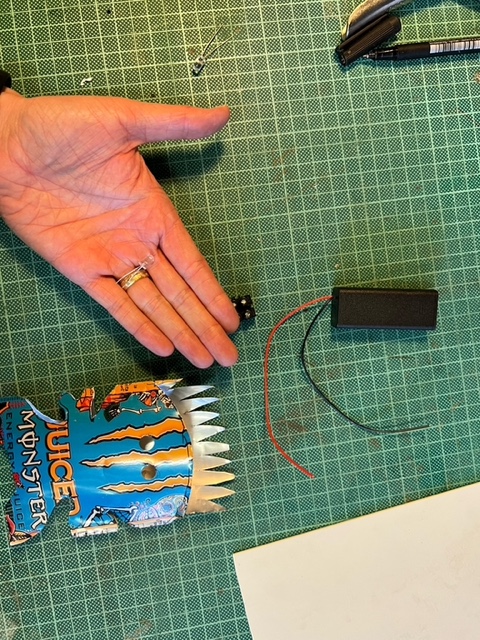

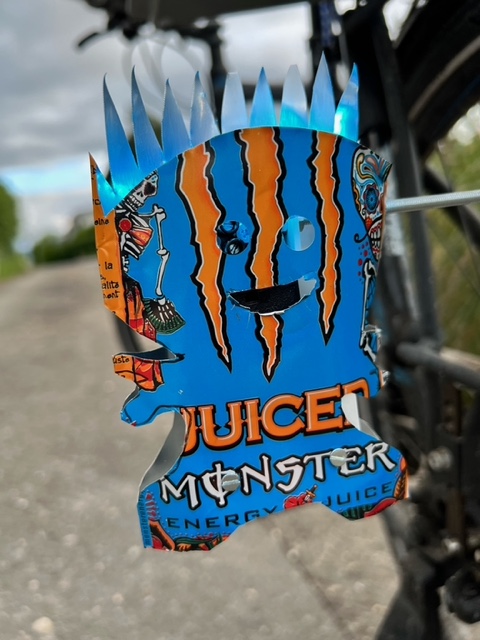

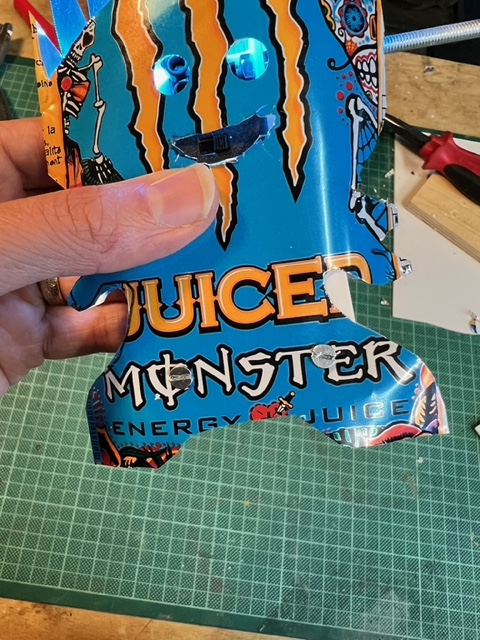

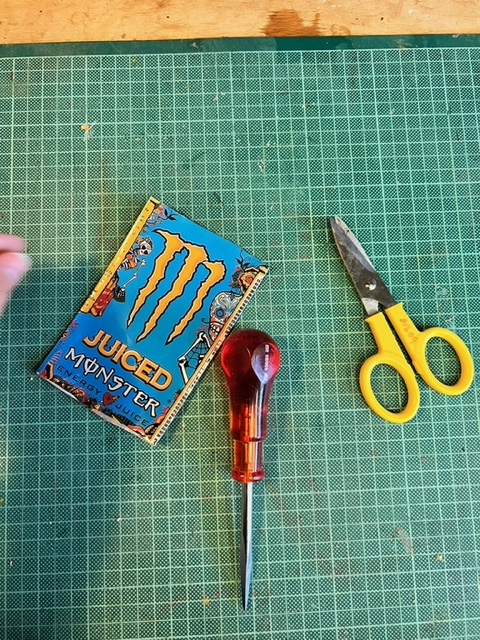

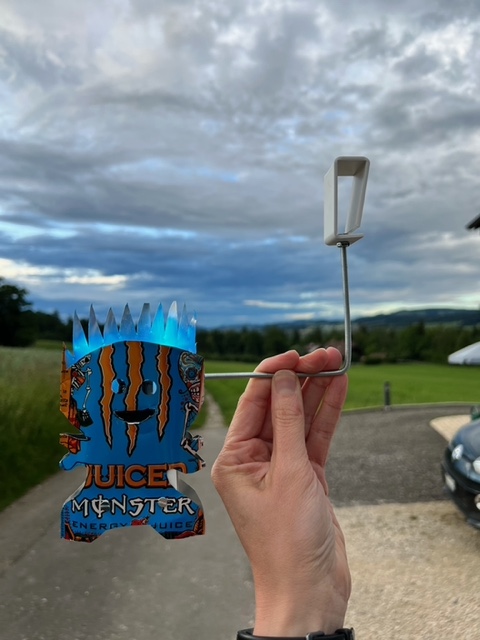

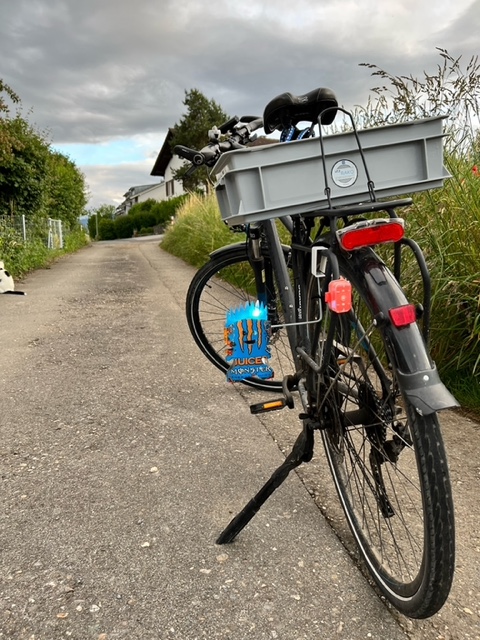

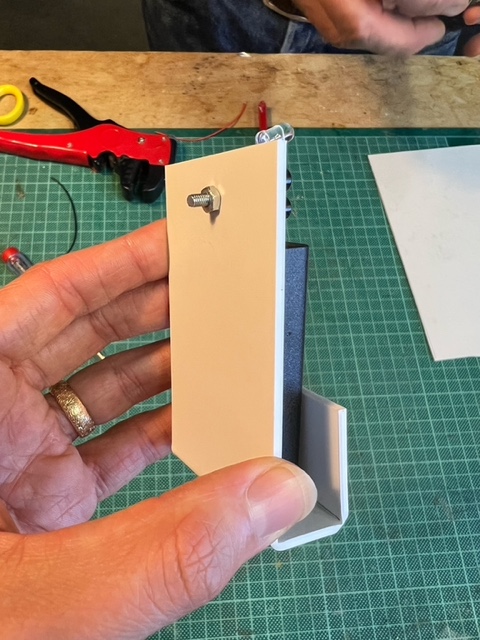

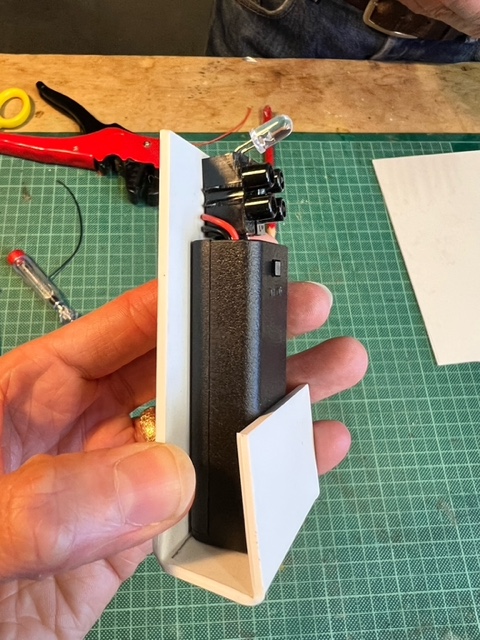

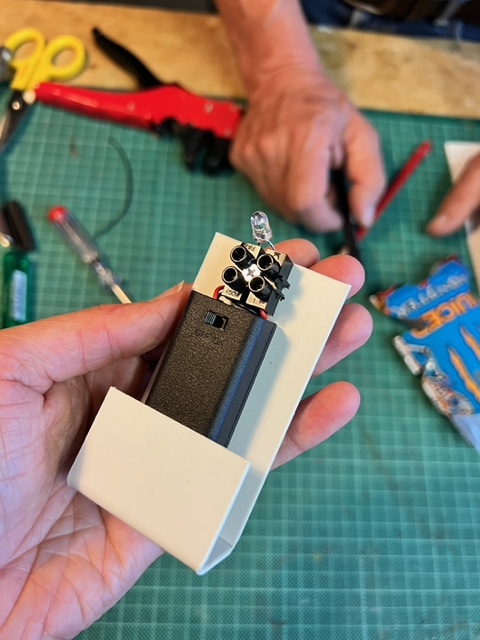

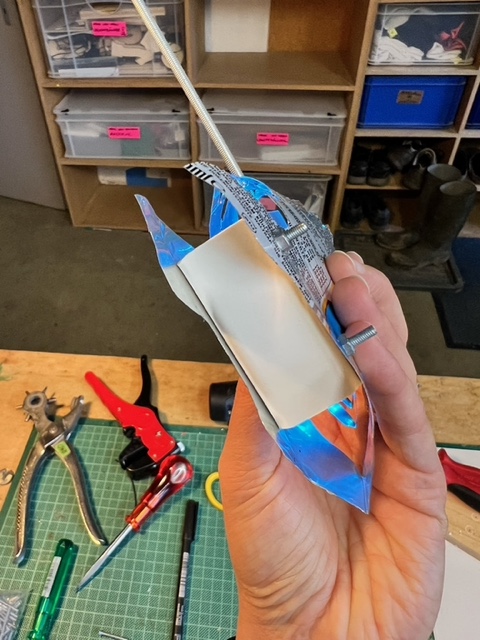

Entwickle ein Abstand-Monster für dein Fahrrad. Es soll an deinem Fahrrad montiert werden können und mithelfen, dass andere Verkehrsteilnehmer:innen nicht zu nahe an deinem Fahrrad vorbei fahren. Die Aufgabe kann ganz verschieden gelöst werden. Hier wird das Monster aus einer Alubüchse zugeschnitten. Dazu wird der Boden und der Deckel weggeschnitten. Im Innern wird eine Halterung aus Polystyrol festgeschraubt, die das Batteriekästchen und die LED fixiert. Für die Fixierung am Gepäckträger wird nochmals eine Halterung aus Polystyrol entwickelt. Die Verbindung zum Monster erfolgt mit einem gebogenen Gewindestab, der mit Stoppmuttern an den beiden Halterungen angeschraubt werden kann.  Achte darauf, dass dein Monster gut am Fahrrad montiert ist, verwende zur Sicherung evtl. auch noch Kabelbinder.

Kompetenzen

  • Zu ausgewählten Funktionen spielerisch Konstruktionen erfinden können; (TTG 2.B 1b4)
  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere Umgang mit Leuchtdioden) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)

Tüftelidee

Baue zusätzlich einen beweglichen Teil bei deinem Monster ein, der beim Fahren leicht wippt und so noch besser zu sehen ist. Verwende zum Beispiel eine Stahlfeder, an der ein kleiner beweglicher Teil montiert wird.

Material

Aluminium-Büchse, Polystyrolplatte Dicke 2 mm, LED, evtl. Widerstand, Kabel, Schalter, Batteriehalterung (evtl. mit eingebautem Schalter, z.B. OPITEC, Artikel Nr. 211838), Lüsterklemme, Gewindestab M4, Sicherungsmuttern (Stoppmuttern) M4

Download PDF Abstand-Monster

22-06Abstand-MonsterDownload
werkideen_lngzxy Metall, Recycling, Tüfteln, Werkidee

22-04 Federtier

Eine Werkidee aus dem Grundkurs Metall Zyklus 2

Aufgabenstellung

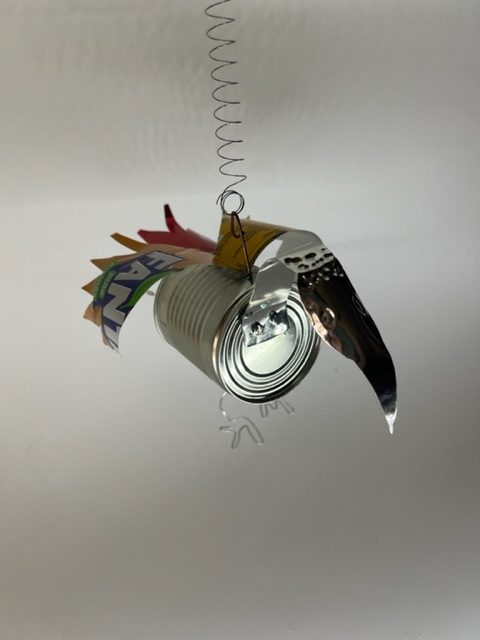

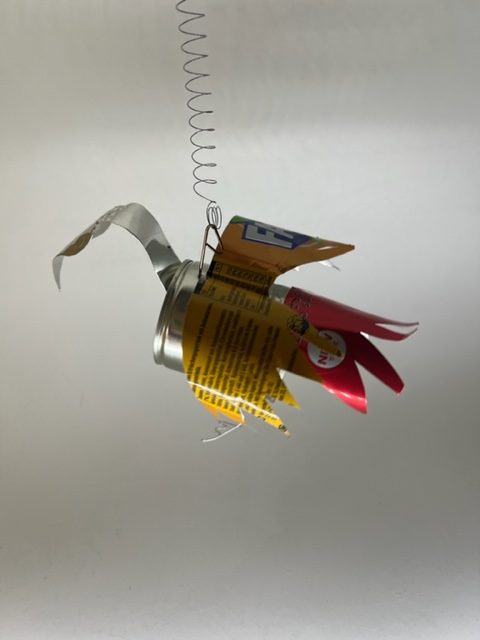

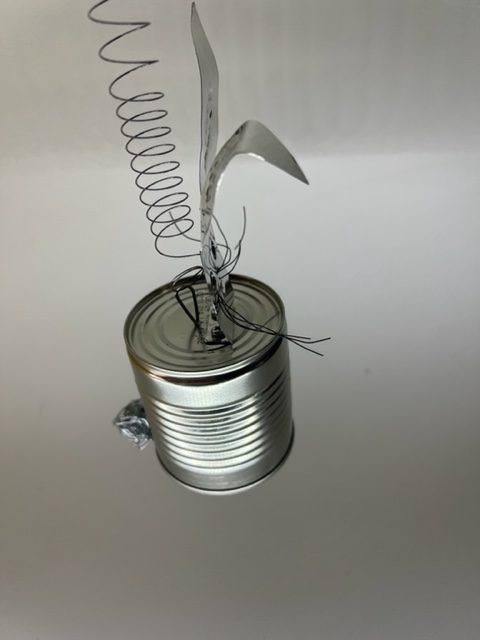

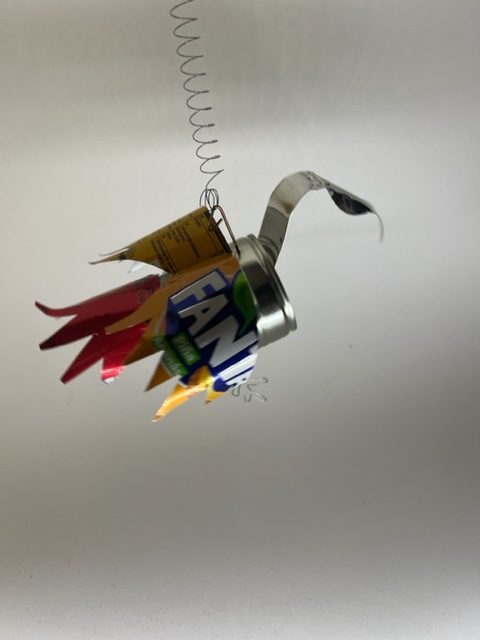

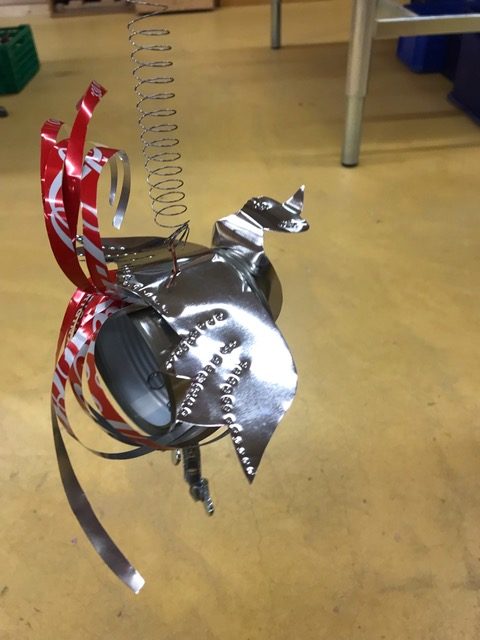

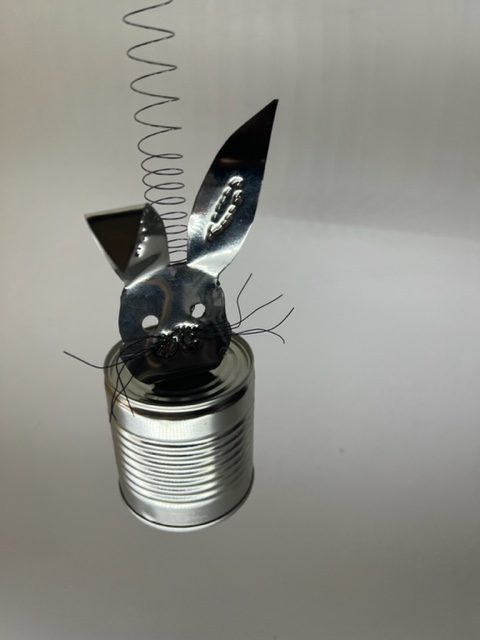

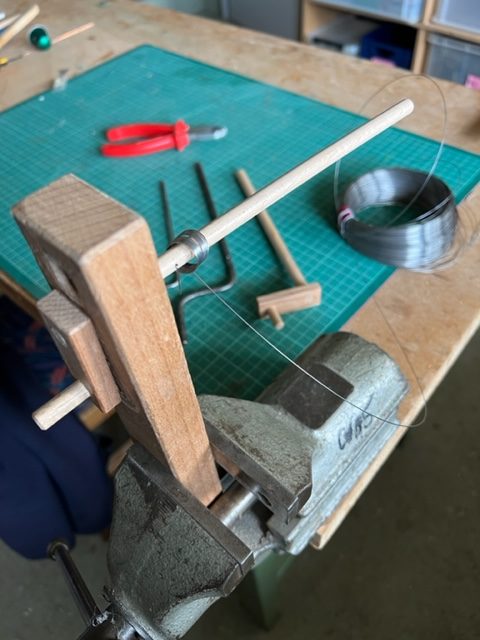

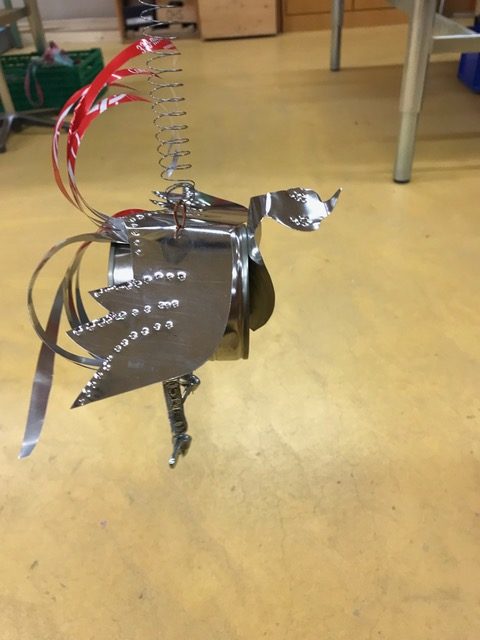

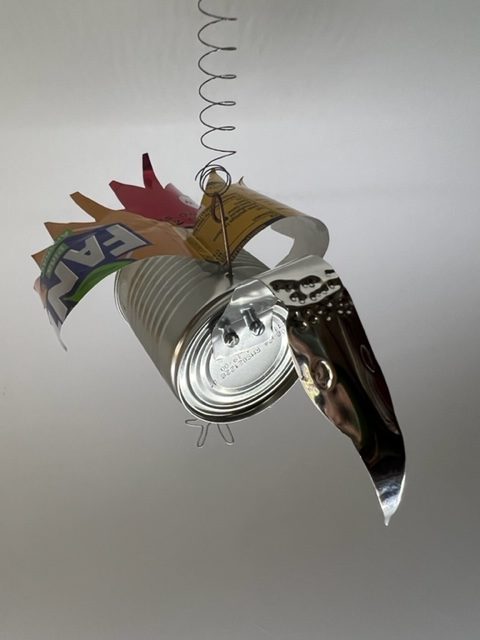

Entwickle aus Recyclingmaterial (z.B. Blech- und Alubüchsen) und Draht ein Tier, das sich an einer Feder auf und ab bewegt. Plane zuerst dein Tier, schneide die benötigten Teile zu und füge sie mit Schrauben, Blindnieten und/oder Draht. Wickle mit einer Federdrehhilfe (Bild unten) eine passende Feder aus Stahldraht. Für ein leichtes Tier brauchst du eine Feder mit dünnem Federstahl-Draht oder mit grossem Durchmesser, für ein schweres Tier eine mit dickerem Federstahl-Draht oder kleinerem Durchmesser. Experimentiere, bis du eine Feder gefunden hast, die für dein Tier passt. Montiere eine Aufhängung aus Draht am Tier und fixiere dort deine Feder.

Kompetenzen

  • Die Verfahren Schneiden, Umformen und Fügen mit zunehmender Selbstständigkeit und Genauigkeit ausführen und das Tempo steigern können (insbesondere Weissblech, Draht; (TTG.2D 1 1b)
  • Materialien unterscheiden und ausgewählten Entsorgungsgruppen zuordnen können (insbesondere Weissblech, Aluminiumblech); (TTG 3B 2 b)

Tüftelidee

Verwende farbige Bleche von bedruckten Büchsen als Gestaltungselement. Beachte, dass sich Aluminium nicht weichlöten lässt, diese Teile musst du mit Metallschrauben oder mit Blindnieten verbinden.

Material

Metall-Recyclingteile (Büchsen aus Weissblech oder Aluminium), Eisendraht, Federstahl-Draht , Blindnieten, Metallschrauben

Download PDF Federtier

22-04FedertierDownload
werkideen_lngzxy Kunststoff, Recycling, Tüfteln, Werkidee

21-09 Velo-Windrad

Aufgabenstellung

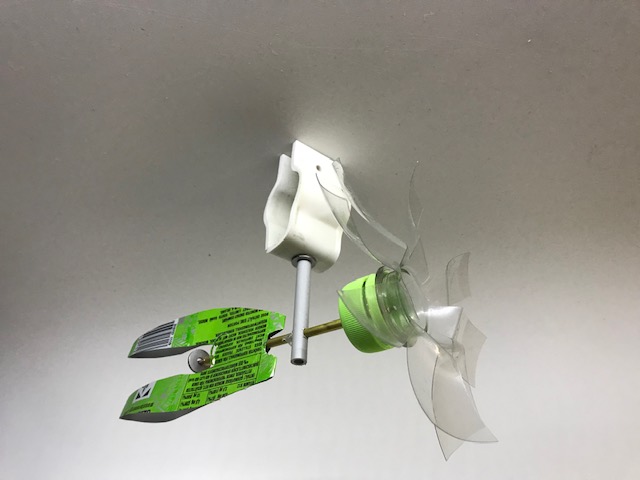

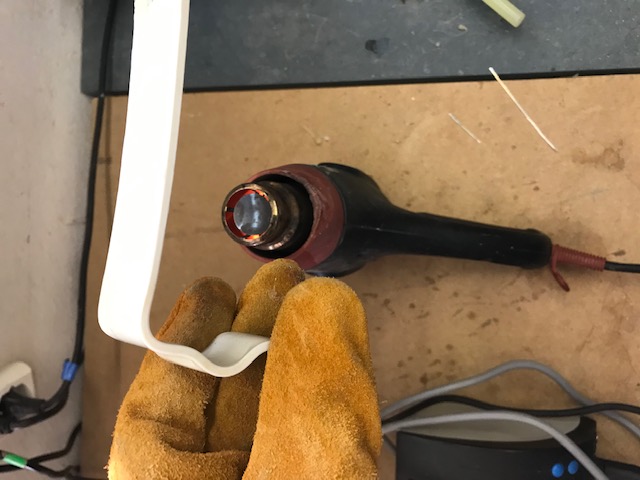

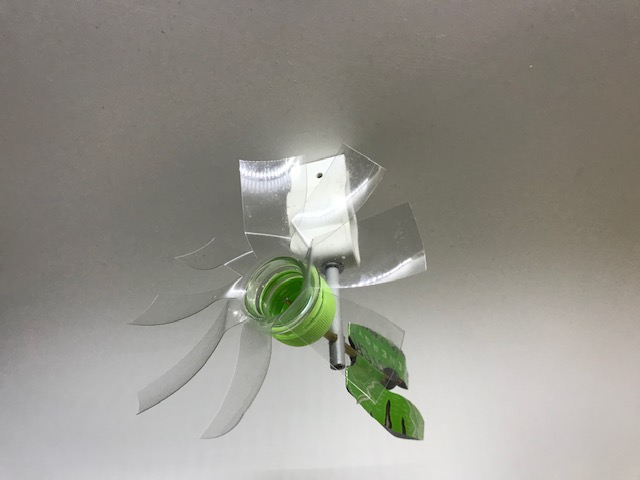

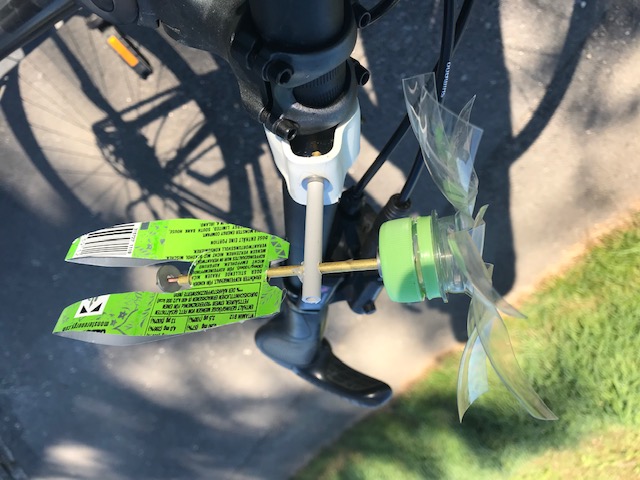

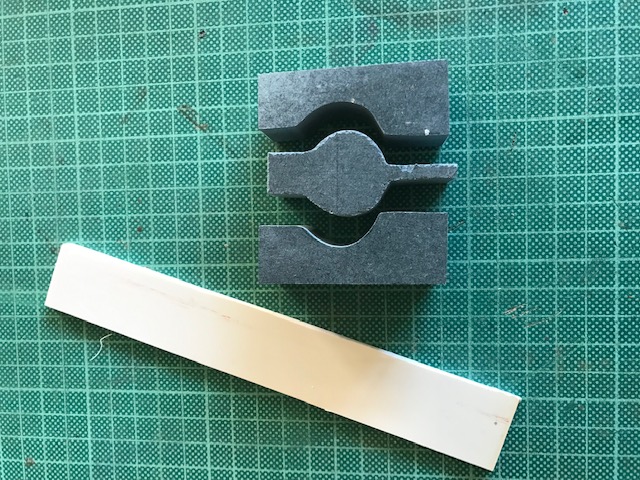

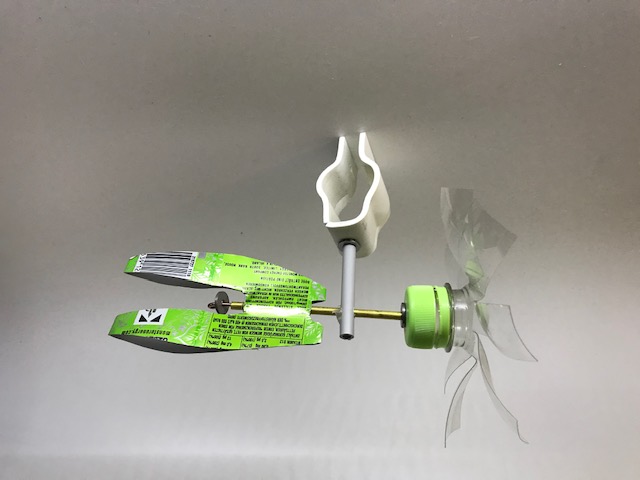

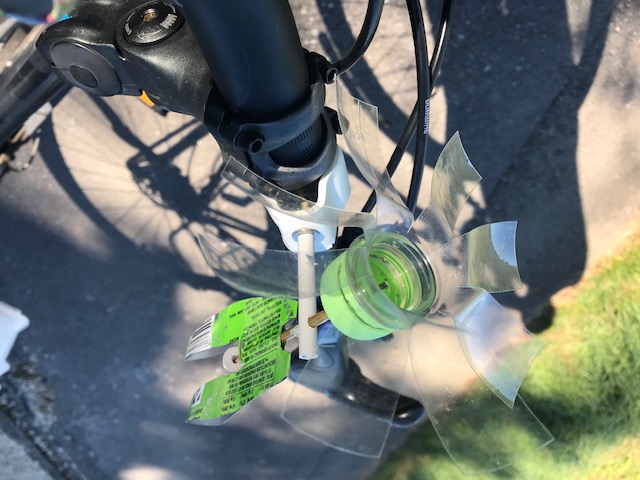

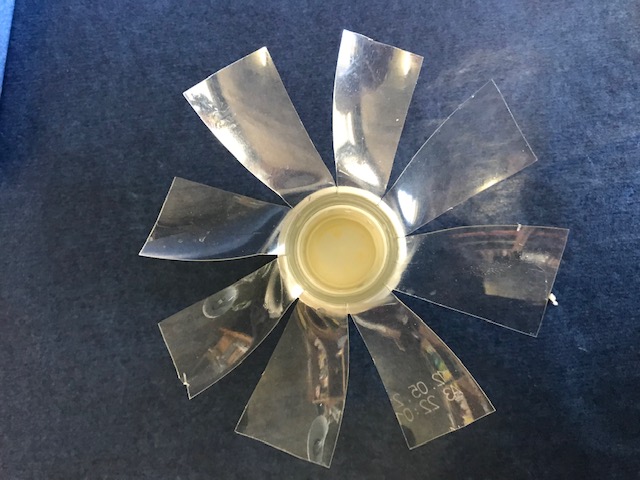

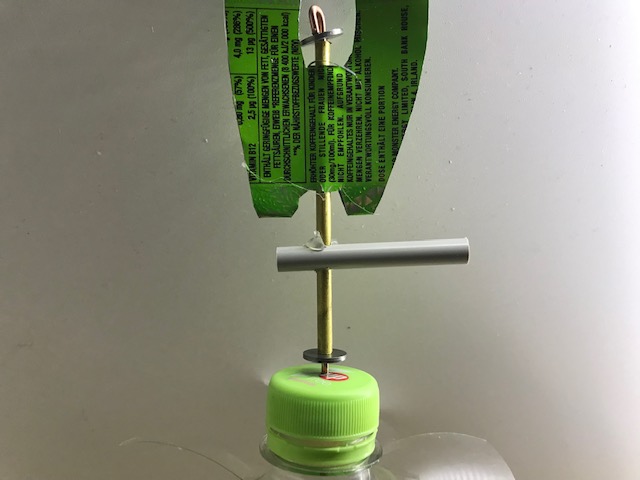

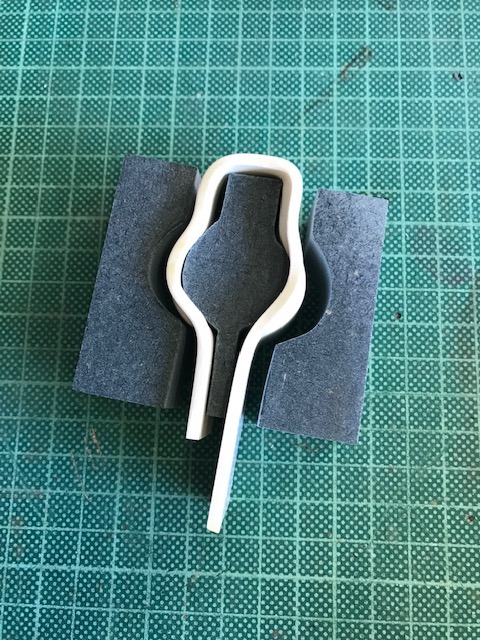

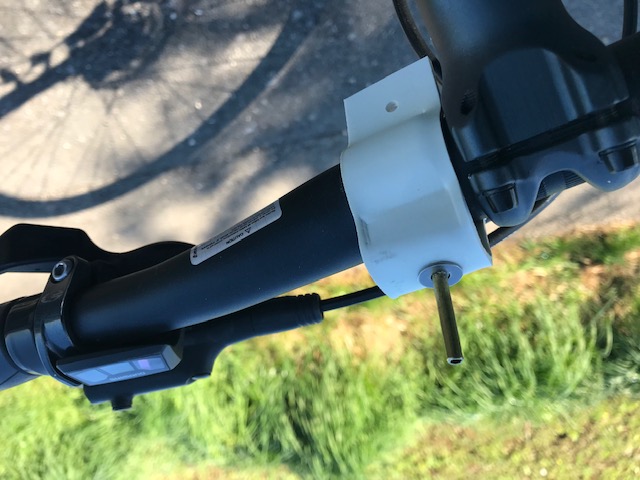

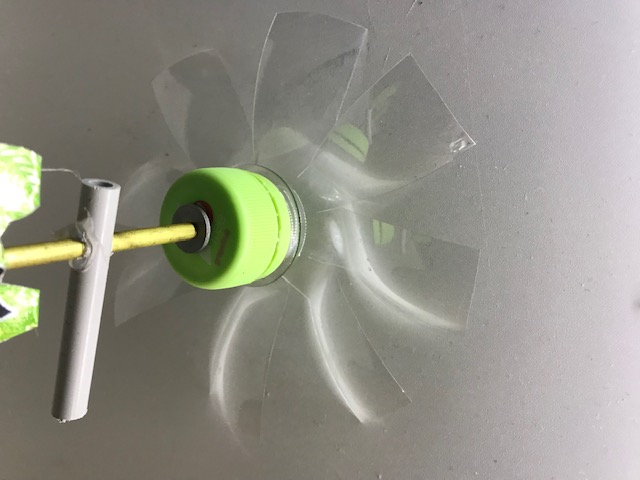

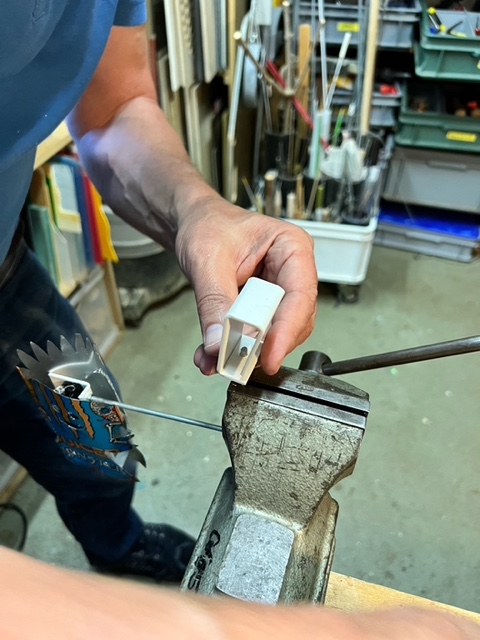

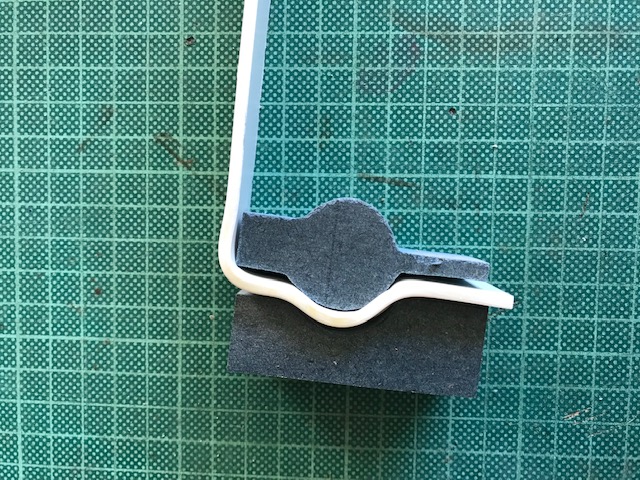

Entwickle ein Windrad, das auf deinem Velo montiert wird. Konstruiere zuerst das Windrad. Schneide eine 5dl-PET-Flasche zu und biege die 8 Flügelteile gemäss Bild unten. Stecke den PET-Flaschendeckel auf einen Schweissstab und führe diesen durch ein Messingröhrchen. Fixiere das Messingröhrchen in einem dickeren Kunststoffrohr und klebe es fest. Biege den Schweisstab hinten um, dass er nicht mehr heraus rutschen kann. Schneide eine  Windfahne zu und klebe sie am Rohr fest. Für die Halterung konstruierst du eine kleine Lehre. Wärme den Kunststoffstreifen mit dem Heissluftföhn und biege ihn mit deiner Lehre in die gewünschte Form. Nun kannst du oben in der Halterung ein Loch bohren und einen Rundstab einsetzen, so dass du dein Windrad aufstecken kannst. Teste dein Windrad nun auf einer Probefahrt.

Kompetenzen

  • Die Erfahrungen zu Windkraft an einem einfachen Beispiel umsetzen können; (TTG 2.B 1b5)
  • Eine Aufgabenstellung erfassen, Ideen und Informationen sammeln und nach eigenen oder vorgegebenen Kriterien ordnen können; (TTG 2.A 1b)

Tüftelidee

  • Vermindere die Reibung bei deinem Windrad, so das es noch schneller drehen kann. Unterlagscheiben und Öl an den richtigen Stellen helfen.
  • Gestalte die Flügel deines Windrads mit Acrylfarbe, Klebepunkten oder Selbstklebefolie, so dass beim Fahren ein interessantes Muster entsteht.

Material

  • 5 dl-PET-Flasche, Schweisstab ø 2mm, Messingrohr ø 4 mm, Kunststoffrohr ø ca. 8 mm, Polystyrol-Streifen Dicke 3 mm, MDF-Platte für die Lehre
  • Klebepunkte, Acrylfarbe und/oder Selbstklebefolie

PDF Aufgabenstellung

21-09Velo-WindradDownload
