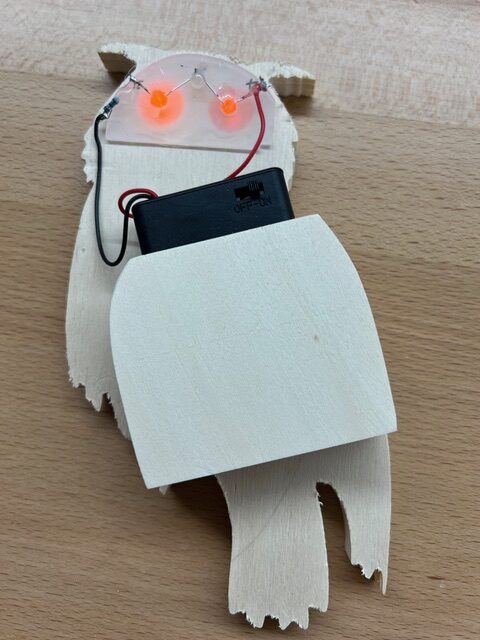

22-08 Geisterschloss (Halloween-Special 01)

Aufgabenstellung

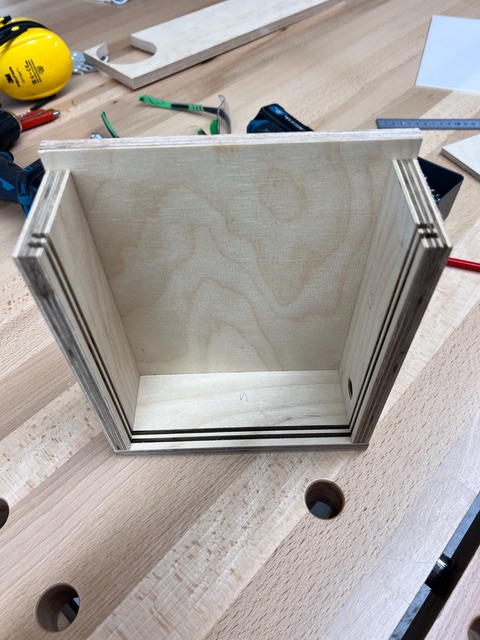

Entwickle ein Geisterschloss. LED-Leuchtbänder beleuchten dabei die Landschaft und die beweglichen Figuren. Plane dein Geisterschloss und säge die benötigten Teile aus einer Holzplatte zu. Erstelle den Sockel mit Holzleisten, so dass du die mittleren Platten später einschieben kannst. Nun erstellst du den Stromkreis mit den LED-Leuchtbändern, dem Schalter und dem Anschlusskabel. Teste deine Beleuchtung.

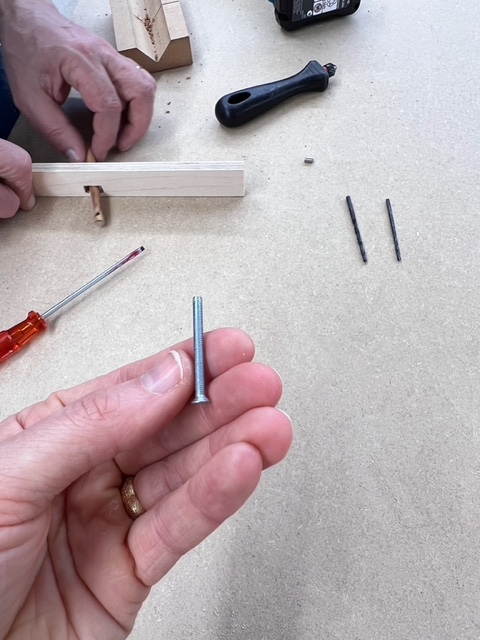

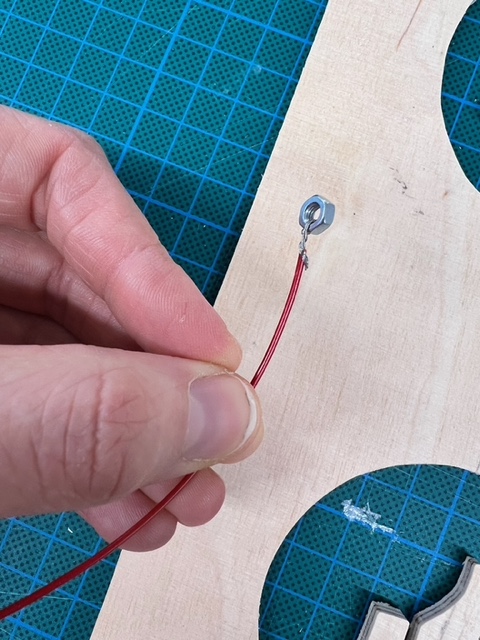

An die mittleren Platten montierst du nun Figuren, die sich durch Schnurzug bewegen lassen. Teste mögliche Bewegungen und baue sie nachher in dein Geisterschloss ein. Führe nun dein Geisterschloss in der Dunkelkammer vor.

Kompetenzen

  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere LED-Leuchtbänder) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)
  • Zu ausgewählten Funktionen spielerisch Konstruktionen erfinden können; (TTG 2.B 1b4)

Tüftelidee

  • Verwende statt dünner Schnur zum Teil Gummikordeln, so dass deine Figuren wieder von selber an den Ausgangspunkt zurück gezogen werden. Tüftle, bis alles gut funktioniert.

Material

Holzwerkstoff-Platten, z.B. MDF, Dicke ca. 8 mm, Holzleisten, LED-Leuchtbänder oder andere LED-Bauteile, Schalter, Kabel, Buchse und Netzgerät.

Acrylglas, dünne Schnur, dünne Gummikordeln, Ringschrauben, Rundstäbe, div. Kleinmaterial aus dem Werkstofflager

Download Werkidee Geisterschloss

22-08GeisterschlossDownload
werkideen_lngzxy LED, Licht und Schatten, Papier/Karton, Spielen, Werkidee

22-05 Heimkino

Aufgabenstellung

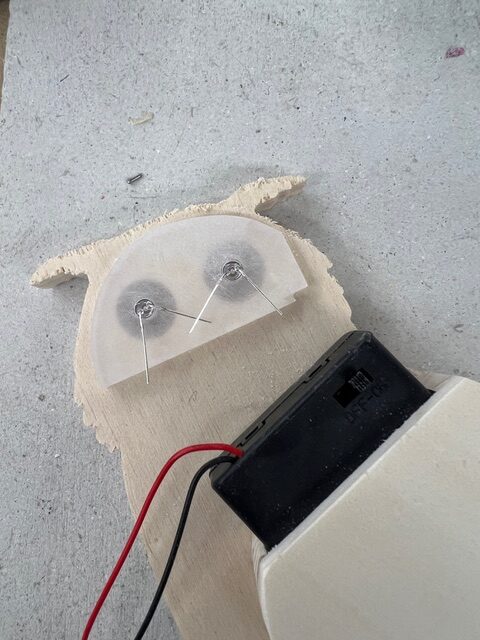

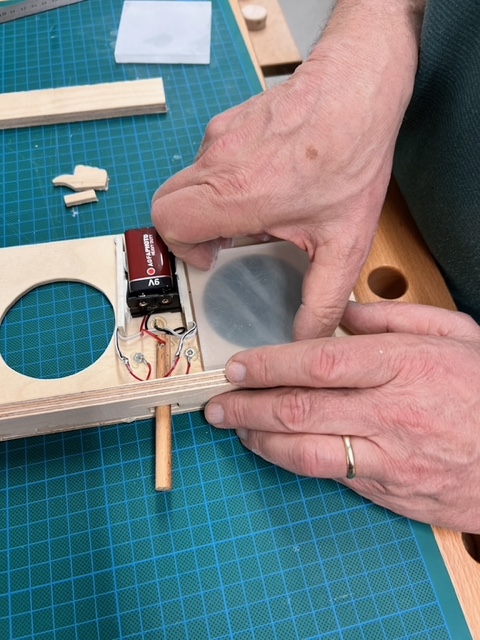

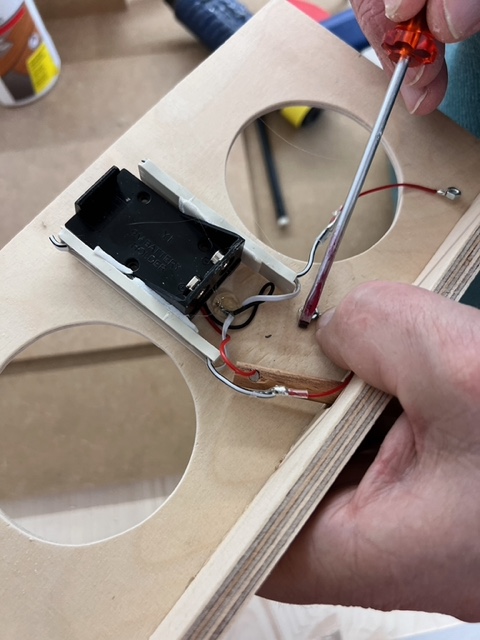

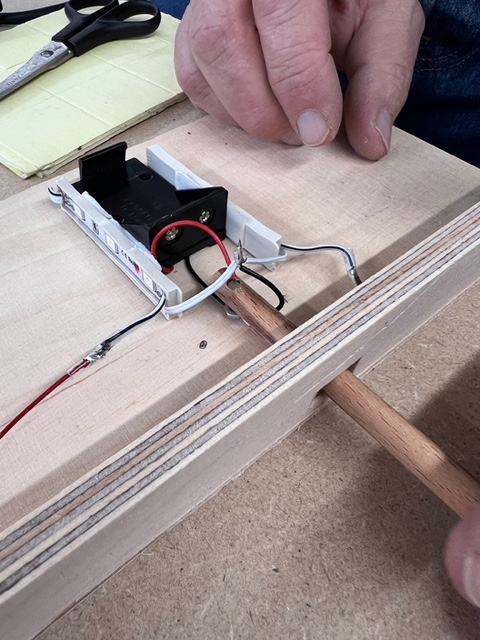

Entwickle ein Heimkino mit einem spannenden „Film“, den du vorführen kannst. Schneide zwei Rohre zurecht und säge sie mit einer kleinen Säge auf. Nimm  eine geeignete Schachtel und schneide dort einen Einschnitt auf beiden Seiten. Montiere auf der Aussenseite deine Kartonrohre. Schneide ein Filmband zu und montiere es an zwei Rundholzstäben. Entwirf ein „Drehbuch“ für deinen Film und zeichne dann die einzelnen Abschnitte auf dein Filmband. Teste deinen Film und verbessere evtl. deine Rundhölzer, so dass der Film gut durchläuft. Montiere vorne in der Schachtel einen Stromkreis mit Batteriekästchen und einem weissen LED. Fixiere die LED und das Batteriekästchen mit Sperrholzleisten und führe deinen „Film“ in der Dunkelkammer vor.

Kompetenzen

  • Zu ausgewählten Funktionen spielerisch Konstruktionen erfinden können; (TTG 2.B 1b4)
  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere Umgang mit Leuchtdioden) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)

Tüftelidee

Baue eine zweite Filmrolle und zeichne dort einen interessanten Lehrfilm über ein Thema, das du besonders gut kennst und bei dem du dein Wissen an die anderen weiter geben kannst.

Material

Kartonschachtel, Kartonrohre, grosses Zeichnungspapier, Rundholzstäbe ø ca. 15 mm, LED, Batteriekästchen 3 Volt mit Schalter, Lüsterklemme, Sperrholzleisten

Download 22-05 Heimkino

22-05HeimkinoDownload

werkideen_lngzxy Holzaufgabe, Kunststoff, LED, Licht und Schatten, Werkidee

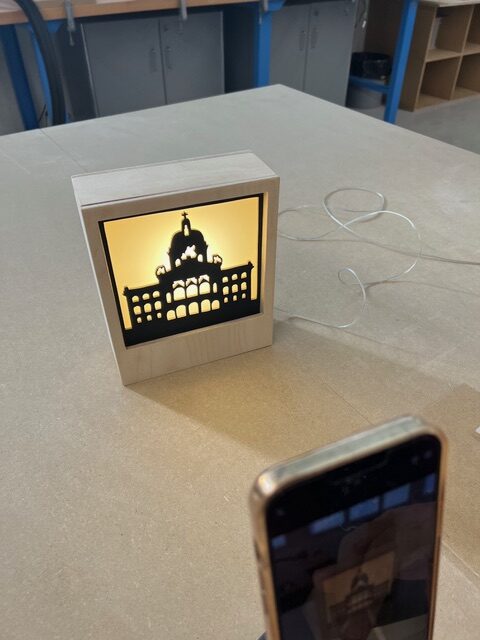

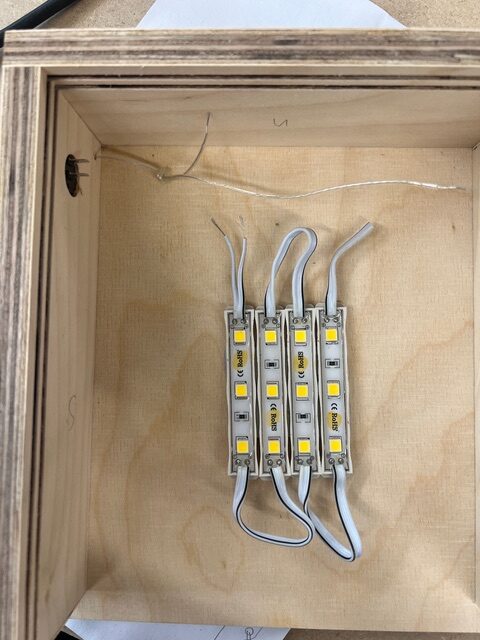

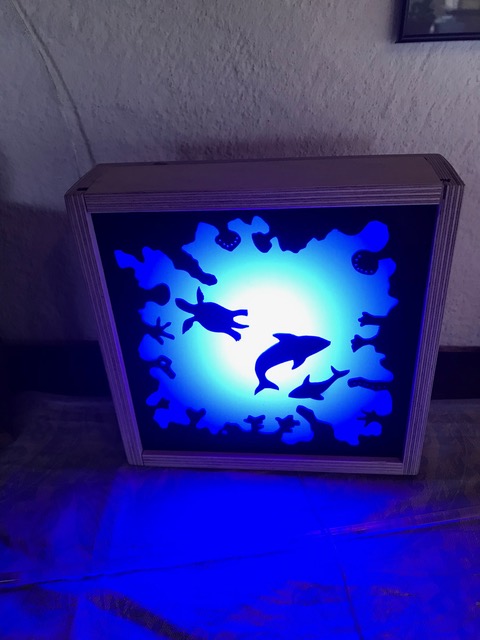

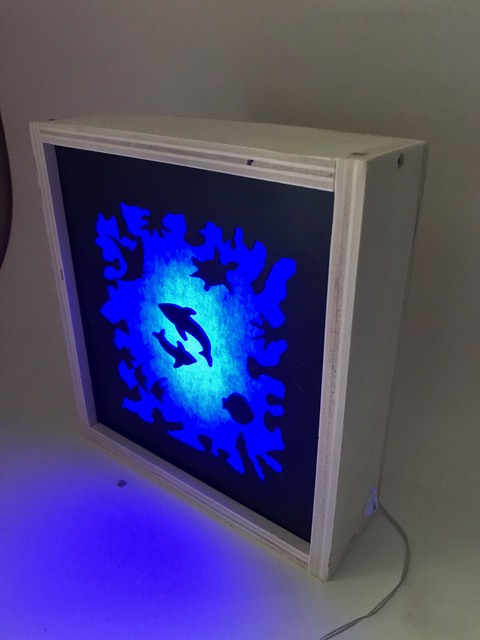

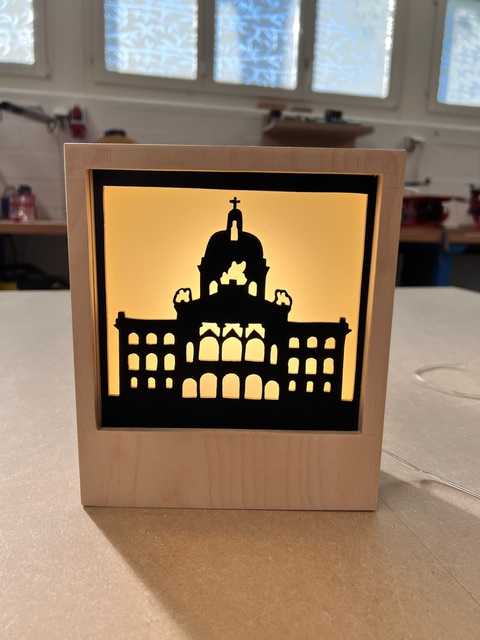

22-03 Panorama-Box

Aufgabenstellung

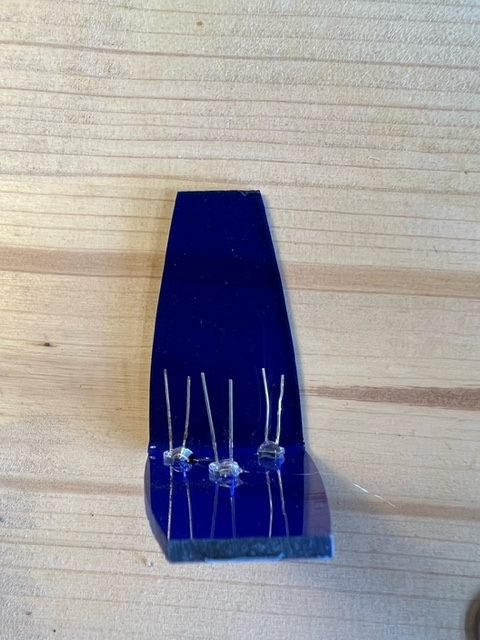

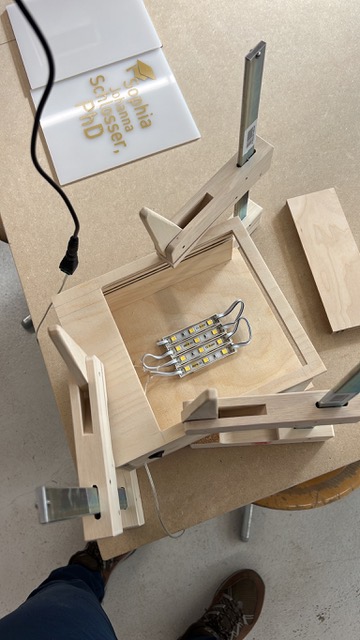

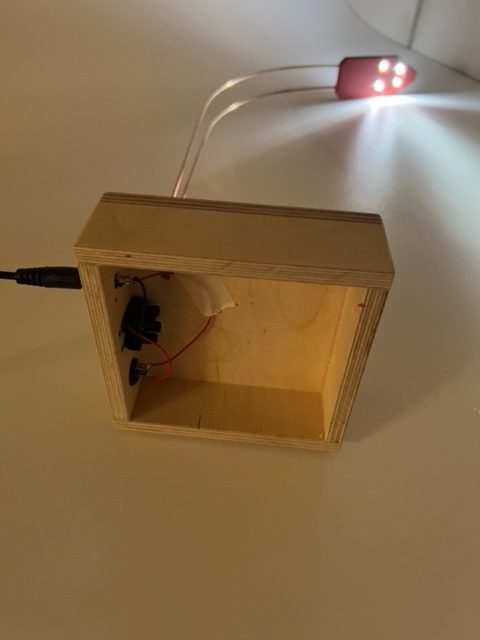

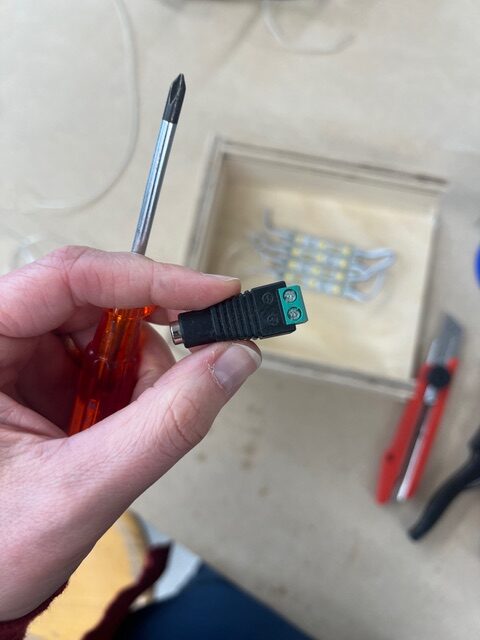

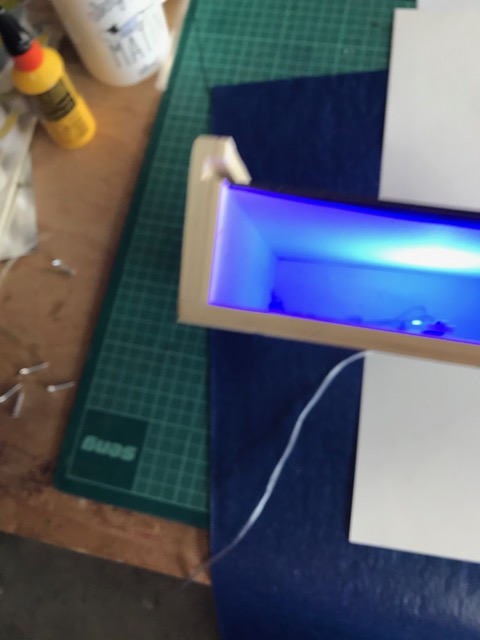

Entwickle eine Box, mit der du ein Panorama beleuchten kannst. Säge die Teile zu und baue die Box zusammen. Plane die Beleuchtung für dein Panorama und trage die benötigten Teile zusammen. Erstelle den Stromkreis mit Leuchtband, Schalter und Anschlussbuchse. Plane nun punktuell und passend für dein Panoramabild LEDs ein, die deine Szenerie noch zusätzlich beleuchten. Die Lötstellen des Leuchtbands kannst du als Anschlussstelle verwenden, beachte dabei die Spannung und somit die zu verwendenden Widerstände für deine LEDs.

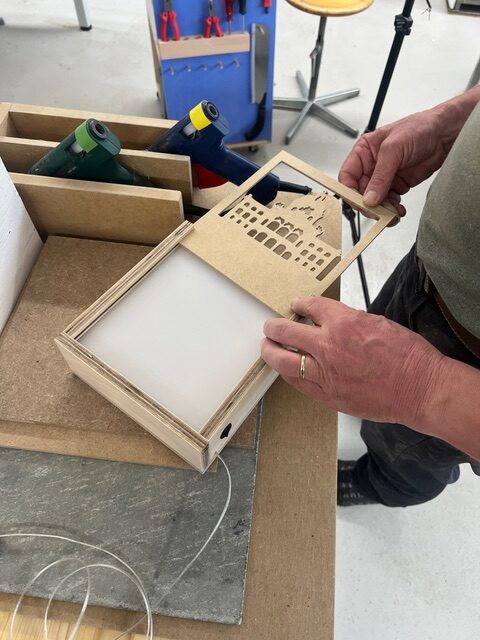

Säge nun dein Panorama zu und montiere es auf der Innenseite des Deckels deiner Box. Teste dein Panorama-Bild in der Dunkelkammer.

Kompetenzen

  • Das Verfahren Sägen mit zunehmender Selbstständigkeit und Genauigkeit ausführen; (TTG.2D 1 2b)
  • Sich mit Eigenschaften von Stromkreisen (Leuchtdioden) auseinander setzen; (TTG 2.B.1, 5c)
  • Die formalen, funktionalen und konstruktiven Bedingungen der Aufgabenstellung berücksichtigen und für die Planung des eigenen Prozesses und Produkts verwenden können (z.B. Skizze, Plan, Arbeitsablauf, Modell); (TTG 2.A 3b)

Tüftelidee

  • Suche eine Lösung, dass du das Panorama leicht auswechseln kannst. Dazu können Magnete eine Hilfe sein oder eine Nut, in die das Panorama eingeschoben werden kann.

Material

Werkstoffplatte (z.B. Birkensperrholz), Acrylglas transparent, evtl. MDF- oder Polystyrolplatte schwarz für das Panorama, LED-Leuchtband, Netzgerät, LEDs, Widerstände, Schalter, Litze

Aufgabenstellung als PDF

22-03Panorama-BoxDownload

werkideen_lngzxy Holzaufgabe, LED, Licht und Schatten, Werkidee

22-01 Leuchtzahlen / Leuchtbuchstaben

Aufgabenstellung

Entwickle ein Tischlämpchen oder eine Wandleuchte mit deinen Lieblingszahlen oder Lieblingsbuchstaben als Sujet. Wähle dazu die passenden LED-Bauteile aus. Skizziere nun dein Sujet, übertrage die Teile auf eine Werkstoffplatte deiner Wahl und säge sie zwei Mal aus.

Schleife die Teile und färbe oder lackiere sie sie gemäss deinen Vorstellungen. Montiere nun die LED-Bauteile im Zwischenraum, indem du dort eine Halterung für die LED-Bauteile montierst.  Erstelle den Stromkreis, baue deine Leuchte zusammen und teste sie in der Dunkelkammer.

Kompetenzen

  • Das Verfahren Sägen mit zunehmender Selbstständigkeit und Genauigkeit ausführen und das Tempo steigern können; (TTG.2D 1 2b)
  • Die formalen, funktionalen und konstruktiven Bedingungen der Aufgabenstellung berücksichtigen und für die Planung des eigenen Prozesses und Produkts verwenden können (z.B. Skizze, Plan, Arbeitsablauf, Modell); (TTG 2.A 3b)

Tüftelidee

Wähle als Sujet deine Initialen und gestalte damit deine Leuchte.

Material

Werkstoffplatte (MDF, Sperrholz, Polystyrol), LEDs, LED-Module, LED-Chips oder LED-Leuchtband, Netzgerät oder Batterie, Schalter, Elektrikerdraht.

Aufgabenstellung als PDF

22-01LeuchtzahlenDownload
werkideen_lngzxy Kunststoff, LED, Licht und Schatten, Werkidee

21-10 Leuchtband-Stern

Aufgabenstellung

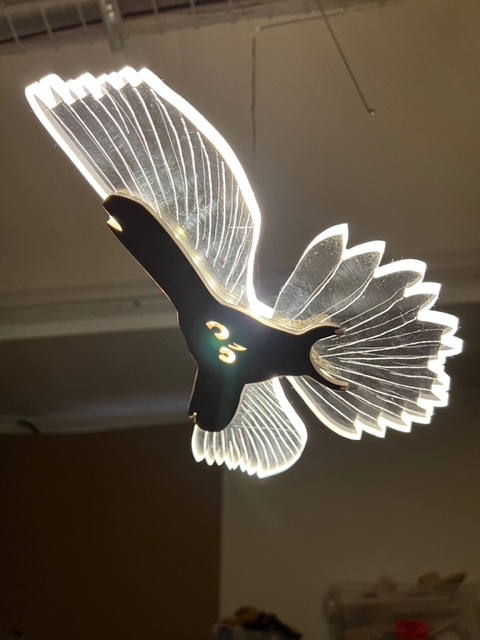

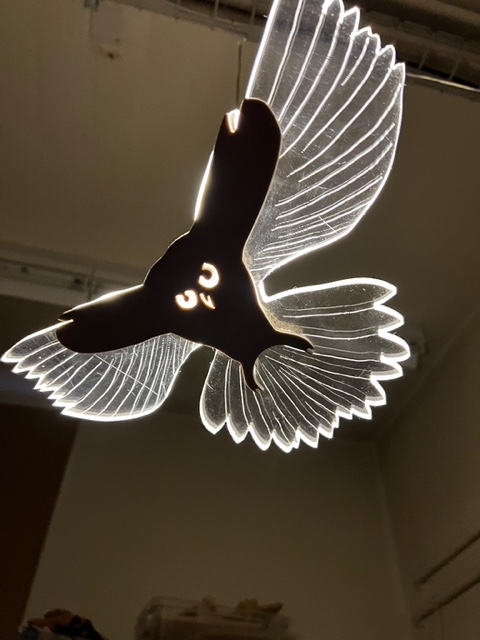

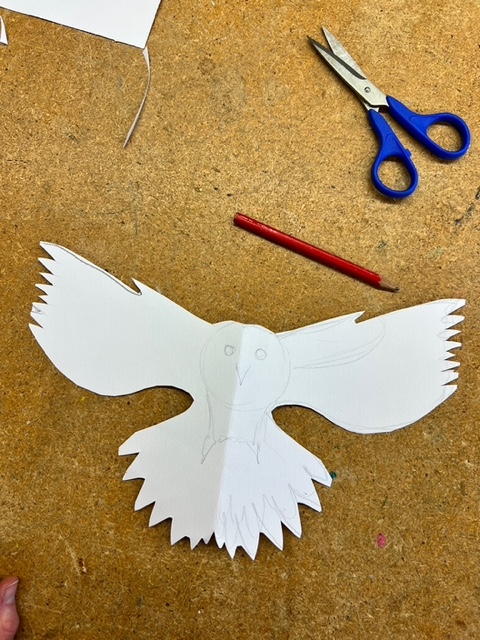

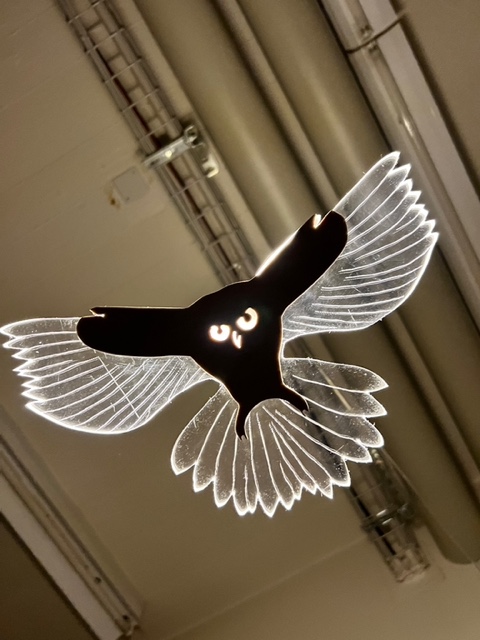

Entwickle einen Leuchtband-Stern, bei dem eine gestaltete Acrylglasplatte von einem LED-Streifen beleuchtet wird. Plane deine Form mit einem Halbkarton-Modell.

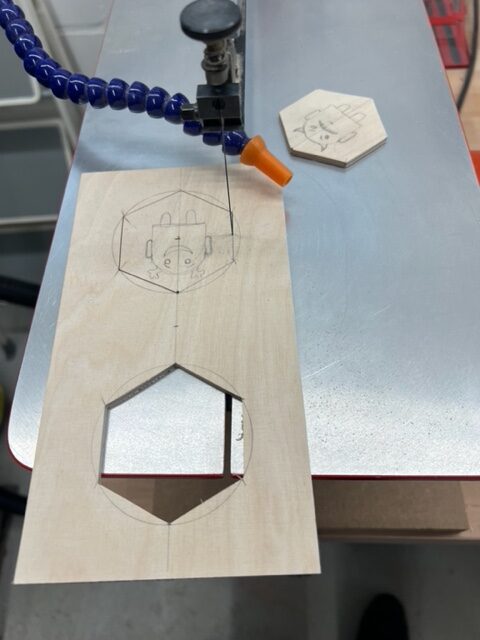

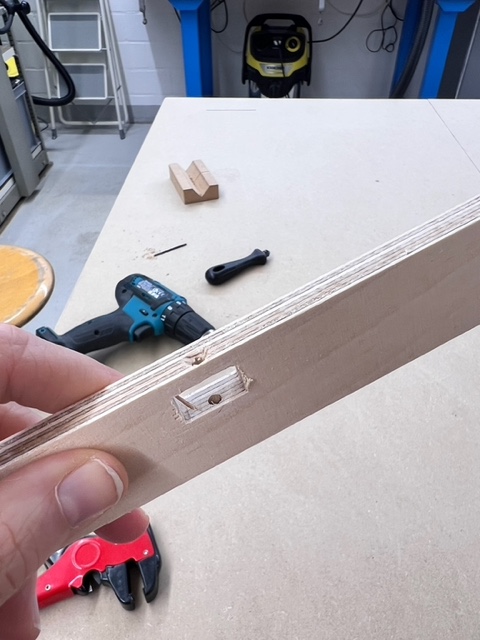

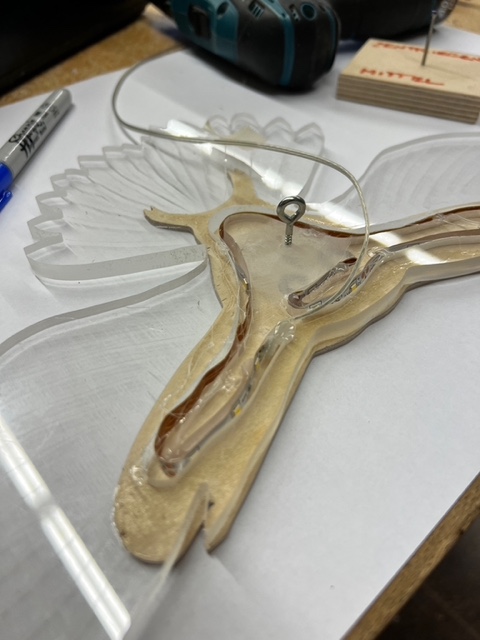

Säge dann den Stern aus Acrylglas sowie die Rückwand und die Abdeckung vorne aus Sperrholz aus. Bohre oder säge nun ein Loch in die Holzrückwand und in den Acrylstern und montiere dort den angeschlossenen Leuchtsteifen.

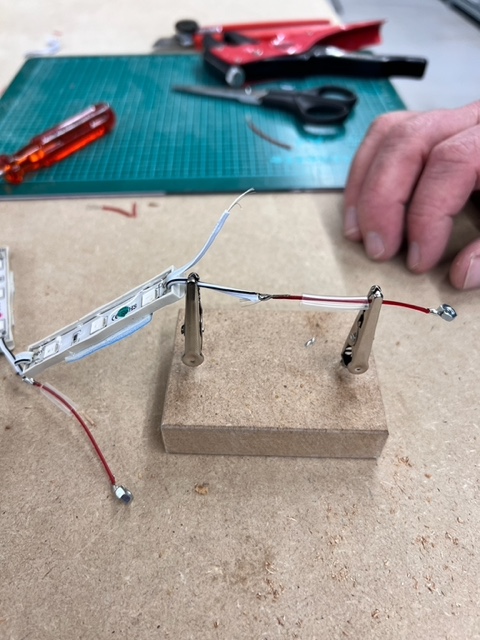

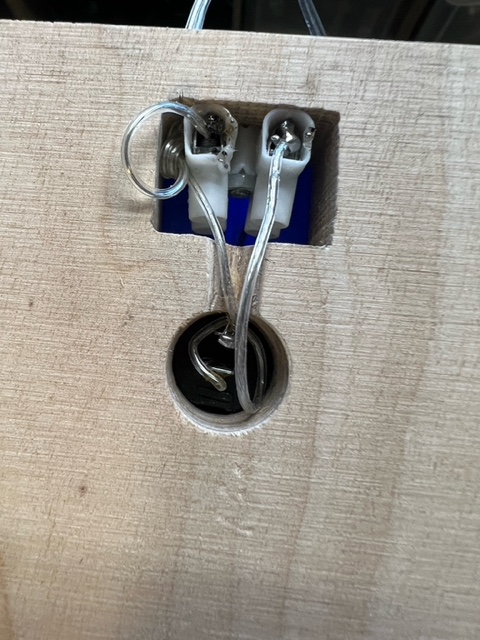

Baue im Kabel einen Schalter ein und montiere die Buchse für das Netzgerät.

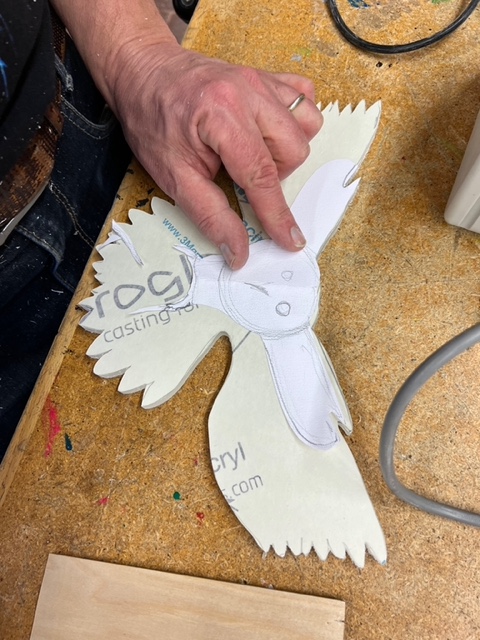

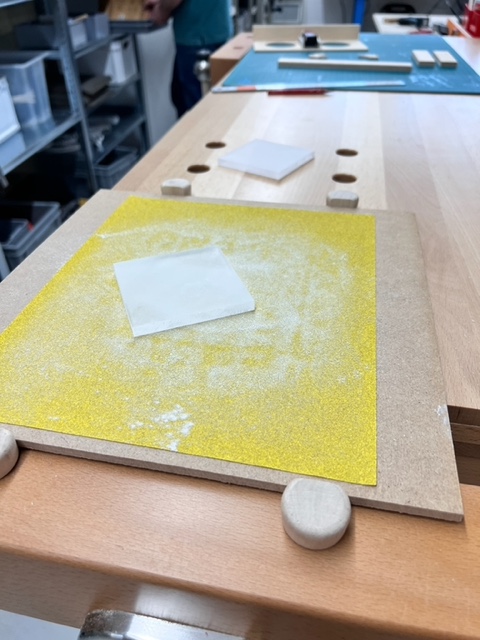

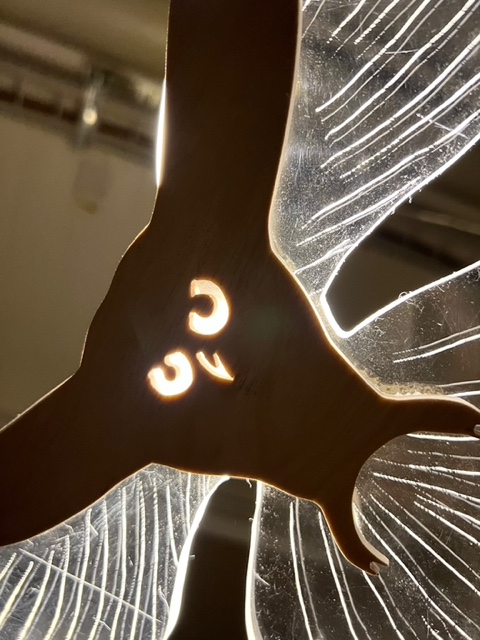

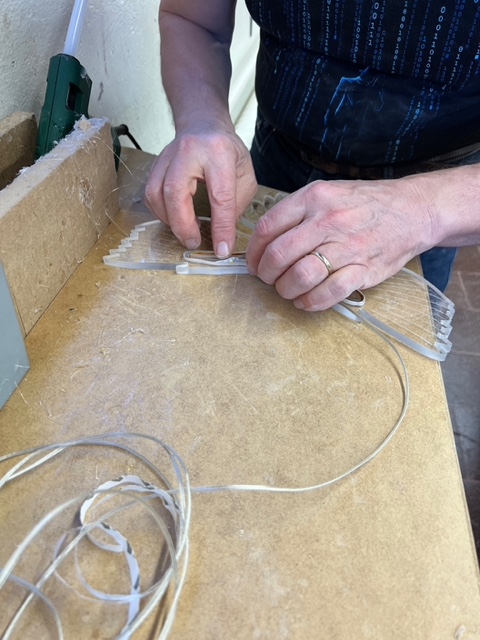

Gestalte nun die sichtbare Acrylfläche des Sterns mit Ritzen, Punzieren, Bohren, Schleifen, und/oder Gravieren, schraube die Teile zusammen und teste deinen Stern in der Dunkelkammer.

Kompetenzen

– Formgebende und oberflächenverändernde Verfahren zunehmend selbständig und genau ausführen und üben (TTG 2.D.1, 2b und 5b)

– Sich mit Eigenschaften von Stromkreisen (Leuchtdioden) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

  • Teste für die Gestaltung der Oberfläche auf einem Acrylglas-Reststück verschiedene Einsätze in einem Multifunktionswerkzeug, z.B. einem Dremel. Was eignet sich besonders gut für die Gravur?

Material

  • Acrylglas- und Holz-Werkstoffplatten, LED-Streifen 5 V oder 12 V mit entsprechendem Netzgerät, Schalter, Anschlussbuchse
  • Multifunktionswerkzeug, z.B. Dremel

Zusatzinfos

  • Die Aufgabe ist Bestandteil der LED-Aufbau- und Leuchtbänderkurse sowie des LED-Kurses bei swch.ch
  • Auf instagram https://www.instagram.com/werkideen/  findest du ein Tutorial mit genaueren Erklärungen zur Herstellung des Leuchtband-Sterns.

Aufgabenstellung Leuchtband-Stern als PDF

21-10Leuchtband-SternDownload
werkideen_lngzxy Holzaufgabe, LED, Licht und Schatten, Werkidee

21-06 Im Bambuswald

Aufgabenstellung

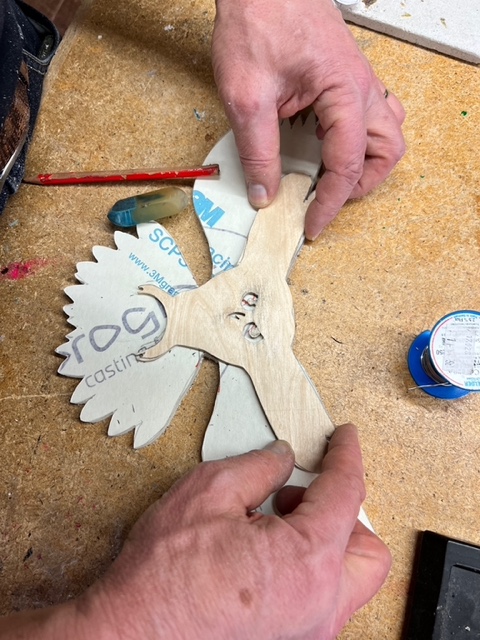

Entwickle einen mit LEDs beleuchteten Bambuswald. Erstelle zuerst die Wand mit Bodenplatte und Abdeckung, so dass die Lichtquelle nicht zu sehen ist. Für die Beleuchtung kannst du LEDs, Leuchtbänder oder LED-Chips verwenden. Beim Beispiel oben wurden ein Leuchtband unten an der hinteren Wand sowie ein LED-Chip im Vordergrund verwendet. Erstelle den Stromkreis und teste deine Wand. Ergänze dein Bild mit Bambusstangen oder Ästen. Säge nun aus einer dünnen Werkstoffplatte (z.B. MDF, Polystyrol, Sperrholz) Tiere oder Figuren für deinen Wald aus. Schliefe deine Teile und montiere sie an der vorderen Abdeckung. Teste deinen Bambuswald in der Dunkelkammer.

Kompetenzen

  • Das Verfahren Sägen mit zunehmender Selbstständigkeit und Genauigkeit ausführen; (TTG.2D 1 2b)
  • Sich mit Eigenschaften von Stromkreisen (Leuchtdioden) auseinander setzen; (TTG 2.B.1, 5c)
  • Die formalen, funktionalen und konstruktiven Bedingungen der Aufgabenstellung berücksichtigen und für die Planung des eigenen Prozesses und Produkts verwenden können (z.B. Skizze, Plan, Arbeitsablauf, Modell); (TTG 2.A 3b)

Tüftelidee

  • Montiere den Sockel unten mit Schrauben, so dass du ihn auswechseln kannst. Erstelle nun eine zweite Installation mit einem von dir gewählten Thema.

Material

Holzplatte, Bambusstäbe oder kleine Äste, LEDs, LED-Chips oder LED-Leuchtband, Netzgerät oder Batterie, Schalter, Elektrikerdraht, dünne Werkstoffplatte (MDF, Polystyrol, Sperrholz …).

Download Werkidee 21-06

21-06ImBambuswaldDownload
werkideen_lngzxy Holzaufgabe, LED, Licht und Schatten, Werkidee

21-05 Leuchtschnur-Monogramm

Aufgabenstellung

Entwickle ein Monogramm mit einer Leuchtschnur. Zeichne dazu dein Monogramm auf eine MDF-Platte auf. Säge es aus in der Breite deiner Leuchtschnur. Färbe die Grundplatte nun mit Acrylfarbe. Erstelle den Stromkreis mit Schalter, Buchse und Elektrikerdraht oder Doppellitze und schliesse die Leuchtschnur an. Teste deinen Stromkreis und klebe dann die Leuchtschnur in das Brett mit dem ausgesägten Monogramm. Fixiere auf der Rückseite das Kabel und erstelle eine Aufhängevorrichtung. Teste dein Leuchtschnur-Monogramm in der Dunkelkammer.

Kompetenzen

  • Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)
  • Die Wirkung von Objekten wahrnehmen und beschreiben  können  (TTG 1.A.1, 1b)
  • Sich mit Eigenschaften von Stromkreisen auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tüftelidee

Wähle für die beiden Buchstaben jeweils eine andere Farbe der Leuchtschnur. Erstelle nun den Stromkreis, so dass beim Einschalten trotzdem beide Teile leuchten.

Material

  • MDF-Platte Dicke ca. 10 mm, Leuchtschnur oder Leuchtband mit Kunststoffabdeckung, Netzgerät, Schalter, Elektrikerdraht oder Doppellitze, Kunststoffkleber

Download PDF 21-05 Leuchtschnur-Monogramm

21-05LeuchtschnurMonogrammDownload
werkideen_lngzxy Gebrauchsgegenstand, Holzaufgabe, LED, Licht und Schatten, Werkidee

21-04 Beleuchtungsschiene

Aufgabenstellung

Entwickle einen Beleuchtungsschiene, mit der du Objekte in deinem Zimmer ins Licht rücken kannst.Verwende ein RGB-Leuchtband, bei dem du jede der drei Farben einzeln einschalten kannst. So ergeben sich 7 Varianten zum Beleuchten: Rot, grün, blau, türkis (blau und grün), violett (rot und blau), grün-rot und weiss (alle drei Farben sind eingeschaltet).

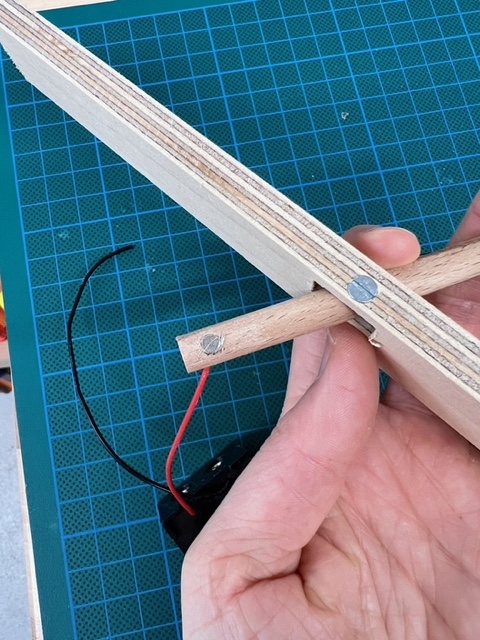

Baue die Schiene aus Holzleisten zusammen. Achte darauf, dass das Leuchtband leicht versenkt montiert wird. Baue eine Halterung, an der du die Schiene drehbar montieren kannst. So lässt sich der Beleuchtungswinkel je nach Bedarf einstellen. Erstelle den Stromkreis mit den drei Schaltern und dem Anschluss für das Netzgerät. Teste deine Beleuchtungsschiene in deinem Zimmer.

Kompetenzen

  • Sich mit Eigenschaften von Stromkreisen (Leuchtdioden) auseinander setzen; (TTG 2.B.1, 5c)
  • Die formalen, funktionalen und konstruktiven Bedingungen der Aufgabenstellung berücksichtigen und für die Planung des eigenen Prozesses und Produkts verwenden können (z.B. Skizze, Plan, Arbeitsablauf, Modell); (TTG 2.A 3b)

Tüftelidee

  • Erstelle eine Fotoserie mit einem Objekt aus deinem Zimmer. Mache mit jeder der 7 Farben ein Bild und befrage deine Mitschülerinnen und Mitschüler, welche Variante ihnen am besten gefällt.

Material

Holzleisten, RGB-Leuchtband,  Netzgerät,  Anschlussbuchse, drei Schalter

Download Werkidee 21-04 Beleuchtungsschiene

21-04BeleuchtungsschieneDownload
werkideen_lngzxy Holzaufgabe, Kunststoff, LED, Licht und Schatten, Werkidee

21-03 Save the planet

Aufgabenstellung

Entwickle ein beleuchtetes Wandbild zum Thema „save the planet“. Zur Verfügung stehen dir Standard-LEDs, Leuchtbänder, LED-Chips und/oder LED-Module. Plane wenn möglich mehrere Leuchtschichten bei deinem Bild ein. Das macht die Herstellung komplizierter, ermöglicht aber einen tollen 3D-Effekt.

Säge die gewünschten Teile zu, erstelle den Stromkreis und baue dein Wandbild zusammen.

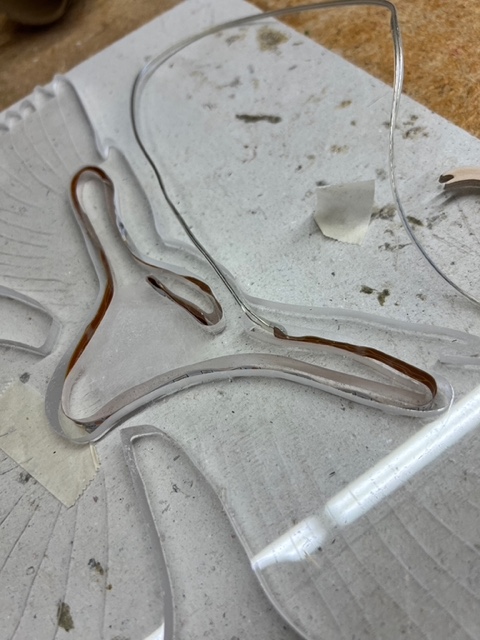

Beim hier gezeigten Beispiel wurde ein  warmweisses Leuchtband verwendet. Es beleuchtet den Hintergrund und wird dann durch ein Loch zum Bär weiter geführt. Der Bär ist aus Acrylglas ausgesägt, das ergibt eine tolle Lichtkante. Dann ist nochmals eine Bär aus einer dünnen Holzplatte ausgesägt, so dass das Leuchtband im Bär abgedeckt wird und die Leuchtkante richtig zur Geltung kommt.

Kompetenzen

  • Das Verfahren Sägen mit zunehmender Selbstständigkeit und Genauigkeit ausführen; (TTG.2D 1 2b)
  • Sich mit Eigenschaften von Stromkreisen (Leuchtdioden) auseinander setzen; (TTG 2.B.1, 5c)
  • Die formalen, funktionalen und konstruktiven Bedingungen der Aufgabenstellung berücksichtigen und für die Planung des eigenen Prozesses und Produkts verwenden können (z.B. Skizze, Plan, Arbeitsablauf, Modell); (TTG 2.A 3b)

Tüftelidee

  • Kombiniere verschiedene LED-Bauteile wie Leuchtbänder, Chips, Module und Standard-LEDs. Achte dabei darauf, dass die Teile mit den entsprechenden Widerständen vorgeschaltet werden, so dass alles an der gleichen Stromquelle angeschlossen werden kann.

Material

Holzplatte, z.B. MDF, LEDs, Leuchtbänder, LED-Chips und / oder LED-Module , Litze, Schalter, Netzgerät, Widerstände, evtl. Acrylglasplatte Dicke 10 mm, Material gemäss eigener Planung

Download Werkidee 21-03 Save the planet

21-03SavetheplanetDownload
werkideen_lngzxy Holzaufgabe, Kunststoff, LED, Licht und Schatten, Werkidee

21-01 Graffiti-Wall

Aufgabenstellung

Entwickle eine mit LEDs beleuchtete Graffiti-Wall. Erstelle zuerst die Wand mit Sockel und Abdeckung, so dass die Lichtquelle nicht zu sehen ist. Für die Beleuchtung kannst du LEDs, Leuchtbänder oder LED-Chips verwenden. Beim Beispiel oben sind 3 LED-Bauteile mit unterschiedlichen Farben aneinander gehängt. Erstelle den Stromkreis und teste deine Wand. Säge nun aus einer dünnen Werkstoffplatte (z.B. MDF, Polystyrol, Sperrholz) ein Graffiti aus. Schliefe deine Teile und montiere sie an der vorderen Abdeckung. Teste deine Graffiti-Wall in der Dunkelkammer.

Kompetenzen

  • Das Verfahren Sägen mit zunehmender Selbstständigkeit und Genauigkeit ausführen und das Tempo steigern können; (TTG.2D 1 2b)
  • Die formalen, funktionalen und konstruktiven Bedingungen der Aufgabenstellung berücksichtigen und für die Planung des eigenen Prozesses und Produkts verwenden können (z.B. Skizze, Plan, Arbeitsablauf, Modell); (TTG 2.A 3b)

Tüftelidee

  • Montiere dein Graffiti so, dass es auswechselbar ist. Erstelle nun ein zweites Graffiti und wechsle dein Bild nach Bedarf aus.
  • Erstelle im Vordergrund Figuren, die vor dem Graffiti stehen und montiere sie auf der vorderen Abdeckung.

Material

Sperrholzplatte, LEDs, LED-Chips oder LED-Leuchtband, Netzgerät oder Batterie, Schalter, Elektrikerdraht, dünne Werkstoffplatte (MDF, Polystyrol, Sperrholz …).

21-01GraffitwallDownload

Download Werkidee 21-01 Graffiti-Wall
