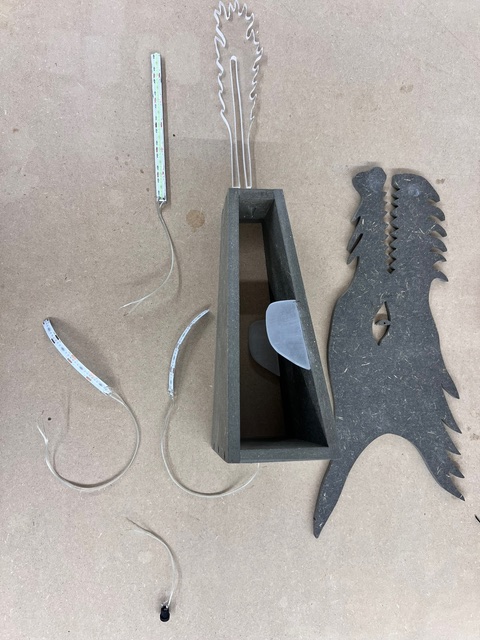

25-13 Frostdrache (Drachen-Spezial 03)

Aufgabenstellung

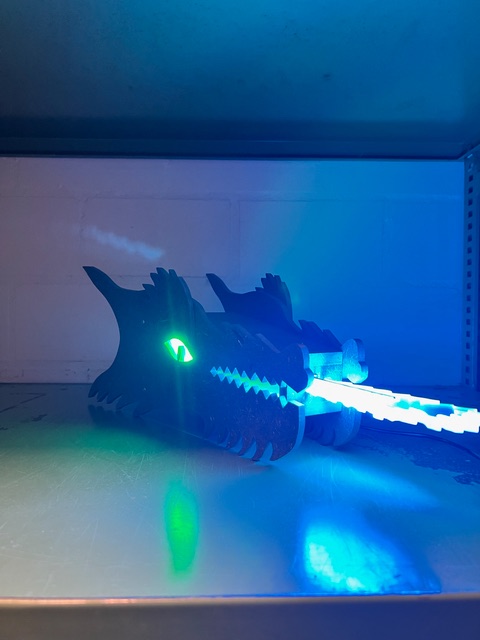

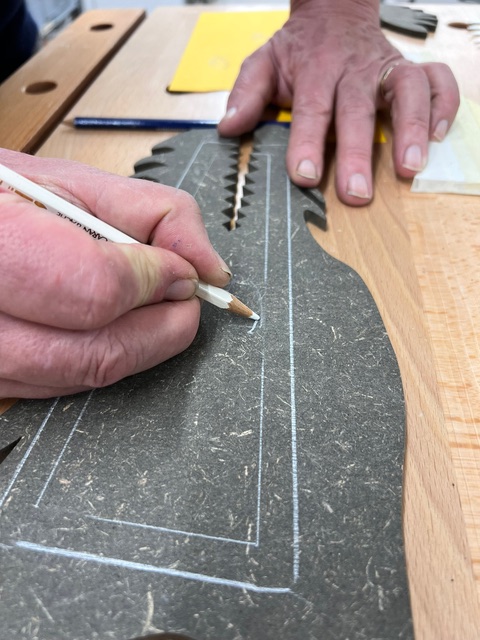

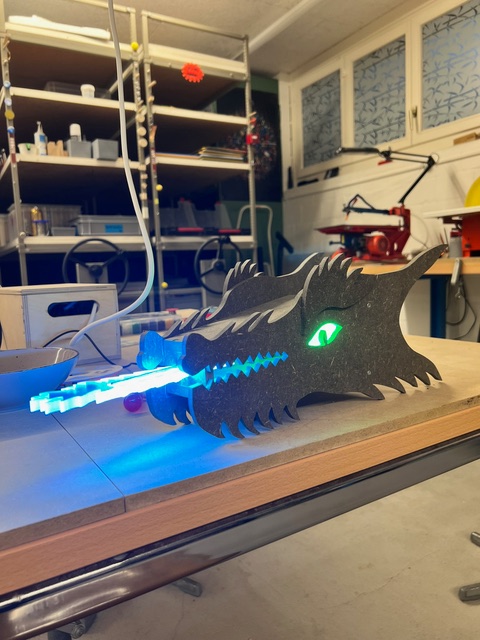

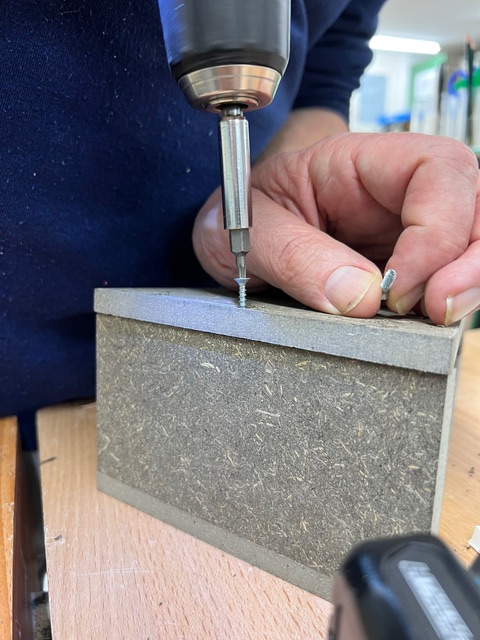

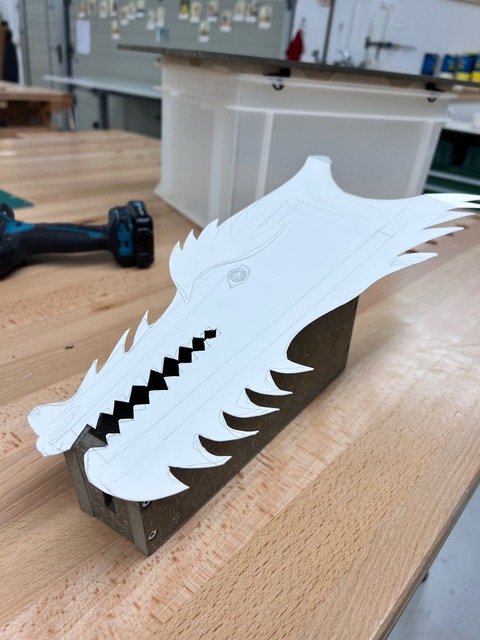

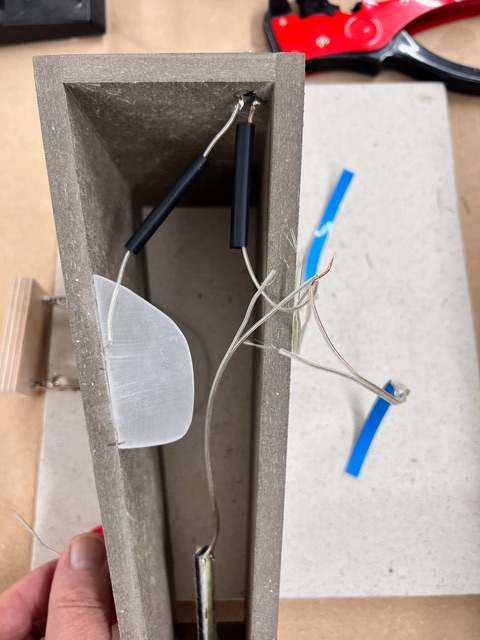

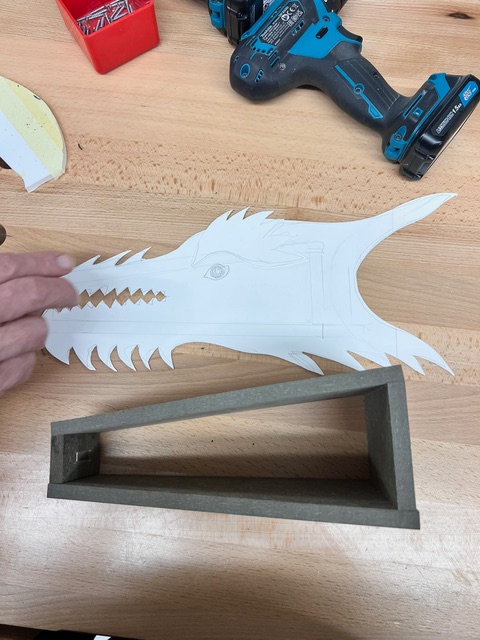

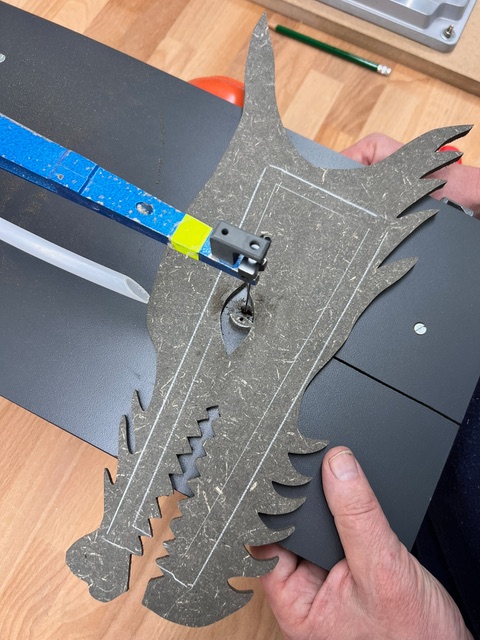

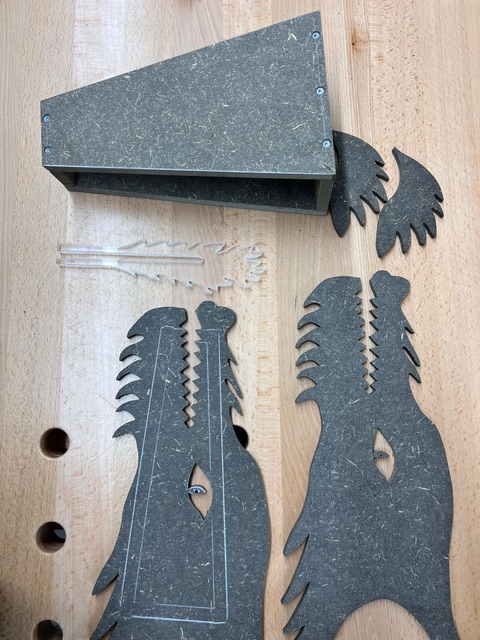

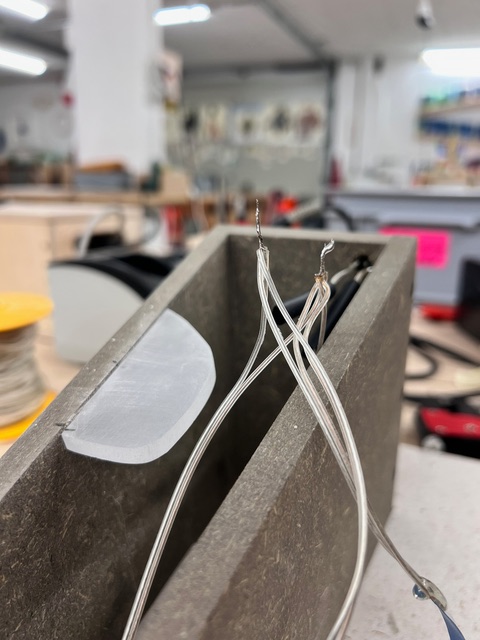

Bauen einen Drachen, der eiskalte Luft ausblasen kann. Verwende dazu ein Leuchtband kaltweiss oder IceBlue. Plane deinen Kopf des Drachens und stelle dann einen Kasten her für den Kopf. Säge die Seitenplatten in Kopfform zwei Mal zu. Du kannst dünne MDF-Platten auch mit Klebband fixieren und beide Formen gleichzeitig aussägen. Säge die Frostblase aus Acrylglas aus und montiere darin das Leuchtband. Montiere im Innern des Kastens deinen Stromanschluss und einem Schalter. Baue deinen Kopf nun zusammen und teste die Wirkung in der Dunkelkammer.

Kompetenzen

  • Das Verfahren Sägen mit zunehmender Selbstständigkeit und Genauigkeit ausführen und das Tempo steigern können; (TTG.2D 1 1b)
  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere Umgang mit Leuchtdioden) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)

Tüftelauftrag

  • Montiere ein zweites, andersfarbiges Leuchtband und beleuchte damit die Augen deines Drachens.
  • Graviere und/oder schleife das Acrylglas, so dass die Beleuchtung auch die Fläche deiner Blase ausleuchtet.

Material

Holzplatte, evtl. MDF schwarz eingefärbt, Acrylglas, LED-Leuchtband kaltweiss oder IceBlue, Doppellitze, Anschlussbuchse oder USB-Stecker, Schalter.

Download Werkidee Frostdrache

25-13FrostdracheDownload
werkideen_lngzxy Drachen-Spezial, Holzaufgabe, Kunststoff, LED, Licht und Schatten, Werkidee

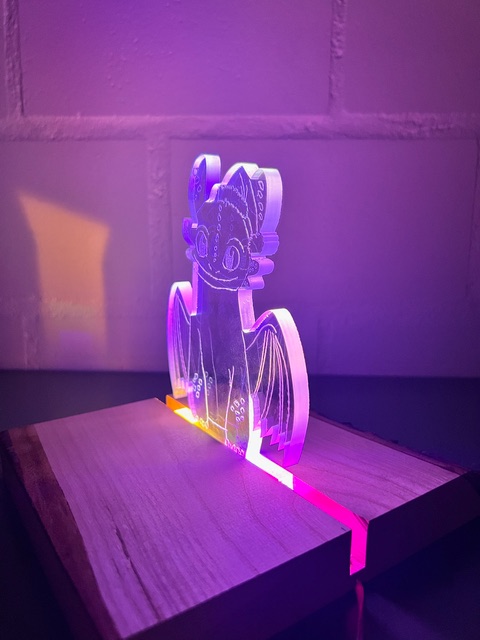

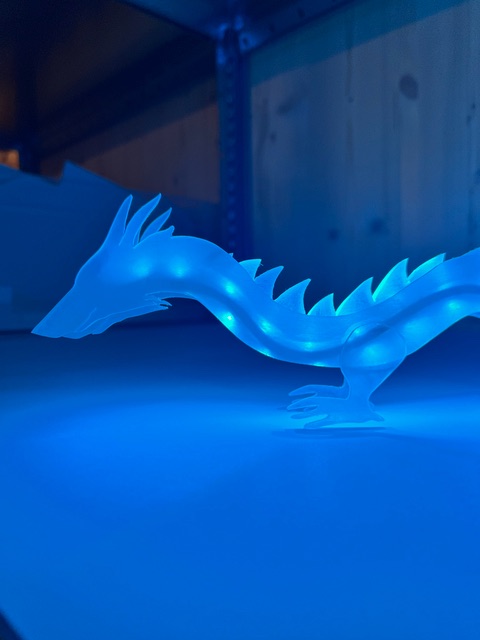

25-12 Drachenlicht (Drachen-Spezial 02)

Aufgabenstellung

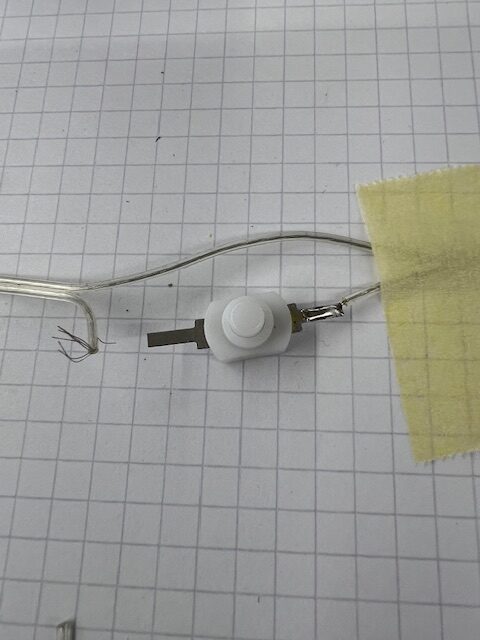

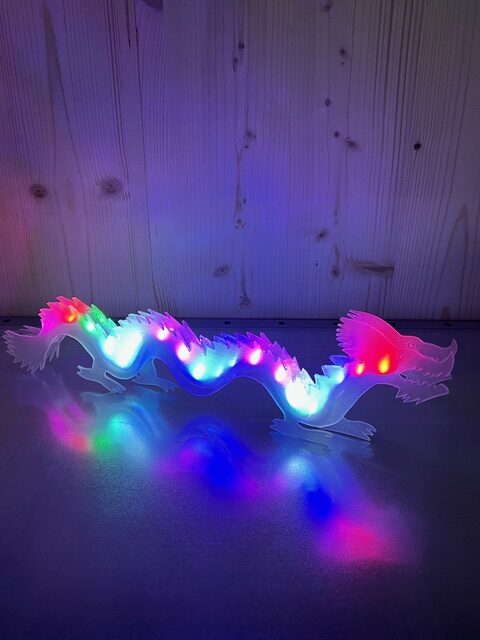

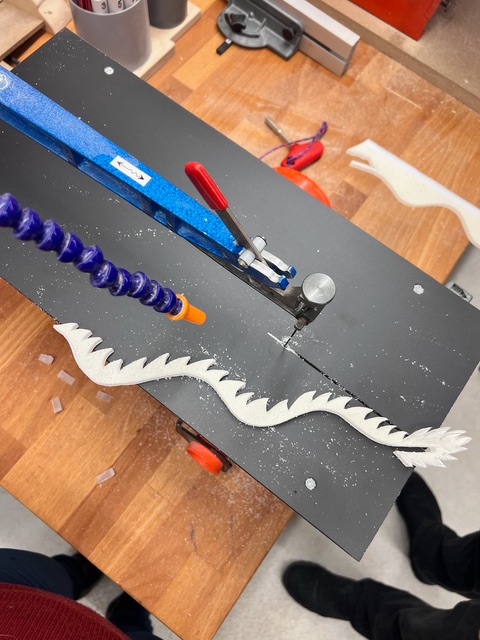

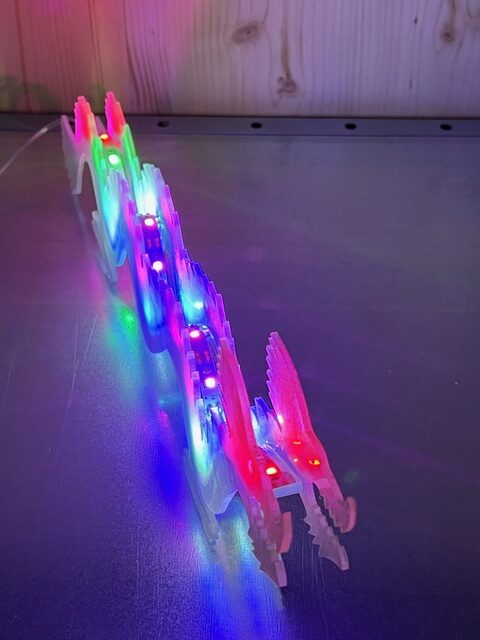

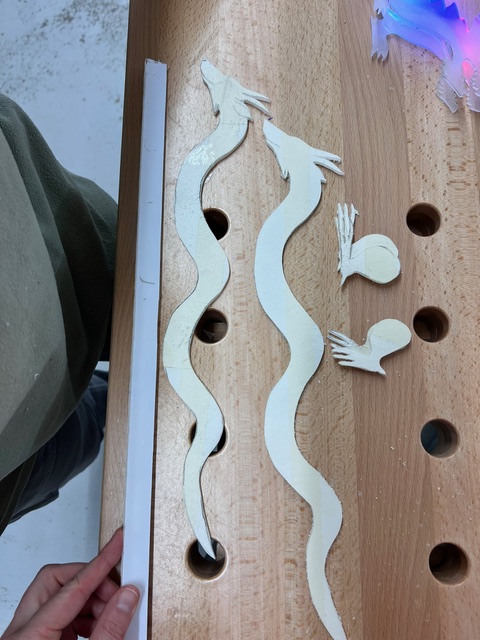

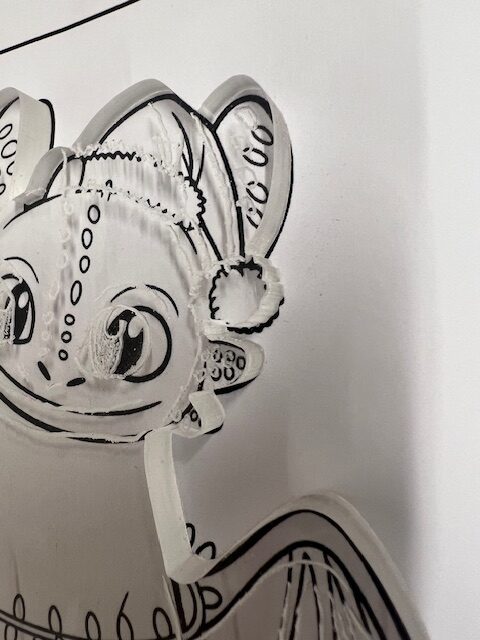

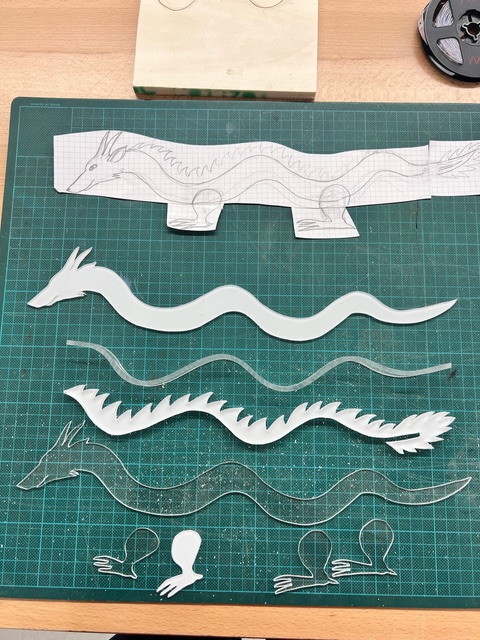

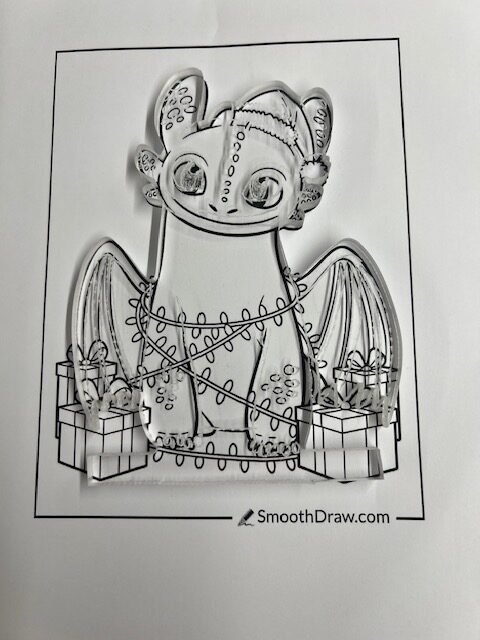

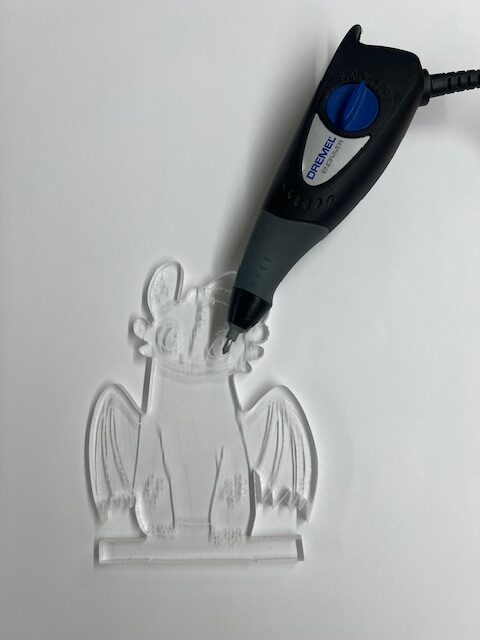

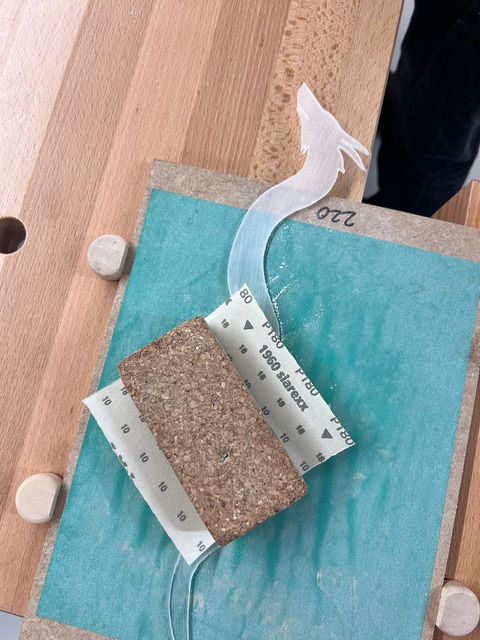

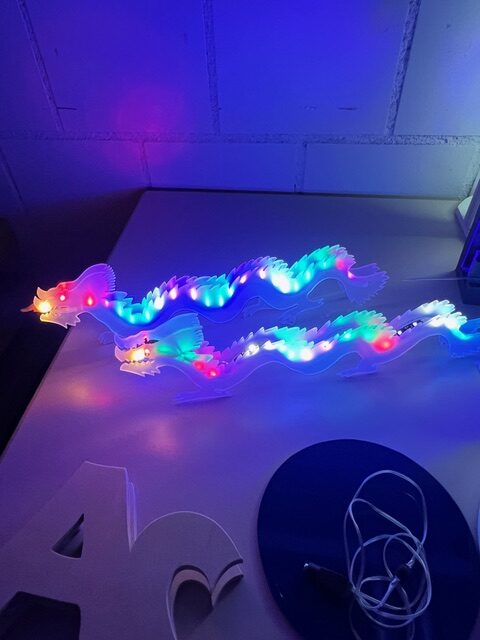

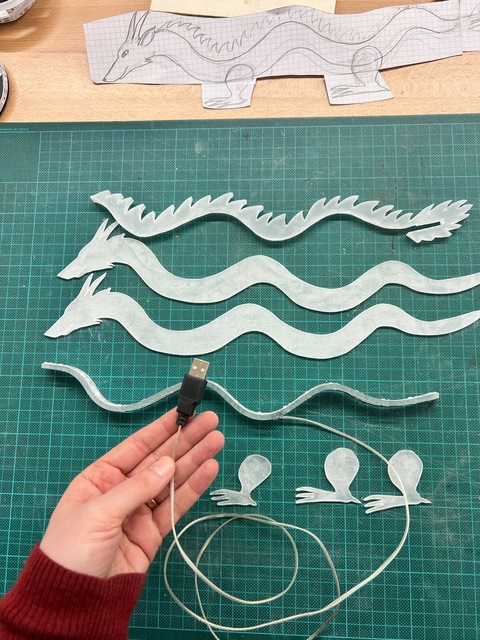

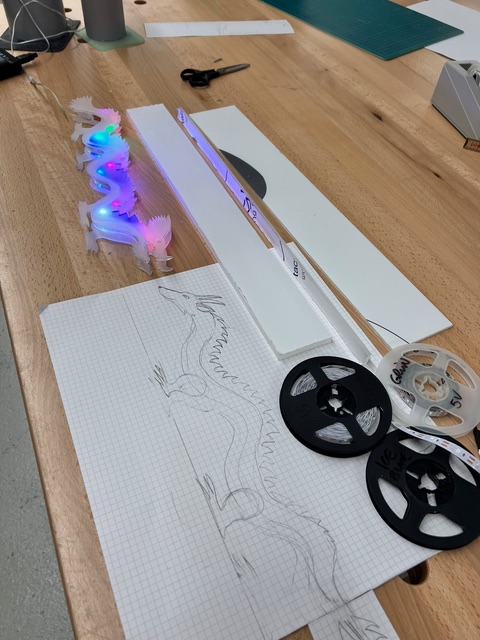

Entwickle ein Drachenlicht mit einer beleuchteten Acrylglas-Scheibe. Suche zuerst einen passenden Drachen und übertrage ihn auf eine Acrylglasplatte. Säge die Figur aus und graviere sie. Stelle nun einen Sockel her, so dass du deine Acrylglas-Figur einschieben kannst. Erstelle den Stromkreis mit einem LED-Band, einem Schalter und einem USB-Stecker. Fixiere das Leuchtband in deinem Sockel und teste dein Drachenlicht in der Dunkelkammer.

Kompetenzen

  • Das Verfahren Sägen mit zunehmender Selbstständigkeit und Genauigkeit ausführen und das Tempo steigern können; (TTG.2D 1 1b)
  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere Umgang mit Leuchtdioden) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)

Tüftelidee

  • Erstelle ein zweites Sujet, so dass du dein Drachenlicht auswechseln kannst.

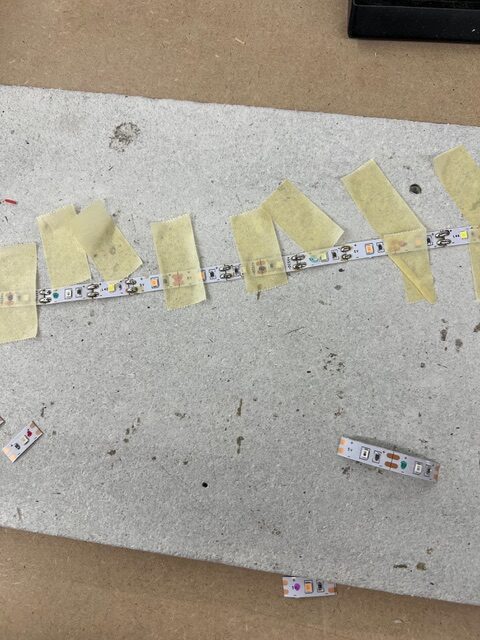

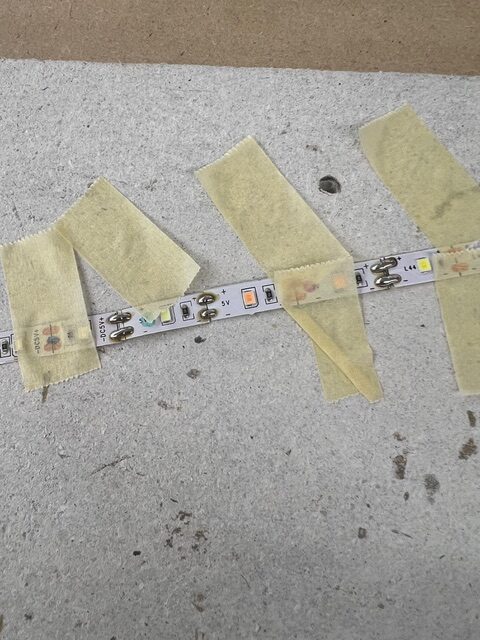

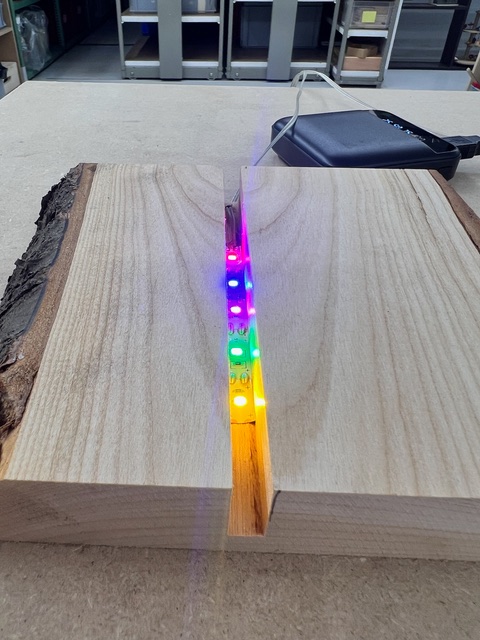

  • Stelle das Leuchtband selber zusammen. Dazu kannst du einzelne Abschnitte von verschieden farbigen Leuchtbändern gemäss Bild 4 verlöten. Achte darauf, dass du jeweils den Pluspol mit dem Pluspol des nächsten Teils verbindest.

Material

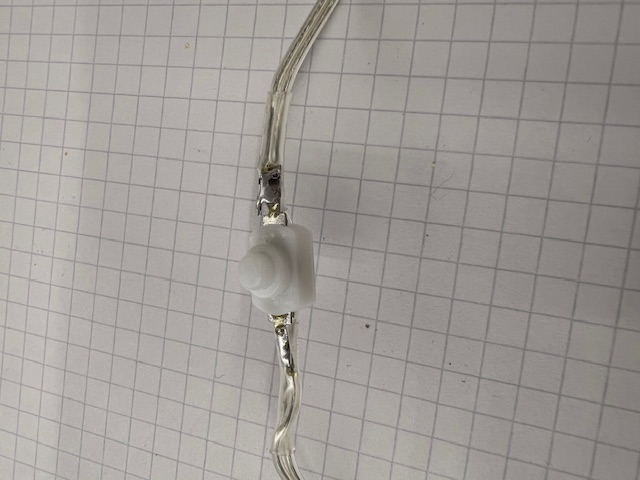

Acrylglasplatte, Holzplatte, LED-Leuchtband 5 Volt,  Doppellitze, Schalter, USB-Stecker

Download Werkidee Drachenlicht

25-12DrachenlichtDownload
werkideen_lngzxy Drachen-Spezial, Holzaufgabe, LED, Metall, Recycling, Werkidee

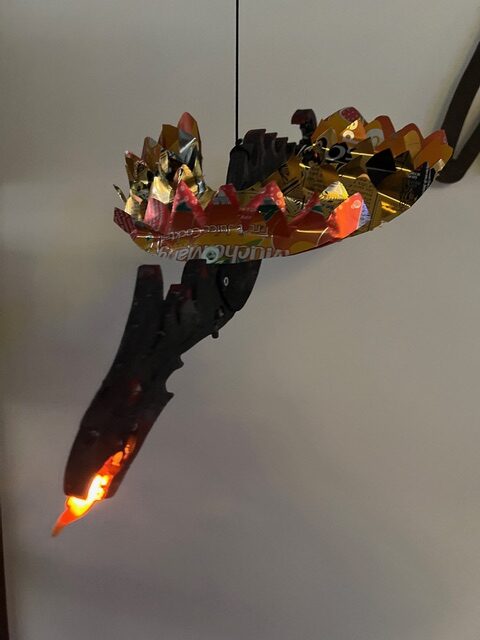

25-11 Sturzflug-Drache (Drachen-Spezial 01b)

Aufgabenstellung

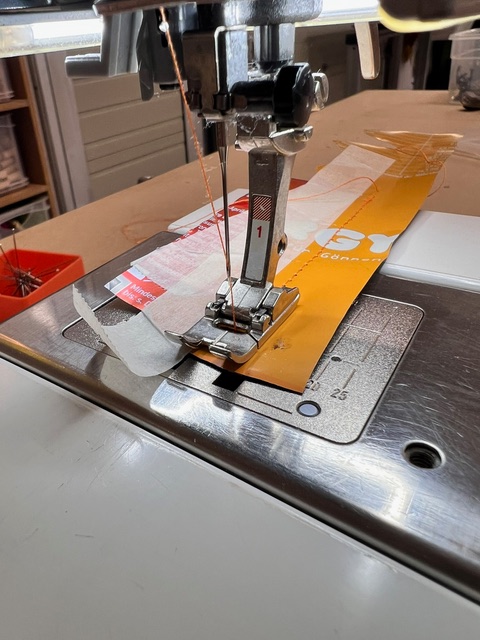

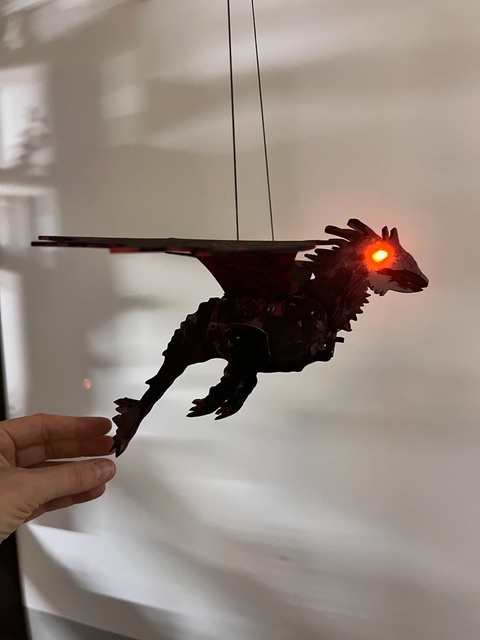

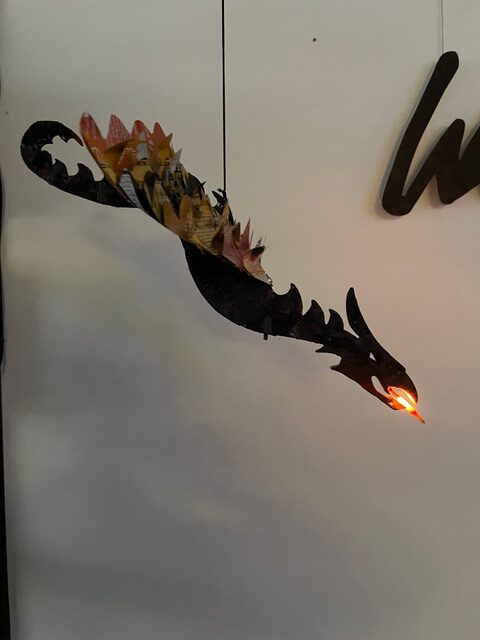

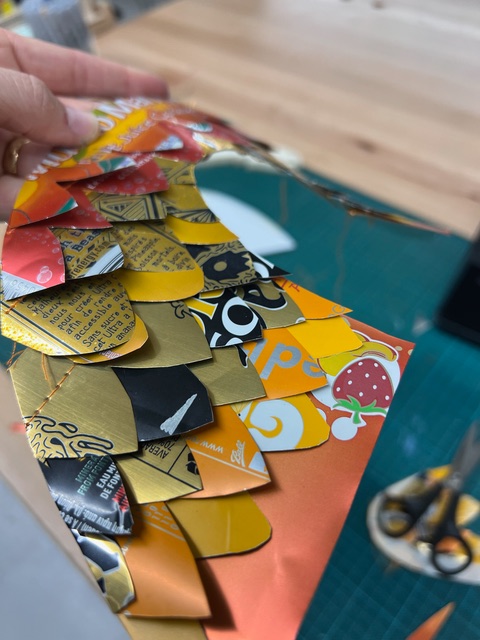

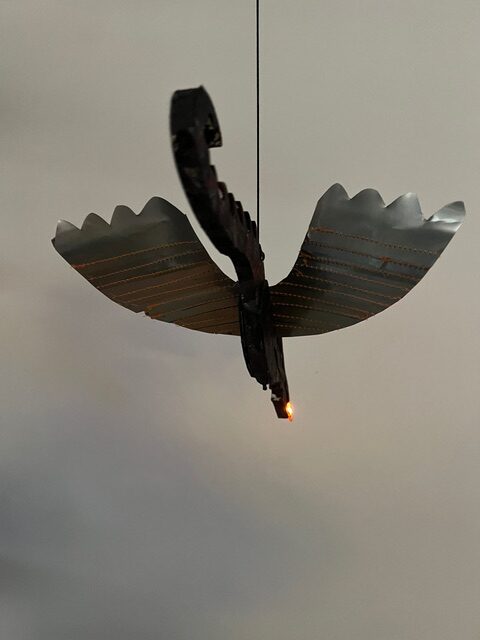

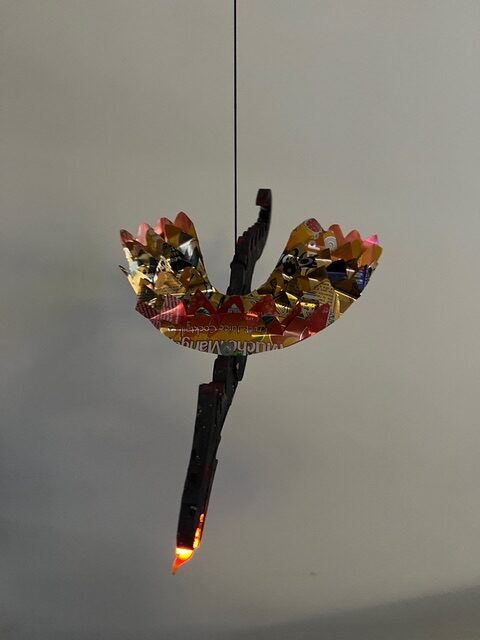

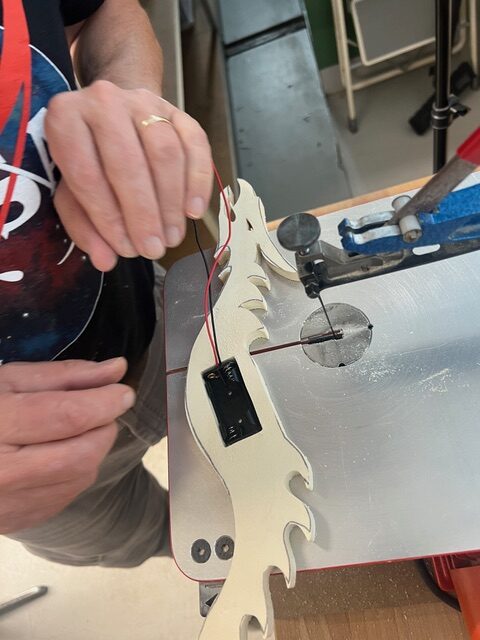

Entwickle einen Flugdrachen mit Flügeln aus Alublech. Zeichen deinen Drachen auf eine Holzplatte auf. Beachte die Grösse des Batteriekästchens, das im Körper deines Drachens versorgt werden soll. Säge die Holzteile zu. Erstelle nun den Stromkreis mit Batteriekästchen, Schalter und LED-COB-Flamme. Verstecke das Batteriekästchen mit einer dünnen Abdeckplatte, die du mit einer Schraube fixierst. Bemale deinen Drachen. Schneide aus passenden Aludosen Flügelteile zu und nähe sie mit der Nähmaschine zusammen. Montiere die Flügel an deinem Drachen und hänge ihn im Sturzflug an einer Gummikordel auf.

Kompetenzen

  • Das Verfahren Sägen mit zunehmender Selbstständigkeit und Genauigkeit ausführen und das Tempo steigern können; (TTG.2D 1 1b)
  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere Umgang mit Leuchtdioden) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)

Tüftelidee

  • Baue einen zweiten Stromkreis ein, so dass du auch die Augen deines Drachen mit LEDs beleuchten kannst.

Material

Sperrholz, Dicke mind. 12 mm, Sperrholzplatte dünn, Aludosen, Gummikordel, LED-COB-Flamme,  AAA-Batteriekästchen 3 Volt, 2 AAA-Batterien 1.5 V,  Schalter, Elektrikerdraht, evtl. Standard-LEDs, evtl. Widerstände

Download Werkidee Sturzflug-Drache

25-11Sturzflug-DracheDownload

werkideen_lngzxy Drachen-Spezial, Holzaufgabe, LED, Licht und Schatten, Werkidee

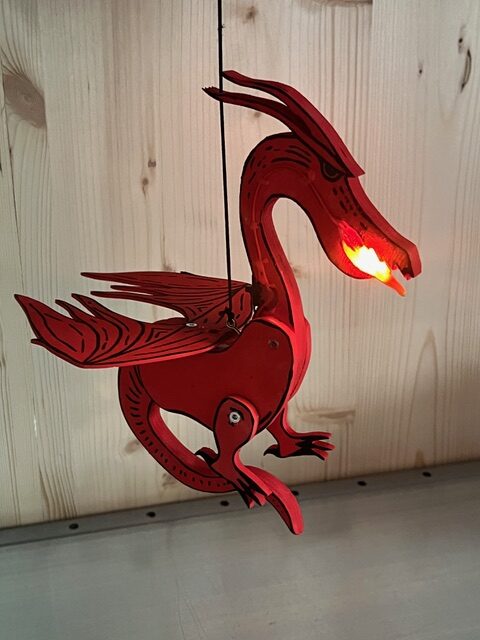

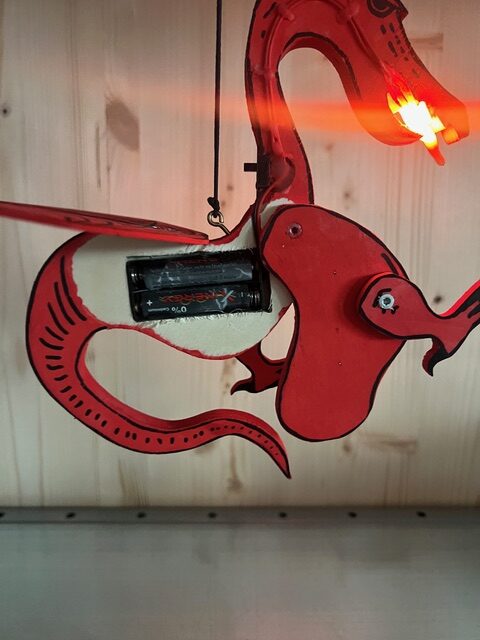

25-10 Der Feuerspeier (Drachen-Spezial 01)

Aufgabenstellung

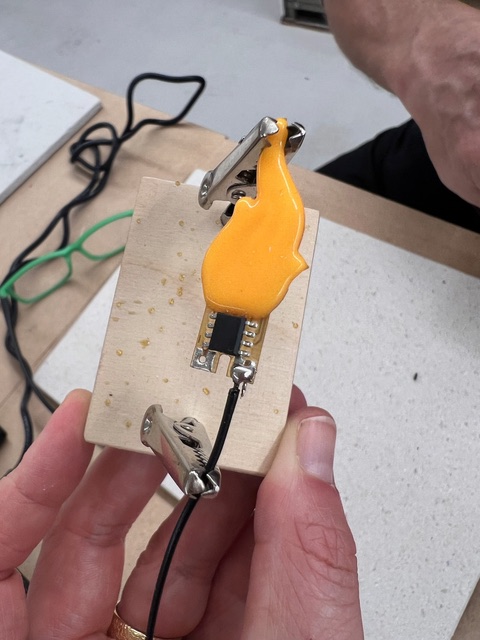

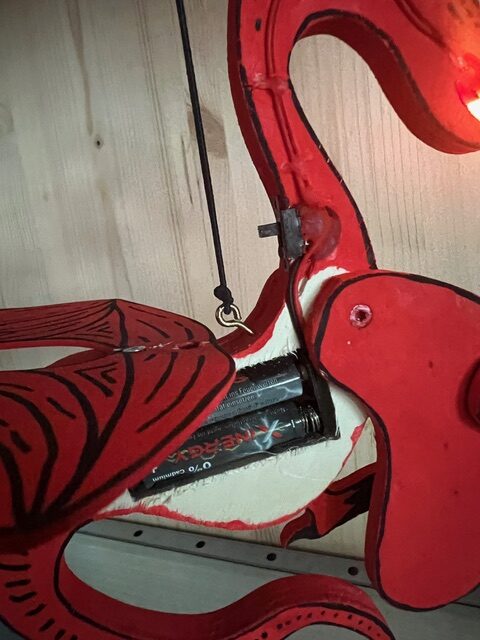

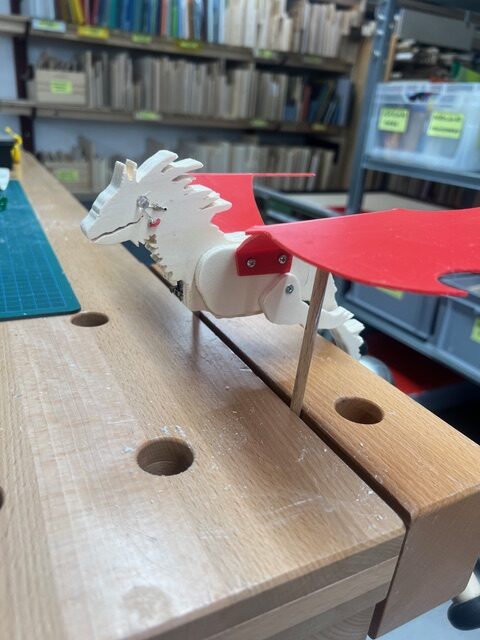

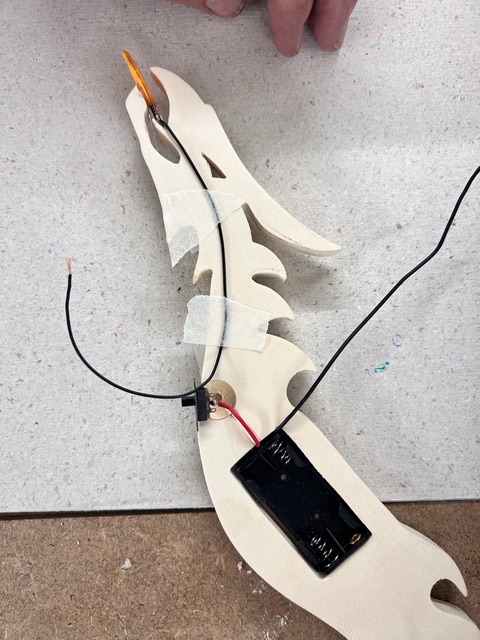

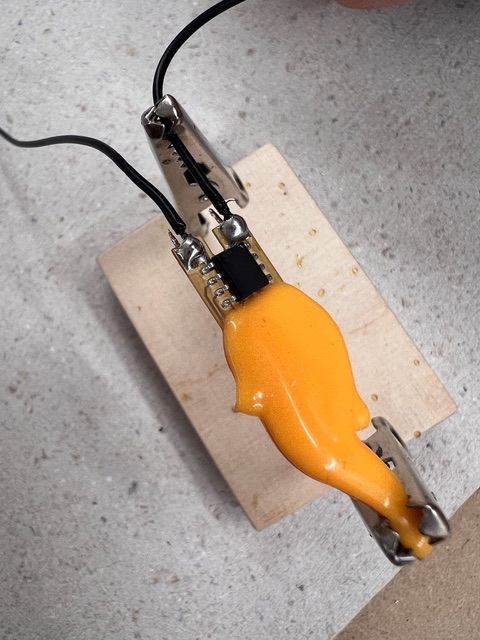

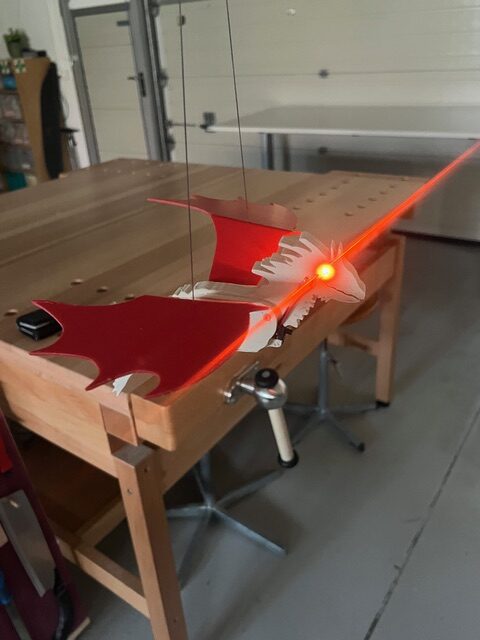

Entwickle einen Flugdrachen mit einer Flammenzunge. Zeichen deinen Drachen auf eine Sperrholzplatte auf. Beachte dabei die Grösse des Batteriekästchens, das im Körper deines Drachens versorgt werden soll. Säge die Holzteile zu. Erstelle nun den Stromkreis vom Batteriekästchen, Schalter und LED-COB-Flamme. Verstecke das Batteriekästchen mit einer dünnen Abdeckplatte, die du mit einer Schraube fixierst. Bemale deinen Feuerspeier und gestalte ihn gemäss deinen Vorstellungen. Hänge ihn am Schluss an einer dünnen Gummikordel auf, so dass er sich sanft auf und ab bewegt.

Kompetenzen

  • Das Verfahren Sägen mit zunehmender Selbstständigkeit und Genauigkeit ausführen und das Tempo steigern können; (TTG.2D 1 1b)
  • Sich mit funktionalen und konstruktiven Eigenschaften von Stromkreisen und Schaltungen auseinander setzen (insbesondere Umgang mit Leuchtdioden) und diese an eigenen Produkten einsetzen können; (TTG 2.B 1c5)

Tüftelidee

  • Baue einen zweiten Stromkreis ein, so dass du auch die Augen deines Drachen mit LEDs beleuchten kannst.

Material

Sperrholz, Dicke mind. 12 mm, Sperrholzplatte dünn, Gummikordel, LED-COB-Flamme,  AAA-Batteriekästchen 3 Volt, 2 AAA-Batterien 1.5 V,  Schalter, Elektrikerdraht, evtl. Standard-LEDs, evtl. Widerstände

Download Werkidee Der Feuerspeier

25-10FeuerspeierDownload
