Werkidee aus dem Aufbaukurs LED

Aufgabenstellung

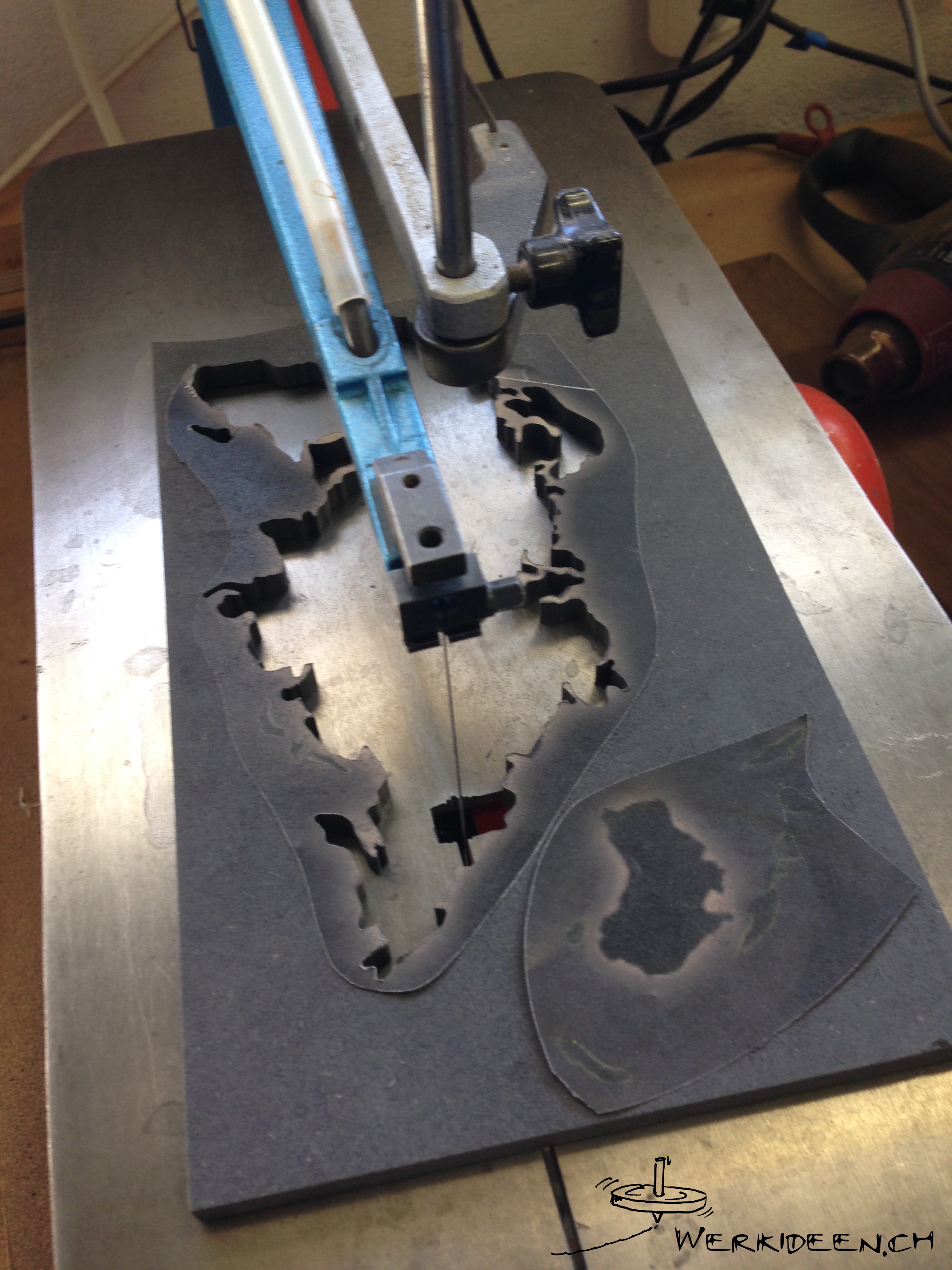

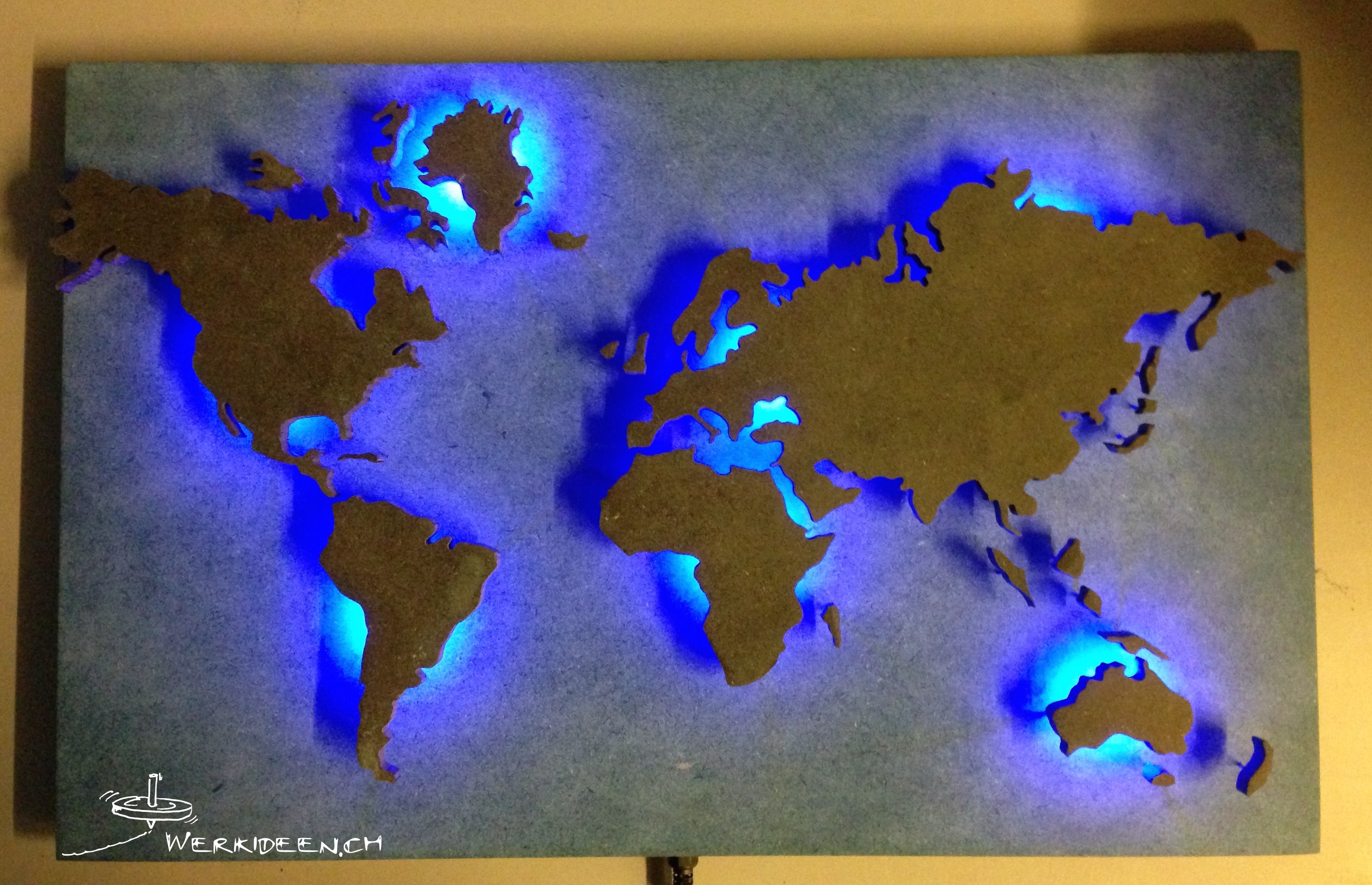

Wähle eine geografische Karte deiner Wahl aus. Übertrage die Konturen auf die Holzplatte, indem du sie durchpaust oder aufklebst.  Säge die Konturen nun exakt aus. Platziere die LEDs auf der Grundplatte und stelle die Stromkreise mit Serie- bzw. Parallelschaltung her. Baue auch den Schalter ein, erstelle auf der Rückseite der Grundplatte ein Batteriegehäuse sowie eine Aufhängevorrichtung. Montiere nun die ausgesägten Teile auf der Vorderseite der Grundplatte mittels Distanzhalter aus Holz oder dünnen Schweissstäben.

Kompetenzen

  • Eigene Bedürfnisse zu einem Einrichtungsgegenstand formulieren und die Idee mit einfachen Konstruktionen unter Anleitung umsetzen können (TTG 2.B.1, 3c)
  • Sich mit Eigenschaften von Stromkreisen (Leuchtdioden, Serie- und Parallelschaltung) auseinander setzen und in einem Produkt einsetzen können (TTG 2.B.1, 5c)

Tutorials & Tips zu dieser Werkidee

Tüftelidee

Betreibe dein Wandbild mit einem alten Ladegerät anstelle der Batterie. Miss die Spannung deines Geräts und plane nun die Schaltung für deine beleuchtete Weltkarte.

Material

Holzwerkstoff-Platte, z. B. MDF eingefärbt, Schweisstäbe 1 mm, Batterie, Schalter, LEDs, Widerstände, Elektrikerdraht, evtl. Ladegerät und Anschlusstecker

PDF mit Aufgabenstellung

Beleuchtete Weltkarte (PDF)
